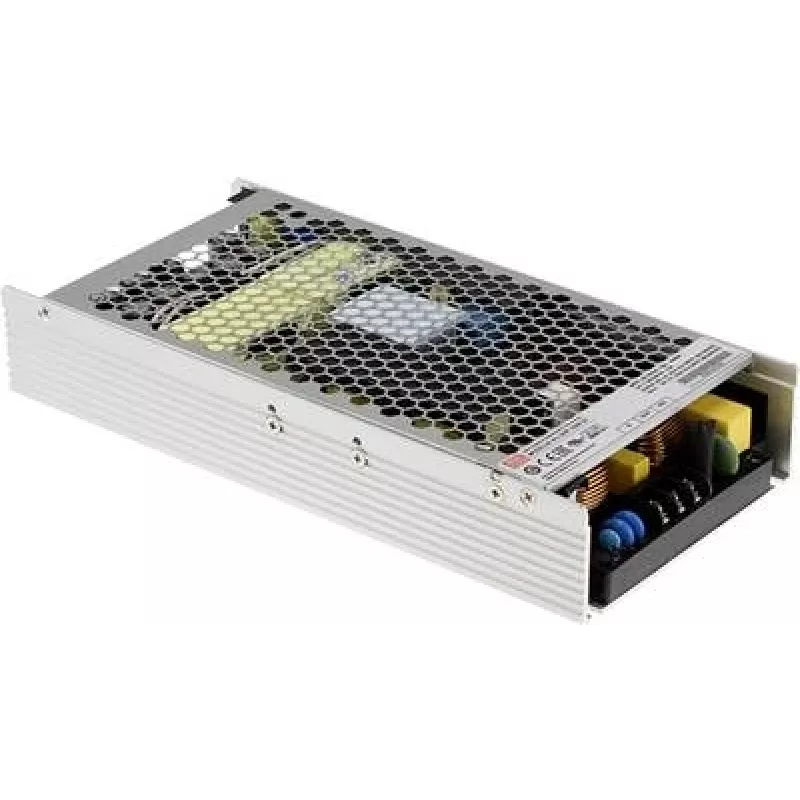

Barošanas adapteris MEAN WELL UHP-1000-48

MEAN WELL UHP-1000-48 ir plāns slēgta tipa maiņstrāvas-līdzstrāvas barošanas bloks ar aktīvu JKK, kas nodrošina vienu 48 V līdzstrāvas izeju līdz 21 A (1000 W). Tas pieņem plašu ieejas diapazonu no 90–264 V maiņstrāvas, atbilst RoHS prasībām un ir paredzēts instalācijām, kur nepieciešams kompakts, lieljaudas adapteris ar attālinātas ieslēgšanas/izslēgšanas un līdzstrāvas OK signāla funkcijām. Tā kompaktie izmēri ir 115 mm (P) × 240 mm (Dz) × 41 mm (A), un tas tiek piegādāts iepakojumā pa 8 vienībām.

Priekšrocības

Ierīce nodrošina augstu jaudas blīvumu plānā slēgtā korpusā un ietver jaudas koeficienta korekciju uzlabotai ieejas efektivitātei. Attālināta ieslēgšana/izslēgšana un līdzstrāvas OK signāls ļauj veikt sistēmas līmeņa vadību un uzraudzību. Atbilstība RoHS nodrošina, ka tas atbilst vispārējām vides prasībām, savukārt plašais maiņstrāvas ieejas diapazons atbalsta globālos tīkla spriegumus.

Piemērots

• Rūpnieciskās vadības sistēmas
• Telekomunikāciju iekārtas
• LED apgaismojums un izkārtnes
• Iegultās sistēmas un statīvā montējamas ierīces
• Akumulatoru uzlāde un līdzstrāvas sadale

Galvenās specifikācijas

• Modelis: MEAN WELL UHP-1000-48 (MPN: UHP-1000-48)
• Izeja: 48 V līdzstrāva, 21 A, 1000 W
• Ieejas spriegums: 90–264 V maiņstrāva
• Formas faktors: plāns slēgta tipa barošanas bloks
• Funkcijas: aktīva JKK, attālināta ieslēgšana/izslēgšana, līdzstrāvas OK signāls
• Atbilstība: RoHS
• Izmēri: 115 × 240 × 41 mm (P × Dz × A)
• Iepakojuma daudzums: 8 vienības

Kā lietot

Uzstādiet UHP-1000-48 vietā ar pietiekamu ventilāciju un drošu stiprinājumu, kas piemērots slēgta tipa barošanas blokiem. Pievienojiet maiņstrāvas ieeju saderīgam 90–264 V maiņstrāvas avotam, pievienojiet 48 V līdzstrāvas izeju slodzei, ievērojot polaritāti, un izmantojiet attālinātās ieslēgšanas/izslēgšanas spailes sistēmas vadībai. Ja nepieciešama integrācija ar uzraudzības sistēmu, pārraugiet līdzstrāvas OK signālu. Uzstādīšanas laikā ievērojiet standarta drošības praksi un vietējos elektrotehniskos noteikumus.

Ieteikumi

Nodrošiniet pietiekamu gaisa plūsmu ap ierīci, izvairieties no montāžas siltuma avotu tuvumā un pārliecinieties, ka pievienotā slodze nepārsniedz 21 A izejas nominālo vērtību. Pirms ieslēgšanas pārbaudiet vadu savienojumus un zemējumu, un skatiet ražotāja datu lapu, lai iegūtu detalizētu informāciju par aizsardzību, jaudas samazināšanas līknēm un uzstādīšanas shēmām.
