Nepareizi izvēlēts dzesētājs pat vadošo procesoru pārvērš par dārgu telpas sildītāju, kas sāk samazināt veiktspēju, tiklīdz tiek veikta ilgstoša slodze. Debates starp torņa gaisa dzesētājiem un visu vienā (AIO) šķidruma dzesētājiem turpinās jau vairāk nekā desmit gadus, tomēr atbilde mainās, CPU kļūstot prasīgākiem un abām tehnoloģijām nobriestot. Šis ceļvedis aplūko katras pieejas inženieriju, salīdzina reālo termisko un akustisko uzvedību un izklāsta praktiskus atlases kritērijus sistēmu būvētājiem, integratoriem un iepirkumu komandām.

Likmes ir lielākas nekā pirms pieciem gadiem. Mūsdienu galddatoru procesori regulāri patērē no 150 līdz 250 vatiem visu kodolu slodzē, un to paātrinājuma algoritmi katru brīvo termisko rezervi pārvērš pulksteņa frekvencē. Dzesēšana vairs nav fona piederums — tā ir veiktspējas sastāvdaļa pati par sevi un ir pelnījusi tādu pašu uzmanību kā CPU, ko tā aizsargā.

Divi ceļi no silīcija kristāla līdz telpas gaisam

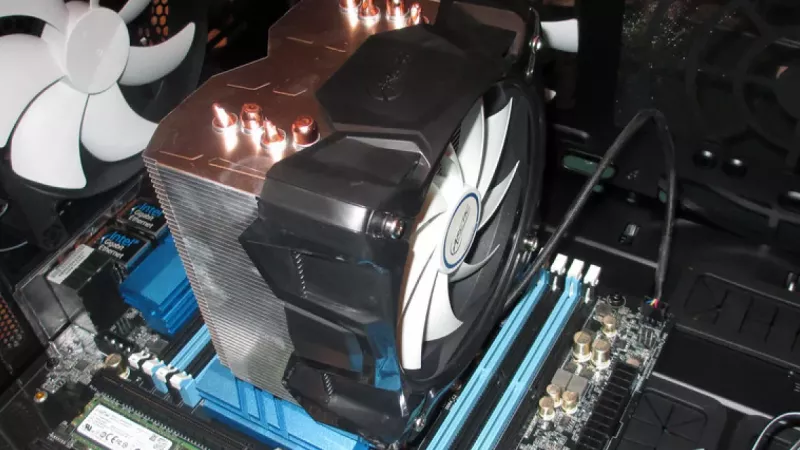

Gaisa dzesētājs pārvieto siltumu caur īsu, pilnīgi pasīvu ķēdi. Enerģija atstāj CPU siltuma izkliedētāju caur termopastas slāni, nonāk niķelētā vara pamatnē un tiek virzīta uz augšu caur siltuma caurulēm, kurās neliels darba šķidruma daudzums iztvaiko karstajā galā un kondensējas aukstajā galā. Pēc tam alumīnija ribas nodod siltumu gaisa plūsmai, ko rada viens vai divi ventilatori. Uz vienu ventilatoru visā komplektācijā ir tieši viena kustīga daļa — un nekas cits, kas varētu nolietoties.

AIO aizvieto siltuma caurules ar noslēgtu, rūpnīcā pildītu sūkņa kontūru. Mikroribu aukstā plāksne atrodas uz procesora, zemsprieguma centrbēdzes sūknis spiež dzesēšanas šķidrumu caur pastiprinātām caurulēm uz tālvadības radiatoru — 120, 240, 280 vai 360 mm garu —, kur ventilatori atdod siltumu, parasti tieši ārpus šasijas. Izšķirošā arhitektūras priekšrocība ir pārvietošana: siltumenerģija tiek izvadīta pie korpusa robežas, nevis recirkulēta virs mātesplates, kur tā citādi sildītu sprieguma regulatorus, atmiņas moduļus un grafikas karti.

Kur gaisa dzesēšana joprojām uzvar

  • Mehāniskā vienkāršība. Bez sūkņa, šķidruma un caurlaidīgām caurulēm kvalitatīvam torņa dzesētājam nav noteikta kalpošanas laika beigu. Nomainiet bojātu ventilatoru par dažiem eiro, un siltuma izlietne turpina darboties vēl desmit gadus.
  • Droša darbība atteices gadījumā. Ja ventilators apstājas, ribu komplekts turpina pasīvi izkliedēt ievērojamu slodzes daļu, dodot sistēmai laiku pacelt trauksmi un graciozi izslēgties, nevis avarēt dažu sekunžu laikā.
  • Izmaksu efektivitāte. Par katru eiro vidējā līmeņa tornis nodrošina lielāku dzesēšanas jaudu nekā iesācēja līmeņa šķidruma ierīce, un augstākās klases divtorņu modeļi konkurē ar 240 mm AIO, vienlaikus maksājot ievērojami mazāk.
  • Klusa dīkstāve. Ar ventilatoru, kas noregulēts uz zemāku apgriezienu skaitu vai pilnībā apstādināts, ar gaisu dzesēta sistēma ir praktiski nedzirdama; klusā telpā nav sūkņa, kas dungotu fonā.

Ko sūknis patiesībā jums dod

  • Neapstrādāta ilgstoša jauda. 360 mm radiators piedāvā ievērojami lielāku izkliedes virsmu nekā jebkurš ribu tornis, kas iekļaujas standarta šasijā, un tam ir nozīme, ja jauda pārsniedz 200 vatu atzīmi.
  • Nulles saderības konflikti. Bloks uz kontaktligzdas ir tikai 45 līdz 55 mm augsts, tāpēc augsti atmiņas siltuma izkliedētāji, blīva VRM dzesēšana un šauri korpusi nekad nekļūst par problēmu.
  • Siltums izvadīts no korpusa. Uzstādīts kā izpūte, radiators noņem CPU siltumu, pirms tas paaugstina iekšējo apkārtējās vides temperatūru, ar kuru jāsaskaras visām pārējām sastāvdaļām.
  • Termiskā inerce. Vairāki simti gramu dzesēšanas šķidruma absorbē īslaicīgus slodzes pīķus, izlīdzinot ventilatora rampas un saglabājot stabilāku pulksteņa frekvenci sprādzienveida slodžu laikā, piemēram, kompilācijā vai video skatīšanā.

Ilgstoša slodze: kur līknes saplūst

Desmit minūšu etaloni izceļ šķidruma dzesēšanu, jo dzesēšanas šķidrums joprojām uzsūc siltumu. Palaidiet renderēšanas vai kompilēšanas darbu veselu stundu, un attēls stabilizējas: ar 220 vatu procesoru augstākās klases divtorņu gaisa dzesētājs parasti ir 4 līdz 8 °C robežās no 360 mm AIO. Šī starpība var būt atšķirība starp pilnu paātrinājumu un nelielu samazinājumu vadošajā mikroshēmā, bet 65 līdz 125 vatu vidējas klases CPU tā ir gandrīz nebūtiska — abi risinājumi notur silīciju ērti specifikācijas ietvaros.

Praktiskais secinājums izriet tieši: saskaņojiet dzesētāju ar ilgstošo jaudu, nevis ar procesora zīmola mārketinga līmeni. Pieticīga mikroshēma zem milzīga radiatora neiegūst neko izmērāmu.

Akustika: virsmas laukums nosaka trokšņa līmeni

Trokšņa līmenis ir atkarīgs no tā, cik smagi ventilatoriem jāstrādā uz vienu izkliedēto vatu. Tā kā liels radiators sadala slodzi pa lielāku laukumu, tā ventilatori var griezties lēnāk, lai sasniegtu tādu pašu rezultātu, tāpēc labi noregulēts 360 mm AIO parasti ir klusākais risinājums zem lielas slodzes. Dīkstāvē reitings mainās: sūkņa dūkoņa, lai cik vāja, dod priekšroku gaisa dzesētājam gandrīz klusās vidēs, piemēram, ierakstu studijās vai atvērtā plānojuma birojos. Radiatora biezums, ribu blīvums un ventilatora kvalitāte maina šīs līknes daudz vairāk nekā zīmolu nosaukumi, tāpēc akustiskie mērķi ir jāiekļauj specifikāciju lapā, nevis kā pēcpārdomas.

Uzticamība, kalpošanas laiks un atteices veidi

Sūkņiem parasti ir novērtējums no 50 000 līdz 70 000 stundu MTBF, un cauruļu caurlaidība pakāpeniski samazina dzesēšanas šķidruma tilpumu gadu gaitā. Praksē noslēgts kontūrs jāuztver kā piecu līdz septiņu gadu patērējamā prece. Katastrofālas noplūdes ir statistiski retas, un augstākās klases pārdevēji piedāvā garantijas, kas sedz blakus esošo komponentu bojājumus, bet risks nav nulle un tas jāatzīst jebkurā izvietošanas plānā. Gaisa dzesētāji pilnībā apvērš riska profilu: vienīgais nolietojamais elements ir standartizēts ventilators, kuru var nomainīt minūšu laikā, pat nenoņemot siltuma izlietni.

Neapmeklētām vai attālām sistēmām šī asimetrija ir svarīga. Degradējošs ventilators paziņo par sevi, paaugstinoties temperatūrai un RPM trauksmēm ilgi pirms pilnīgas atteices; mirstošs sūknis dažu dienu laikā var pāriet no funkcionāla uz kritisku stāvokli ar daudz mazāku brīdinājumu.

Saderības plānošana apjoma komplektācijām

Gaisa dzesēšanai nepieciešamas trīs pārbaudes: siltuma izlietnes augstums pret šasijas specifikāciju, ribu komplekta pārkare pret atmiņas augstumu un kontaktligzdas montāžas aparatūra. Šķidruma dzesēšana to aizvieto ar radiatora montāžas punktiem, cauruļu garumu un šļūteņu maršrutēšanu. Standartizējot komplektācijas sarakstu, pirms apņemšanās par AIO SKU, pārbaudiet, vai šasija atbalsta radiatora izmēru paredzētajā pozīcijā. Apskatot pašreizējo CPU dzesētāju klāstu blakus, ir vieglāk izvēlēties modeļus, kas iederas katrā šasijā, nevis katru kombināciju kvalificēt atsevišķi.

Mainīgais, ko visi aizmirst: šasijas gaisa plūsma

Abas tehnoloģijas sabrūk slikti ventilētā korpusā. Gaisa dzesētājs recirkulē karstu gaisu, ja vien ieplūdes un izplūdes ventilatori neizveido skaidru priekšas-aizmugures ceļu; AIO radiators zaudē efektivitāti, ja tajā tiek ievadīts iepriekš uzsildīts gaiss no grafikas kartes. Budžeta atvēlēšana diviem vai trim kvalitatīviem korpusa ventilatoriem bieži vien dod lielāku termisku uzlabojumu nekā pāreja uz augstākas klases dzesētāju par nelielu daļu no izmaksām.

Darba noteikums: zem aptuveni 120 vatiem ilgstošas jaudas vidējās klases torņa dzesētājs ir racionāla noklusējuma izvēle. Starp 120 un 200 vatiem izvēlieties vai nu augstākās klases divtorņu, vai 240–280 mm AIO, pamatojoties uz šasijas saderību un akustiskajiem mērķiem. Virs 200 vatiem — vai šauros korpusos, kur torņi vienkārši neiederas — norādiet 360 mm AIO.

Bieži uzdotie jautājumi

Vai AIO vienmēr pārspēj gaisa dzesētāju?

Nē. Augstākās klases divtorņu ierīce bieži vien atbilst vai pārspēj 120 un 240 mm šķidruma dzesētājus. Konsekventa šķidruma priekšrocība parādās tikai no 280 mm un augstāk, galvenokārt procesoriem, kas ilgstoši patērē vairāk nekā 150 vatus.

Cik ilgi noslēgts kontūrs reālistiski darbojas?

Plānojiet apmēram piecus līdz septiņus gadus. Sūkņa gultņi nolietojas, un neliels procents dzesēšanas šķidruma ik gadu izplūst caur cauruļu caurlaidību, pakāpeniski samazinot jaudu. Lielākajai daļai firmas ierīču ir piecu vai sešu gadu garantija, kas sakrīt tieši ar šo periodu.

Vai AIO dzesēšanas šķidrumu var papildināt?

Standarta noslēgtās ierīces nav paredzētas lietotāja apkalpošanai, un to atvēršana anulē garantiju. Daži entuziastu modeļi nodrošina uzpildes atveri, bet lietošanai flotē AIO jāuztver kā noslēgts, nomaināms modulis, nevis uzturējams kontūrs.

Kur jāuzstāda radiators?

Augšējā izpūte ir drošākā noklusējuma izvēle, ar sūkni novietotu zemāk par radiatora augstāko punktu, lai jebkurš gaisa burbulis savāktos radiatorā, nevis sūkņa kamerā. Priekšējā ieplūde nedaudz uzlabo CPU temperatūru, bet pievada uzsildītu gaisu grafikas kartei, tāpēc tā vislabāk piemērota CPU intensīvām slodzēm.

Vai smagu torņa dzesētāju ir droši sūtīt samontētā sistēmā?

Kilo metāla, kas izliekts no kontaktligzdas, var saplaisāt mātesplati transportēšanas laikā. Profesionāli integratori uzstāda transportēšanas balstus vai putu atbalstus šasijas iekšpusē pirms nosūtīšanas. AIO bloki sver tikai daļu no tā, un tas ir viens no iemesliem, kāpēc daudzi sistēmu būvētāji dod priekšroku tiem iepriekš samontētām sūtījumiem.
