Atverot sakaru skapja durvis, desmit sekunžu laikā jūs zināt, kā tīkls aiz tām ir izveidots. Sapinušos kabeļu siena nozīmē, ka katra kļūme pārvēršas par arheoloģiskiem izrakumiem; sakārtots, marķēts statīvs nozīmē, ka tehniķis, kurš nekad nav apmeklējis šo vietu, var izsekot jebkuru portu mazāk nekā minūtē. Atšķirība starp šīm divām ainām reti kad ir budžets. Tā ir patēriņa paneļa stratēģija, pieticīgs pārvaldības aparatūras komplekts un disciplīna ievērot atkārtojamu darba plūsmu.

Šis ceļvedis aptver pilnu procesu, lai izveidotu apkopjamu statīvu: patēriņa paneļu izvēle, kabeļu pārvaldības komponentu izvēle, izkārtojuma plānošana uz papīra, kabeļu sakārtošana un dokumentācijas uzturēšana precīzu gadu gaitā. Tie paši principi darbojas no 9U biroja skapja līdz 42U sadales statīvam.

Kāpēc strukturēts statīvs atmaksājas

Kabeļu haoss nav kosmētiska problēma. Tam ir izmērāmas ekspluatācijas izmaksas, kas izpaužas trīs vietās. Pirmkārt, vidējais remonta laiks: kad saite pazūd, lēnākā labojuma daļa parasti ir fiziska izsekošana, un nesakārtotā statīvā tas var aizņemt ilgāk nekā pats remonts. Otrkārt, izmaiņu risks: izvelkot vienu kabeli no blīva juceklīša, spriedze tiek pārnesta uz tā kaimiņiem, un nejauši atvienojumi parasto pārvietojumu laikā ir vieni no visbiežāk pašizraisītiem pārtraukumiem mazos tīklos. Treškārt, termiskā veiktspēja: saišķi, kas nokarājas pāri slēdžu izplūdei, paaugstina ieplūdes temperatūru un saīsina aparatūras kalpošanas laiku.

Katra minūte, kas pavadīta kabeļu atšķetināšanā, ir minūte, kas pievienota pārtraukumam. Statīvā, kas sakārtots atbilstoši standartam, izsekošana ir vizuāla, nevis manuāla, un vidējais remonta laiks attiecīgi samazinās.

Ir arī komerciāls aspekts, kuru ir viegli nepamanīt. Dokumentēts, kārtīgs statīvs vienmērīgi pāriet auditu, biroja pārvietošanu un personāla maiņu laikā. Nedokumentēts statīvs klusi pārvēršas par atkarību no viena cilvēka, kurš to izveidoja.

Patēriņa paneļu pamati

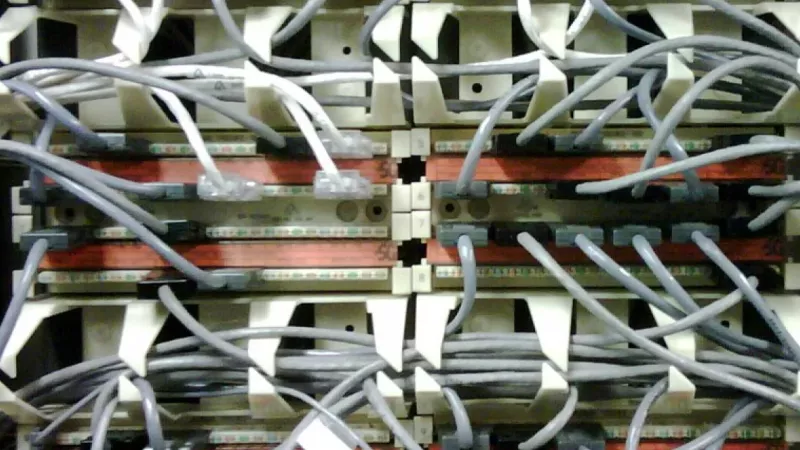

Patēriņa panelis ir pasīvs terminācijas lauks: fiksētā horizontālā kabeļu elektroinstalācija no sienas kontaktligzdām aizmugurē tiek pārtraukta vienreiz, pastāvīgi, un visas ikdienas izmaiņas notiek priekšpusē ar savienojuma vadiem. Šī atdalīšana ir visa būtība. Cieto serdeņu instalācijas kabelis nav paredzēts atkārtotai locīšanai, tāpēc panelis absorbē izmaiņas un aizsargā aiz tā esošo infrastruktūru.

Fiksētie paneļi pret keystone paneļiem

Fiksētie presēšanas paneļi ir ekonomiski un ātri terminējami lielos apjomos, kas ir piemēroti jaunām instalācijām, kur visi 24 vai 48 porti tiek nodoti ekspluatācijā uzreiz. Keystone paneļi pieņem atsevišķus iespraužamus moduļus, kas padara tos par labāku izvēli statīviem, kas aug pakāpeniski vai apvieno dažādus medijus: vara savienotāji, optisko šķiedru savienotāji un citi moduļu veidi var dalīt vienu paneli. Keystone arī pārvērš vienu neveiksmīgu portu divu minūšu moduļa nomaiņā, nevis paneļa nomaiņā.

Ekranēts vai neekranēts

Sakrīt paneli ar kabeļu tīklu. Ja horizontālās līnijas ir ekranētas, panelim jābūt ekranētam un pareizi savienotam ar statīva zemējumu, pretējā gadījumā ekrāns darbojas kā antena, nevis noteka. Neekranētām Cat6 iekārtām tipiskā biroja vidē UTP panelis ir pietiekams un vienkāršāk pareizi uzstādāms.

Portu blīvums un izaugsmes rezerve

Klasiskā kļūda ir iegādāties tieši tik daudz portu, cik nepieciešams pirmajā dienā. Otrās horizontālo kabeļu partijas terminēšana divus gadus vēlāk maksā daudz vairāk darbaspēka izmaksās nekā papildu porti būtu maksājuši iepriekš. Praktisks noteikums: nodrošiniet 30 līdz 40 procentus rezerves portu un iegādājieties paneļus no vienas saimes, lai statīvs izskatītos vizuāli konsekvents, tam augot.

Kabeļu pārvaldības rīku komplekts

Pats panelis vien neveido tīru statīvu. Plānojiet šādas sastāvdaļas vienlaikus ar pašiem paneļiem:

  • Horizontālie kabeļu pārvaldnieki — 1U pirkstu kanāli vai suku paneļi, kas uzstādīti starp katru slēdža un paneļa pāri, dodot katram savienojuma vadam noteiktu ceļu uz tā portu kolonnu.
  • Vertikālie pārvaldnieki vai statīva gredzeni — pārnēsā saišķus uz augšu un uz leju gar statīva malām, lai neviens kabelis nešķērsotu iekārtas priekšpusi pa diagonāli.
  • Āķa un cilpas saites — standarts savienojuma vadu saišķošanai, jo tās atveras simtiem reižu bez bojājumiem; apskatiet kabeļu saites un āķa un cilpas saites izmēros, kas atbilst jūsu saišķu diametriem.
  • Aizpildes paneļi un būra uzgriežņi — aizveriet neizmantoto U-telpu, lai kontrolētu gaisa plūsmu; turiet noliktavā rezerves statīva piederumus, lai reorganizācija nekad neapstājas uzgriežņa trūkuma dēļ.
  • Etiķešu printeris un kabeļu karodziņi — termiski sarūkošas vai pašlaminējošas etiķetes iztur gadus siltā skapī; papīra uzlīmes neiztur.

Plānojiet izkārtojumu, pirms kaut ko montējat statīvā

Vispirms uzzīmējiet fasādes skatu. Katra stunda, kas pavadīta zīmējumā, ietaupa vairākas uz kāpnēm. Galvenais modelis, uz kuru nonāk pieredzējuši uzstādītāji, ir mainīga sviestmaize: patēriņa panelis, horizontālais pārvaldnieks, slēdzis, horizontālais pārvaldnieks, patēriņa panelis utt. Katrs paneļa ports pēc tam savienojas ar slēdža portu tieši virs vai zem tā caur blakus esošo pārvaldnieku, un nevienam vadam nav jābūt garākam par pusmetru.

Kabeļu garuma disciplīna

Garums ir viens lielākais noteicošais faktors tam, kā statīvs izskatās un kā tas tiek apkalpots. Atvilktne ar dažādiem 2 un 3 metru vadiem garantē cilpas un lieko garumu, kam nav kur palikt. Izmēriet reālos attālumus, ko rada jūsu izkārtojums, pēc tam standartizējiet divus vai trīs garumus — parasti 0,25, 0,5 un 1 metru — un pasūtiet Ethernet savienojuma kabeļus tieši šajos izmēros, krāsās, kādas prasa jūsu kodēšanas shēma. Tievi 28 AWG vadi ir apsvēršanas vērti blīvos 48 portu laukos, jo tie aptuveni uz pusi samazina saišķu diametru un uzlabo gaisa plūsmu caur pārvaldniekiem.

Krāsa kā informācija

Krāsu kodēšana darbojas tikai tad, ja tā tiek ievērota un dokumentēta. Turiet shēmu pietiekami mazu, lai to atcerētos: piemēram, zils lietotāju piekļuves portiem, dzeltens augšsaitēm, sarkans pārvaldībai, balts balss. Izdrukājiet leģendu un nostipriniet to skapja durvju iekšpusē, jo shēma, kas dzīvo viena inženiera galvā, nav shēma.

Sakārtošanas darba plūsma, kas atkārtojas

  • Pirmais posms — iztukšošana. Uzturēšanas loga laikā dokumentējiet pašreizējos portu piešķīrumus, pēc tam noņemiet visus savienojuma vadus. Daļēja dzīva juceklīša pārsakārtošana aizņem ilgāk nekā sākt no tīra.
  • Otrais posms — montāža. Uzstādiet paneļus, pārvaldniekus un aizpildes paneļus saskaņā ar fasādes skata zīmējumu, pirms sākas kabeļu savienošana.
  • Trešais posms — savienošana pa kolonnām. Strādājiet no kreisās uz labo, izvadot katru vadu caur pārvaldnieka pirkstiem, pilnībā ievietojot to un ievietojot lieko garumu vertikālajā kanālā.
  • Ceturtais posms — saišķošana. Aizveriet āķa un cilpas saites ik pēc 15 līdz 20 centimetriem uz kopīgiem maršrutiem. Cieši, nekad stingri: deformēta apvalka maiņa maina pāru ģeometriju, no kuras atkarīgs kategorijas novērtējums.
  • Piektais posms — marķēšana un fotografēšana. Marķējiet abus katra vada galus, atjauniniet portu karti un nofotografējiet gatavās fasādes. Fotoattēli kļūst par bāzes līniju nākamajam audítam.

Gaisa plūsmas un termiskie apsvērumi

Slēdži elpo. Saišķi, kas nokarājas pāri sānu ventilācijas atverēm vai aizmugurējiem izplūdes atverēm, rada karstus punktus, uz ko mūsdienu aparatūra atbild ar skaļākiem ventilatoriem un īsāku komponentu kalpošanas laiku. Turiet iekārtas priekšpusi brīvu, izvadiet saišķus caur vertikālajiem kanāliem, nevis pāri sliedēm, un aizveriet tukšo U-telpu ar aizpildes paneļiem, lai karstais izplūdes gaiss nevarētu recirkulēt atpakaļ ieplūdes atverēs. Slēgtos skapjos pārbaudiet, vai durvju perforāciju nebloķē vertikālie saišķi.

Uzturēšana tīru gadiem ilgi

Statīvi nesabojājas vienā dienā; tie sabojājas pa vienai nedokumentētai izmaiņai reizē. Trīs ieradumi uztur standartu dzīvu. Padariet portu karti par daļu no izmaiņu procesa, lai neviens savienojums nebūtu likumīgs, kamēr tas nav reģistrēts. Turiet nelielu krājumu pareiza garuma vadu un saišu skapja iekšpusē, jo nepareizs kabelis tiek izmantots, kad pareizais ir pirkuma pasūtījuma attālumā. Un ieplānojiet piecpadsmit minūšu vizuālu auditu katru ceturksni — salīdziniet statīvu ar fotogrāfijām un novērsiet novirzes, kamēr tās vēl ir nelielas.

Bieži uzdotie jautājumi

Vai patēriņa panelim jāatrodas virs vai zem slēdža?

Abi varianti darbojas; konsekvence ir svarīgāka par virzienu. Mainīgais panelis-pārvaldnieks-slēdzis modelis nodrošina, ka katrs vads atrodas pusmetra attālumā no sava galamērķa. Augstos statīvos daudzi uzstādītāji novieto paneļus virs slēdžiem, lai smagāki horizontālie saišķi ieietu aizmugurē no augšas un nekad nešķērsotu iekārtu izplūdes atveres.

Vai leņķiskie patēriņa paneļi ir vērti savas izmaksas?

Augsta blīvuma laukos tie var pilnībā novērst horizontālos pārvaldniekus, jo porti ir vērsti pret vertikālajiem kanāliem un vadi dabiski krīt uz sāniem. Statīvos ar dažiem simtiem portu plakanie paneļi ar 1U pārvaldniekiem ir lētāki, vieglāk marķējami un vieglāk fotografējami dokumentācijai, tāpēc tie paliek par noklusējuma izvēli.

Cik daudz liekā garuma jābūt savienojuma vadam?

Praktiski nekā, izņemot maigu servisa līkumu. Ja vads ir pareizā garumā, dabiskais izliekums pārvaldniekā nodrošina visu nepieciešamo spriedzes samazināšanu. Liekā kabeļa spoles pieder rezerves detaļu atvilktnei, nevis statīvam.

Vai āķa un cilpas saites patiešām var aizstāt plastmasas saites statīva iekšpusē?

Jā, un tām vajadzētu. Plastmasas saites ir vienreiz lietojamas, viegli pārāk cieši savilktas, līdz deformē apvalku, un riskanti nogriezt dzīvajā statīvā. Rezervējiet tās pastāvīgiem fiksētiem kabeļu maršrutiem ārpus apkalpojamās zonas un izmantojiet āķa un cilpas visam, ko tehniķis var atvērt atkārtoti.

Vai, reorganizējot, man jāpārterminē paneļa aizmugure?

Nē — tieši to paneļa arhitektūra novērš. Aizmugures terminācija ir pastāvīga infrastruktūra; visa reorganizācija notiek priekšpusē ar savienojuma vadiem. Ja keystone panelī sabojājas aizmugures terminācija, nomainiet vienu moduli, netraucējot tā kaimiņus.

Tīrs statīvs nav luksusa projekts klusai nedēļai; tas ir lētākais apdrošināšanas veids, ko tīkla komanda var iegādāties. Komponentu izmaksas ir pieticīgas, iepriekš aprakstītā darba plūsma iekļaujas vienā uzturēšanas logā tipiskam biroja skapim, un atmaksāšanās notiek ar pirmo kļūmi, kas tiek izsekota minūtē, nevis stundā. Komandām, kas standartizē vairākās vietās, DistriNode nodrošina paneļus, pārvaldniekus un vadus, kas nepieciešami, lai reproducētu vienu pārbaudītu izkārtojumu visur.
