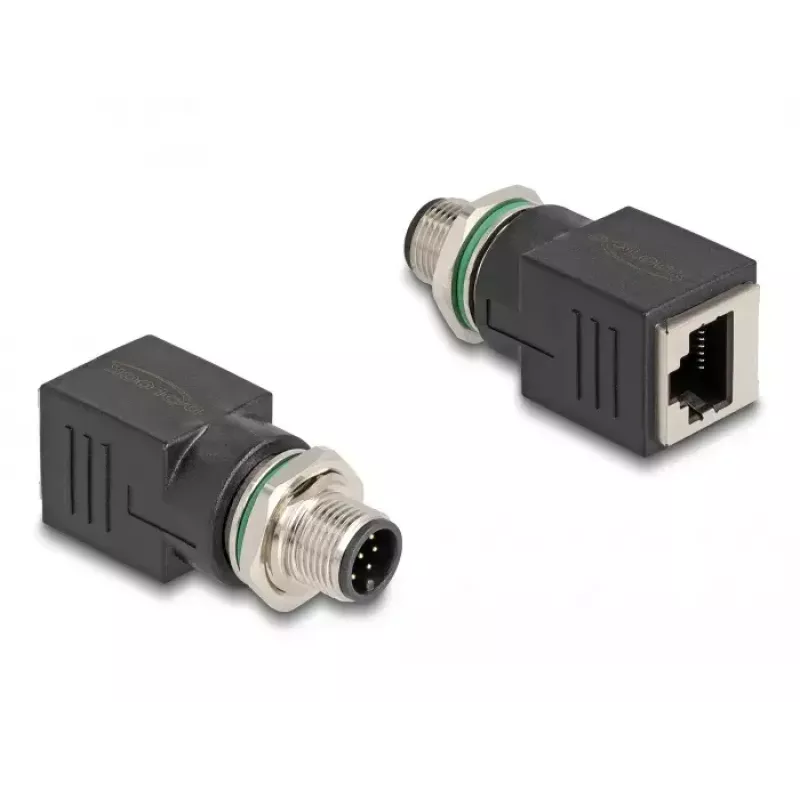

DeLOCK M12 adapteris, A-kodēts, 8 kontaktu vīrišķais uz RJ45 ligzdu, taisns

Šis Delock industriālais Ethernet adapteris nodrošina kompaktu savienojumu starp A-kodēto M12 8 kontaktu vīrišķo savienotāju un taisnu RJ45 ligzdu. Tas ir paredzēts uzticamai datu pārraidei mašīnvadības un automatizācijas lietojumos, un tam ir apzeltīti kontakti, kas uzlabo vadītspēju un izturību. Tā mazais formas faktors padara adapteri piemērotu uzstādīšanai sadales skapjos un integrēšanai esošajās tīkla struktūrās.

Priekšrocības

Adapteris piedāvā standartizētu A-kodētu M12 8 kontaktu saskarni uz parastu RJ45 portu, nodrošinot savietojamību ar industriālajām ierīcēm, kas izmanto M12 savienotājus. Apzeltītie kontakti palielina kontakta uzticamību un izturību pret koroziju. Kompaktā un izturīgā konstrukcija ļauj ietaupīt vietu, uzstādot to vadības skapjos un industriālajā vidē.

Piemērots

• Sensoru, izpildmehānismu vai kontrolieru ar M12 A-kodētiem savienotājiem pievienošanai Ethernet tīkliem
• Mašīnvadības un rūpnīcas automatizācijas iestatījumiem
• Lauka ierīču integrēšanai esošajā uz RJ45 balstītajā tīkla infrastruktūrā

Galvenās specifikācijas

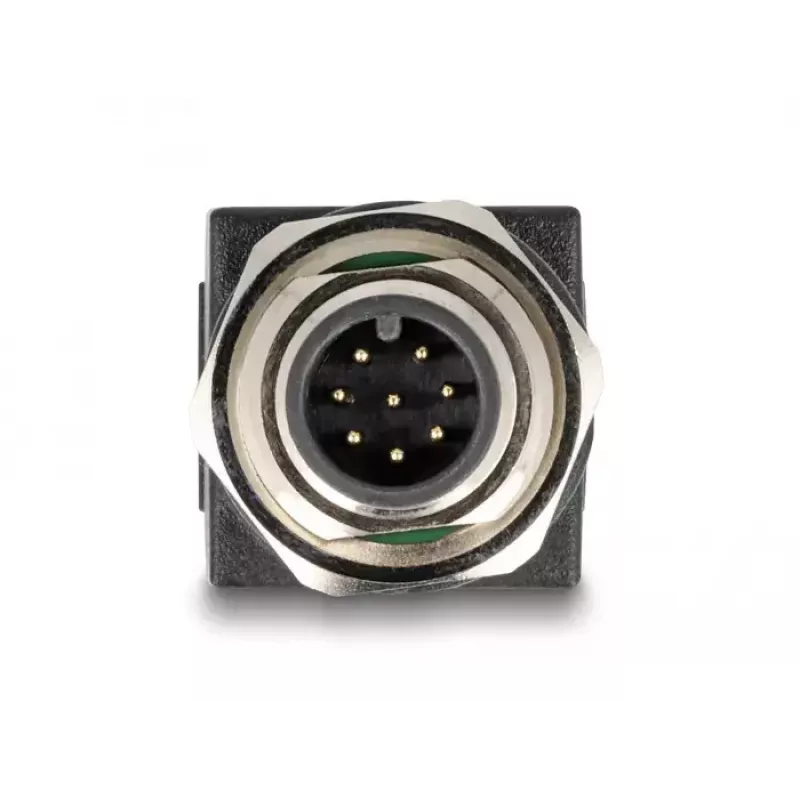

• Savienotājs 1: A-kodēts M12, 8 kontaktu, vīrišķais
• Savienotājs 2: RJ-45, taisna ligzda
• Kontaktu pārklājums: apzeltīti kontakti
• Krāsa: melna
• Zīmols: DELOCK, MPN: 60063, EAN: 4043619600632

Lietošana

Pievienojiet M12 vīrišķo savienotāju atbilstošajai A-kodētajai M12 sievišķajai ligzdai uz ierīces un ievietojiet standarta Ethernet kabeli RJ45 ligzdā. Pievienojot M12 spraudni, nodrošiniet pareizu A-kodējuma izlīdzināšanu un nostipriniet visus kabeļu blīvējumus vai stiprinājuma elementus sadales skapī, lai izvairītos no mehāniskas slodzes uz adapteri. Pārbaudiet tīkla iestatījumus un savienojuma gaismas diodes uz pievienotajām iekārtām, lai apstiprinātu veiksmīgu savienojumu.

Ieteikumi

Izmantojiet adapteri pievienoto ierīču vides un elektrisko ierobežojumu robežās; izvairieties no pārmērīga mitruma vai mehāniskas slodzes iedarbības. Stacionārām instalācijām sadales skapjos novietojiet un nostipriniet kabeļus tā, lai novērstu spriedzi uz M12 un RJ45 savienotājiem. Regulāri pārbaudiet, vai kontakti nav piesārņoti, un nomainiet adapteri, ja ir redzama korozija vai bojājumi.
