Vadu savienotājs Gembird LC-8P8C-001/100

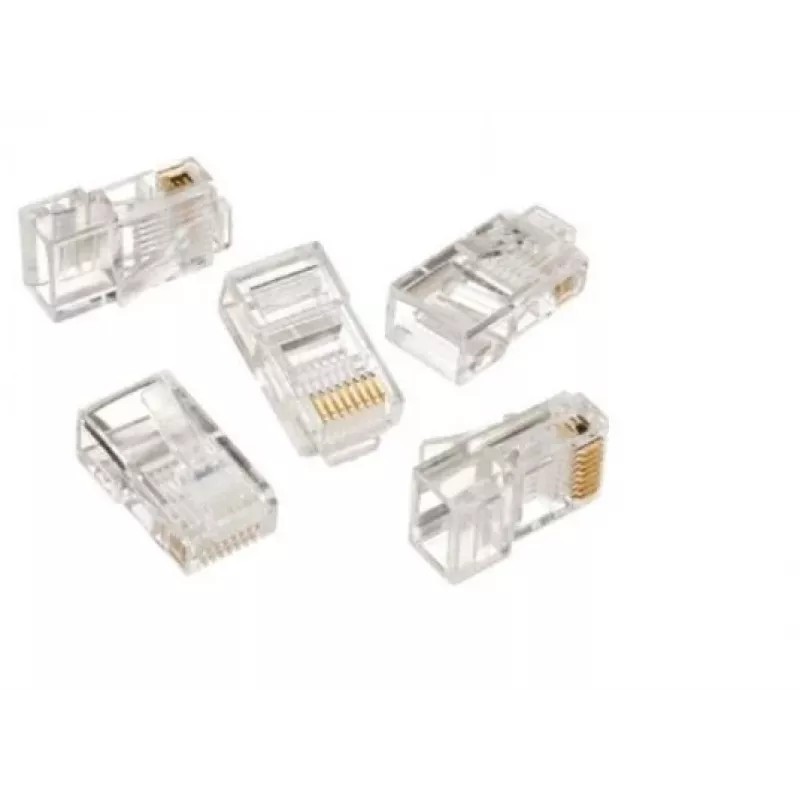

Gembird LC-8P8C-001/100 vadu savienotāji ir caurspīdīgi 8P8C (RJ-45) spraudņi, kas tiek piegādāti iepakojumā pa 100, paredzēti Cat5 kabeļu terminēšanai. Šie savienotāji ļauj izveidot pielāgota garuma tīkla kabeļus, ievietojot atdalītos kabeļu vadus spraudnī un nostiprinot tos ar saderīgu presēšanas instrumentu. Caurspīdīgais korpuss nodrošina vizuālu apstiprinājumu pareizai vadu izlīdzināšanai un kontaktu novietojumam.

Priekšrocības

Caurspīdīgā konstrukcija ļauj viegli pārbaudīt vadu secību un kontaktu sasaisti. 8P8C (RJ-45) formas faktors ir saderīgs ar standarta Cat5 kabeļu pāriem, nodrošinot uzticamu elektrisko kontaktu, kad tas ir pareizi nospiests. Piegādāti lieltirgus iepakojumā pa 100, tie ir ērti uzstādītājiem un maza mēroga ražošanai, samazinot nepieciešamību pēc biežas atkārtotas pasūtīšanas. Savienotāji ir piemēroti gan profesionālai tīkla instalācijai, gan mājas kabeļu projektiem.

Piemērots

• Cat5 Ethernet kabeļu izveidei vai remontam
• LAN iestatīšanai un komutācijas kabeļu ražošanai
• Maza tīkla instalēšanas un apkopes darbiem
• Izglītības un apmācības vidēm praktiskai kabeļu savienošanas praksei

Galvenās specifikācijas

• Savienotāja tips: 8P8C (RJ-45)
• Saderīgā kabeļa kategorija: Cat5
• Daudzums: 100 gab. iepakojumā
• Korpusa materiāls: caurspīdīga plastmasa
• Kontaktu izvietojums: 8 vadi, standarta spraudīšu izvietojums

Lietošanas norādījumi

Noņemiet aptuveni 1–2 cm ārējā apvalka no Cat5 kabeļa, atšķetiniet un izlīdziniet atsevišķos vadus atbilstoši vēlamajam vadu standartam (T568A vai T568B). Vienmērīgi apgrieziet vadus, pilnībā ievietojiet tos savienotājā, lai katrs vads sasniegtu savu kontaktu spraugu, pēc tam izmantojiet piemērotu RJ-45 presēšanas instrumentu, lai iespiestu kontaktus vados un nostiprinātu spraudni pie kabeļa apvalka. Pēc presēšanas pārbaudiet nepārtrauktību un pareizu spraudīšu izvietojumu ar kabeļa testeri pirms kabeļa izmantošanas.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet kvalitatīvu RJ-45 presēšanas instrumentu un kabeļa testeri. Pirms presēšanas pārliecinieties, ka vadi ir pilnībā ievietoti un izlīdzināti; nepietiekama ievietošana var izraisīt periodiskus savienojumus. Šie savienotāji ir paredzēti Cat5/UTP instalācijām — ja nepieciešamas Cat5e vai augstākas veiktspējas prasības, pārbaudiet saderību ar jūsu kabeļu un testēšanas standartiem.
