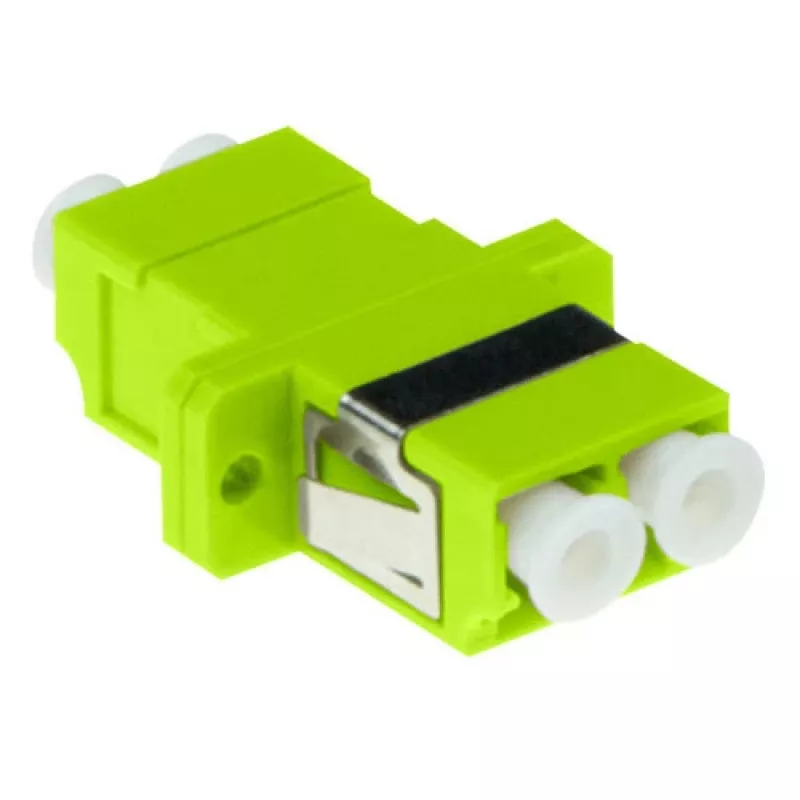

Fiber optiskais LC-LC dupleksais adapteris ACT Fiber optic OM5

ACT Fiber optiskais LC-LC dupleksais adapteris OM5 ir kompakta, vienas vienības savienošanas ierīce, kas paredzēta daudzmodu OM5 šķiedru savienojumiem. Tas izmanto LC dupleksās saskarnes izteikti zaļā krāsā, lai vienkāršotu OM5 līniju identificēšanu. Adapteris nodrošina precīzu keramisko izlīdzināšanas uzmavu un zemus ievietošanas zudumus, kas piemēroti maza attāluma, lielas joslas platuma datu pārraidei lokālajos tīklos un datu centru komutācijas paneļos.

Priekšrocības

LC-LC dupleksais adapteris piedāvā uzticamu optisko izlīdzināšanu un zemu atpakaļatstarošanos, izmantojot keramisko ferulas uzmavu, saglabājot signāla integritāti daudzmodu OM5 šķiedrās. Tā krāsu kodētais zaļais korpuss ļauj ātri vizuāli identificēt OM5 kategorijas kabeļus uzstādīšanas un apkopes laikā. Kompaktais LC formas faktors nodrošina augstu pieslēgvietu blīvumu komutācijas paneļos un korpusos, vienlaikus atbalstot standarta daudzmodu pārraides raksturlielumus.

Piemērots

• OM5 daudzmodu šķiedru komutācijai datu centros un serveru telpās
• Lokālā tīkla mugurkaula un horizontālajai sadalei
• Optisko šķiedru komutācijas paneļiem un adapteru plāksnēm
• Maza attāluma lielas joslas platuma lietojumiem, izmantojot daudzmodu šķiedru

Galvenās specifikācijas

• Savienotāja tips: LC dupleksais abos galos (adaptera savienošana)
• Šķiedras režīms: Daudzmodu OM5
• Korpusa krāsa: Zaļa (OM5 identifikācija)
• Ferulas izlīdzināšana: Keramiskā uzmava precīzai savienošanai
• Daudzums iepakojumā: 1 vienība iepakojumā
• Formas faktors: Kompakts LC nospiedums augsta blīvuma instalācijām

Lietošana

Uzstādiet LC-LC duplekso adapteri saderīgā adapteru panelī vai priekšējā plāksnē, kas paredzēta LC dupleksajiem savienotājiem. Pārliecinieties, ka abi savienotāji ir LC daudzmodu spraudņi, un uzmanīgi ievietojiet tos adapterī, līdz jūtama droša mehāniskā savienošanās. Pārbaudiet pareizu savienotāju novietojumu un veiciet standarta optisko zudumu un nepārtrauktības testēšanu, izmantojot atbilstošu daudzmodu gaismas avotu un jaudas mērītāju vai OTDR, kas konfigurēts OM5 šķiedrai, lai pārbaudītu pieļaujamās ievietošanas zudumu un atpakaļatstarošanās zudumu vērtības.

Ieteikumi

Rīkojieties ar adapteri un pievienotajiem šķiedru savienotājiem ar tīrām rokām un izmantojiet šķiedru tīrīšanas rīkus, lai pirms savienošanas notīrītu putekļus vai netīrumus. Uzglabājiet neizmantotos adapterus ar putekļu vāciņiem, lai novērstu piesārņojumu. Izmantojiet šo adapteri vidē standarta iekštelpu temperatūras diapazonā un izvairieties no mehāniskas slodzes vai liekšanas rādiusiem, kas ir mazāki par ieteiktajām robežvērtībām daudzmodu šķiedrai.
