Optisko šķiedru savienotājs PCB SC Simplex sievišķais uz SC Simplex sievišķais DeLOCK 86932

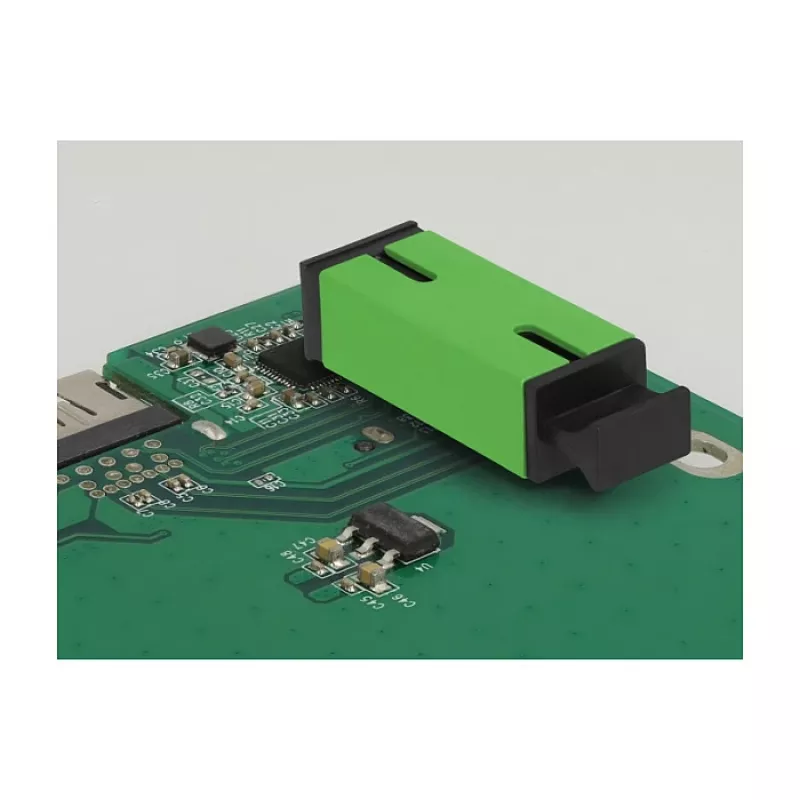

DeLOCK optisko šķiedru savienotājs PCB SC Simplex sievišķais uz SC Simplex sievišķais (MPN 86932, EAN 4043619869329) ir uz PCB montējams optisko šķiedru savienotājs, kas paredzēts vienmoda SC Simplex savienojumiem. Plakanais, zaļais savienotājs ir 14,6 mm (platums) × 27,4 mm (dziļums) × 12,8 mm (augstums) liels un nodrošina tiešu savienojumu starp optisko šķiedru savienotājiem un uz PCB montētām shēmām.

Priekšrocības

Šis savienotājs nodrošina kompaktu, zema profila risinājumu SC Simplex sievišķo optisko šķiedru savienojumu integrēšanai iespiedshēmu platēs. Konstrukcija atbalsta uzticamus vienmoda savienojumus un ietver putekļu aizsargvāciņu, lai uzturētu uzmavu tīru un novērstu piesārņojumu.

Piemērots

• Uz PCB montētiem vienmoda SC Simplex optisko šķiedru savienojumiem
• Telekomunikāciju un datu pārraides iekārtām, kurām nepieciešami SC savienotāji
• Optisko šķiedru testēšanai un savienojumu paneļu integrēšanai uz PCB

Galvenās specifikācijas

• Savienotāja tips: SC Simplex sievišķais uz SC Simplex sievišķais
• Montāža: PCB
• Pielietojums: vienmoda šķiedra
• Izmēri: 14,6 mm (P) × 27,4 mm (D) × 12,8 mm (A)
• Krāsa: zaļa
• Zīmols: DELOCK
• MPN: 86932
• EAN: 4043619869329

Lietošana

Montējiet savienotāju uz PCB, izmantojot norādīto nospiedumu un lodēšanas punktus. Ievietojiet SC Simplex optisko šķiedru savienotājus katrā sievišķajā SC pieslēgvietā, līdz tie nofiksējas vietā, nodrošinot pareizu ferulas izlīdzināšanu. Vienmoda savienojumiem izmantojiet atbilstošus vienmoda optisko šķiedru kabeļus un ievērojiet standarta optisko šķiedru apiešanās procedūras, lai izvairītos no šķiedru saliekšanas vai sprieguma.

Ieteikumi

Kad savienotājs nav pievienots optiskajai šķiedrai, turiet komplektā iekļauto putekļu vāciņu uzliktu, lai novērstu piesārņojumu. Pirms savienošanas notīriet savienotāju gala virsmas un ievērojiet ESD piesardzības pasākumus un PCB apiešanās labāko praksi uzstādīšanas laikā.
