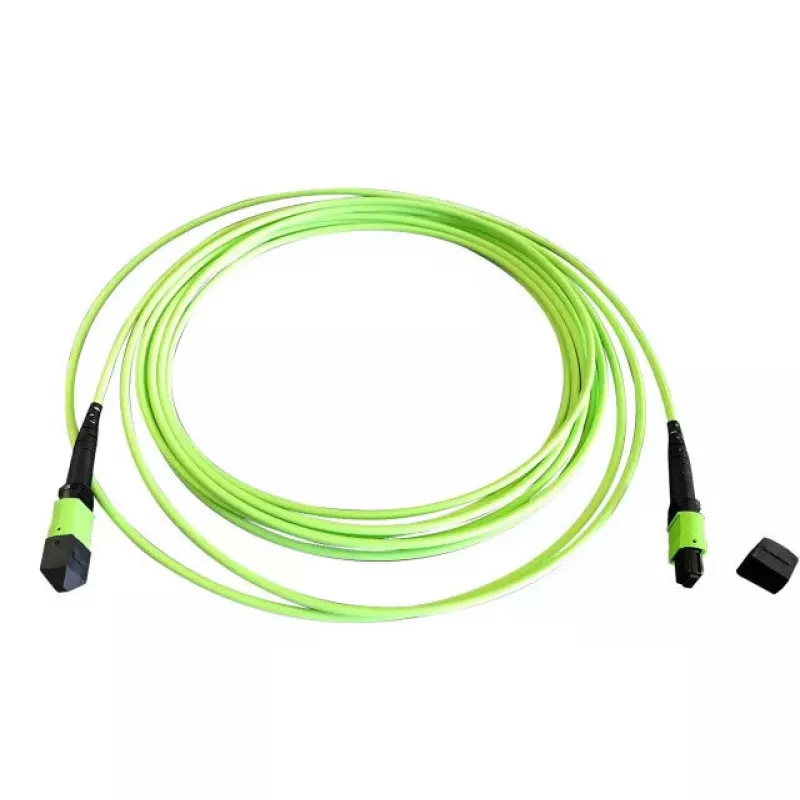

Fibre optic MTP kabelis EFB Elektronik MTPF12MTPFOM5-5, OM5, MTP–MTP, 5 m, 50 µm

EFB Elektronik MTPF12MTPFOM5-5 ir 5 m garš daudzmodu optiskās šķiedras kabelis ar OM5 gradienta indeksa stiklu un MTP savienotājiem abos galos. Ar 50 µm serdes diametru kabelis ir izstrādāts augsta blīvuma InfiniBand un datu centru starpsavienojumiem, kur nepieciešama īsviļņu viļņgaruma dalīšanas multiplexēšana un daudzmodu pārraide. Iepriekš terminētā MTP–MTP montāža vienkāršo uzstādīšanu starp plāksteru paneļiem, serveru tīkla kartēm un aktīvo aprīkojumu, vienlaikus saglabājot nemainīgu optisko veiktspēju vairākos kanālos.

Priekšrocības

Šis OM5 daudzmodu MTP–MTP kabelis nodrošina kompaktus savienojumus ar lielu šķiedru skaitu, kas piemērots blīvai rack videi. Tā rūpnīcā iepriekš terminētie MTP savienotāji samazina lauka terminēšanas laiku un samazina ievades zudumu mainīgumu. 50 µm serdes diametrs atbalsta standarta daudzmodu modālo joslas platuma īpašības īsa attāluma ātrgaitas posmiem un ir saderīgs ar īsviļņu multiplexēšanas sistēmām. 5 m garums piedāvā elastību tipiskiem skapju-starp-skapjiem vai aprīkojuma-pie-plākstera-paneļa trasējumiem bez liekas vaļības.

Piemērots

• Datu centru maģistrāles posmiem un horizontālajiem šķērssavienojumiem
• Augsta blīvuma plāksteru paneļiem un kasešu-starp-kasetēm savienojumiem
• InfiniBand klasteriem un HPC starpsavienojumiem
• Īsviļņu viļņgaruma dalīšanas multiplexēšanas (SWDM) daudzmodu izvietojumiem
• Serveru augšupsaitēm un slēdžu-starp-slēdžiem optiskajiem posmiem rack iekšienē

Galvenās specifikācijas

• Šķiedras tips: OM5 gradienta indeksa daudzmodu
• Savienotāja tips: MTP uz MTP, rūpnīcā terminēts, vīrišķais/vīrišķais
• Serdes diametrs: 50 µm
• Kabeļa garums: 5 metri
• Piemērots īsa attāluma, augsta blīvuma daudzmodu pārraidei un SWDM
• Tipisks lietojums: datu centru un rack līmeņa optiskie starpsavienojumi

Kā lietot

Izvelciet MTP–MTP kabeli starp diviem plānotajiem plāksteru paneļiem, kasetēm vai ierīcēm, ievērojot lieces rādiusa ierobežojumus. Saskaņojiet MTP savienotājus ar uztverošo adapteri vai kaseti un ievietojiet, līdz savienotāja fiksators nofiksējas. Pārbaudiet polaritāti un kanālu kartēšanu saskaņā ar tīkla plānu, pēc tam testējiet katru šķiedras kanālu ar atbilstošu optisko testēšanas aprīkojumu, lai apstiprinātu ievades zudumu un nepārtrauktību pirms kabeļu pārvaldības pabeigšanas. Neveiciet MTP savienotāju lauka terminēšanu; izmantojiet rūpnīcā terminētas montāžas, lai nodrošinātu rūpnīcas kontrolētu savienotāju veiktspēju.

Ieteikumi

Glabājiet un rīkojieties ar kabeli, lai izvairītos no ciešiem līkumiem un saspiešanas. Izmantojiet kabeļu pārvaldības piederumus skapjos, lai saglabātu minimālo lieces rādiusu, un marķējiet abus galus skaidrai kanālu identifikācijai. Labākai veiktspējai SWDM vai ātrgaitas daudzmodu posmos veiciet šķiedras sertifikāciju un periodiski uzraugiet ievades zudumu.
