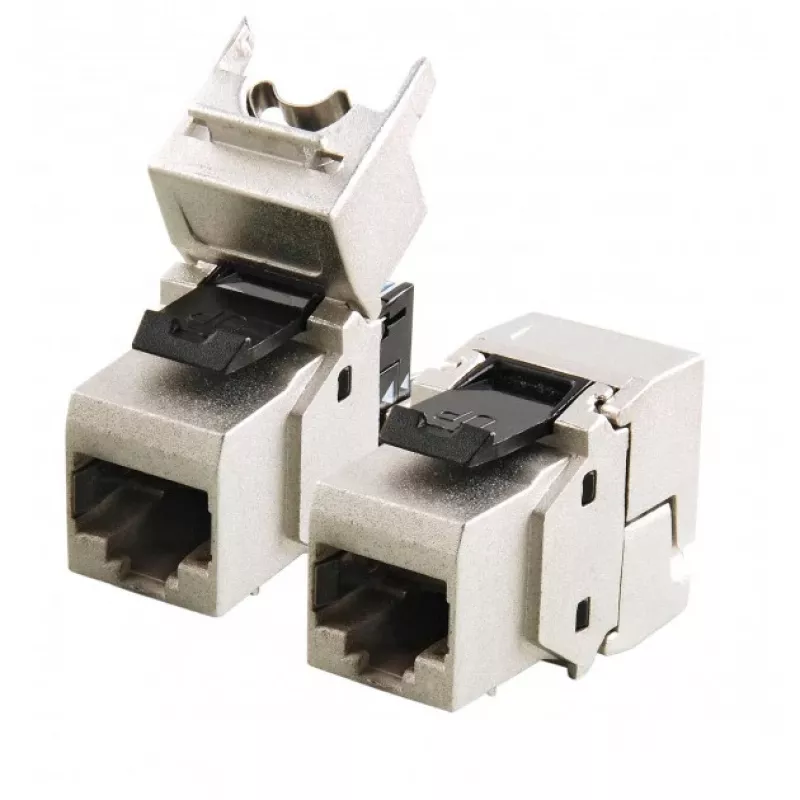

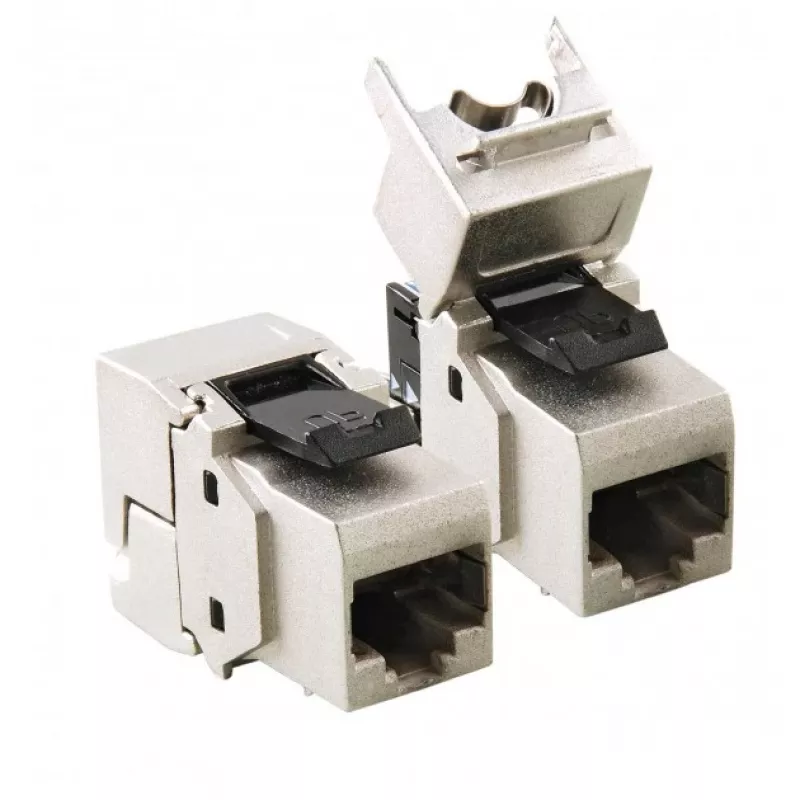

Keystone Modulis EFB Elektronik E-20070

Keystone ligzda ar cinka spiediena liešanas korpusu un atsevišķu putekļu vāciņu, kas paredzēta uzticamiem tīkla savienojumiem. Modulis nodrošina EA klases veiktspēju atbilstoši ISO 11801 AMD1:2009 un AMD2:2010-04 un ietver kompaktu kabeļu pārvaldnieku, kas ir saderīgs ar AWG24/1 līdz AWG22/1 vadītāju izmēriem.

Priekšrocības

Cinka spiediena liešanas korpuss nodrošina mehānisku izturību, bet atsevišķais putekļu vāciņš aizsargā kontaktus, kad modulis netiek izmantots. EA klases atbilstība garantē augstfrekvences veiktspēju, kas piemērota 10 Gigabit Ethernet lietojumiem. Iebūvētais kompaktais kabeļu pārvaldnieks vienkāršo terminēšanu AWG24/1 līdz AWG22/1 vadītājiem, un ligzda atbalsta PoE+ (IEEE 802.3at). Spriedzes samazināšana ar kabeļa saiti samazina mehānisko slodzi uz kabeļa terminējumu.

Galvenās specifikācijas

• Korpusa materiāls: cinka spiediena liešana
• Putekļu vāciņš: atsevišķs, noņemams
• Veiktspējas klase: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Kabeļu pārvaldnieks: kompakts, AWG24/1 .. AWG22/1
• Pāru elektroinstalācija: TIA/EIA 568 A/B
• PoE atbalsts: PoE+ (IEEE 802.3at)
• Spriedzes samazināšana: ar kabeļa saiti

Kā lietot

Noņemiet kabeļa apvalku atbilstoši standarta uzstādīšanas praksei, ievietojiet vadītājus kompaktajā kabeļu pārvaldniekā un terminējot ievērojiet TIA/EIA 568 A vai B pāru piešķiršanu. Ievietojiet moduli keystone atverē, pievienojiet atsevišķo putekļu vāciņu, ja nepieciešams, un nostipriniet spriedzes samazināšanu ar kabeļa saiti, lai minimizētu slodzi uz terminējumu. Pēc uzstādīšanas pārbaudiet savienojamību un veiktspēju.

Ieteikumi

Izmantojiet šo keystone ligzdu instalācijām, kurām nepieciešama EA klases veiktspēja un PoE+ iespējas. Saskaņojiet vadītāja izmēru ar AWG24/1–AWG22/1, ievērojiet TIA/EIA pāru elektroinstalāciju un veiciet pēcuzstādīšanas testus, lai apstiprinātu savienojuma kvalitāti.
