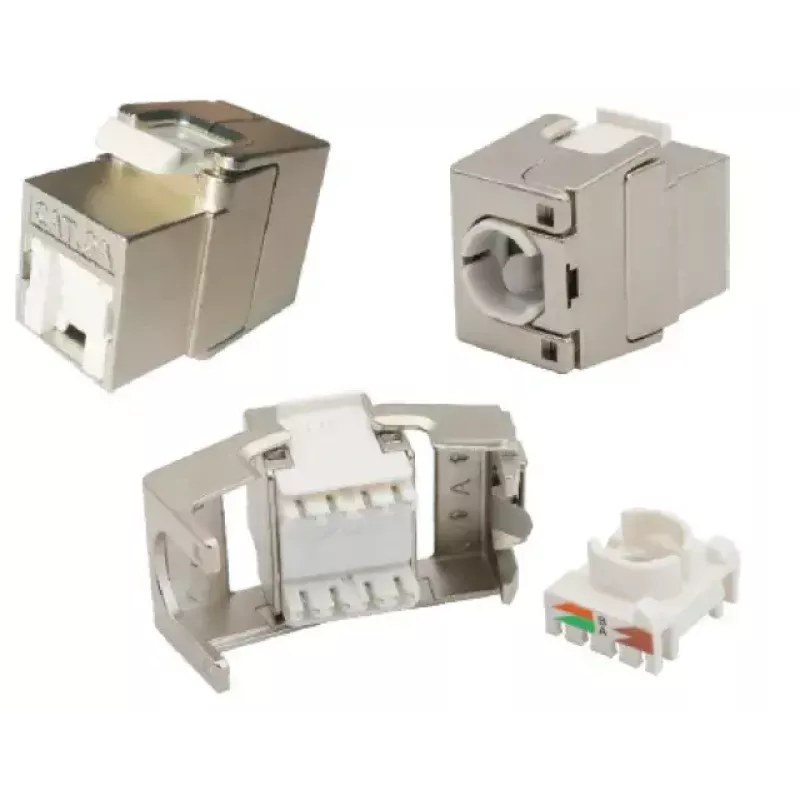

Keystone modulis EFB Elektronik E-20093, plakana konstrukcija, sudraba krāsa, RJ-45 savienotājs

EFB Elektronik E-20093 keystone modulis ir plakans, īss korpuss RJ-45 ieliktnis ar sudraba apdari, kas paredzēts uzstādīšanai saderīgās keystone sienas rozetēs un komutācijas paneļos. Piegādāts kā atsevišķs modulārs elements, tas nodrošina pilnībā ekranētu tīkla pieslēgvietu ar veiktspējas raksturlielumiem, kas piemēroti ātrdarbīgiem Ethernet tīkliem, tostarp 10 Gigabit Ethernet. Samazinātais uzstādīšanas dziļums padara to piemērotu iebūvējamām kārbām un citām ierobežotas vietas montāžas vietām.

Priekšrocības

Šis keystone modulis piedāvā pilnībā ekranētu konstrukciju, lai atbalstītu stabilu datu pārraidi un samazinātu elektromagnētiskos traucējumus strukturētajā kabeļošanā. Īsais uzstādīšanas dziļums 30,5 mm ļauj to montēt vietās, kur ir ierobežota telpa. Modulis ir paredzēts ātrai, vieglai montāžai ar minimālu instrumentu izmantošanu, nodrošinot ātru uzstādīšanu bez speciāliem terminēšanas instrumentiem. Sudraba apdare nodrošina neitrālu izskatu, kas sader ar lielāko daļu sienas rozešu un paneļu.

Piemērots

• 10 Gigabit Ethernet un citiem ātrdarbīgiem LAN savienojumiem
• Dzīvojamo un komerciālo telpu sienas rozešu instalācijām ar ierobežotu dziļumu
• Komutācijas paneļiem, kur nepieciešami vietu taupoši īsa korpusa moduļi
• Ekranētas tīkla kabeļošanas vidēm, kur svarīga EMI samazināšana

Galvenās specifikācijas

• Savienotāja veids: RJ-45, viena pieslēgvieta
• Konstrukcija: plakans / īsa korpusa modulārs ieliktnis
• Ekranējums: pilnībā ekranēts dizains uzlabotai EMI aizsardzībai
• Apdare: sudraba krāsas korpuss
• Uzstādīšanas dziļums: 30,5 mm (īss uzstādīšanas dziļums iebūvējamām vai šaurām vietām)
• Veiktspēja: piemērots 10 Gigabit Ethernet lietojumiem
• Iepakojums: viens modulis iepakojumā

Lietošana

Ievietojiet EFB Elektronik īsa korpusa RJ-45 keystone moduli saderīgā keystone sienas rozetē vai komutācijas panelī, līdz tas nofiksējas vietā. Izvadiet un terminējiet tīkla kabeli saskaņā ar standarta kabeļošanas praksi ekranētam vītajam pārim (STP) vai saderīgiem kabeļu veidiem, nodrošinot ekrāna nepārtrauktību, ja to pieprasa instalācija. Pēc terminēšanas nostipriniet kabeli un pārbaudiet pieslēgvietu ar piemērotiem tīkla testeriem, lai pārbaudītu savienojamību un veiktspēju līdz paredzētajam Ethernet ātrumam.

Ieteikumi

Izmantojiet šo pilnībā ekranēto keystone moduli instalācijās, kur nepieciešama augsta datu caurlaidspēja un EMI aizsardzība. Lai sasniegtu labākos rezultātus ar 10 Gigabit Ethernet, ievērojiet kategoriju un instalācijas standartus attiecībā uz kabeļošanu un ekranēšanu, veiciet pareizu kabeļa terminēšanu un pārbaudiet savienojuma veiktspēju ar sertificētu testeri. Izvairieties no pārmērīgas kabeļu locīšanas moduļa tuvumā, lai saglabātu signāla integritāti.
