Keystone modulis CAT 6A Digitus DN-93615-24

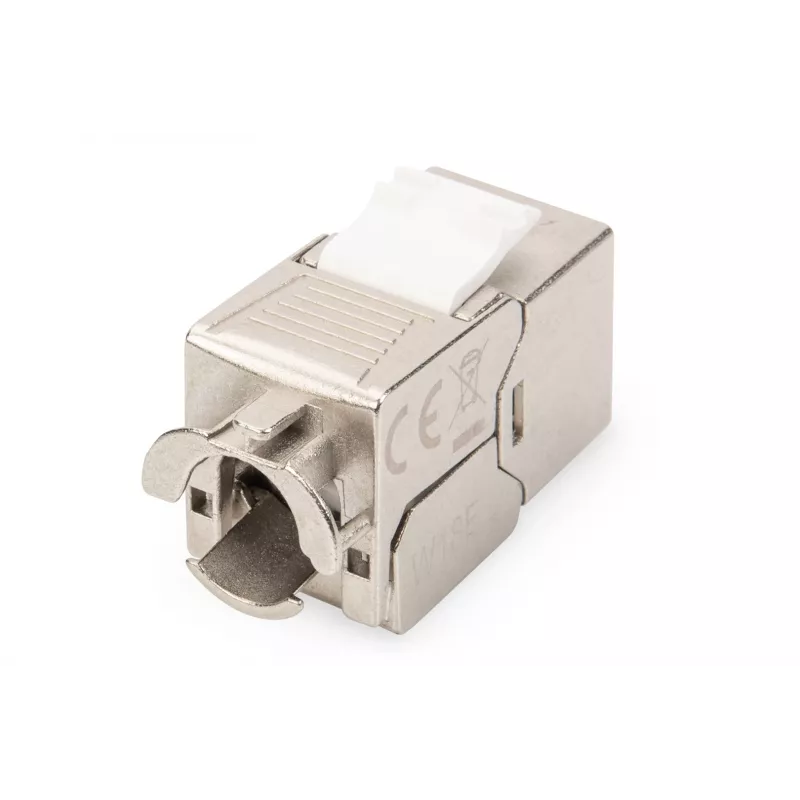

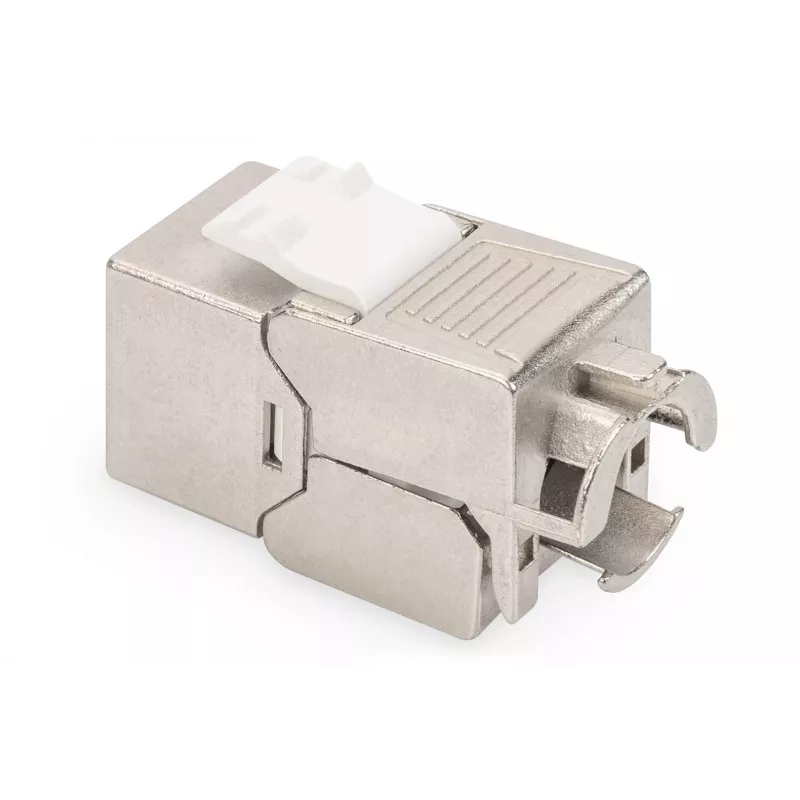

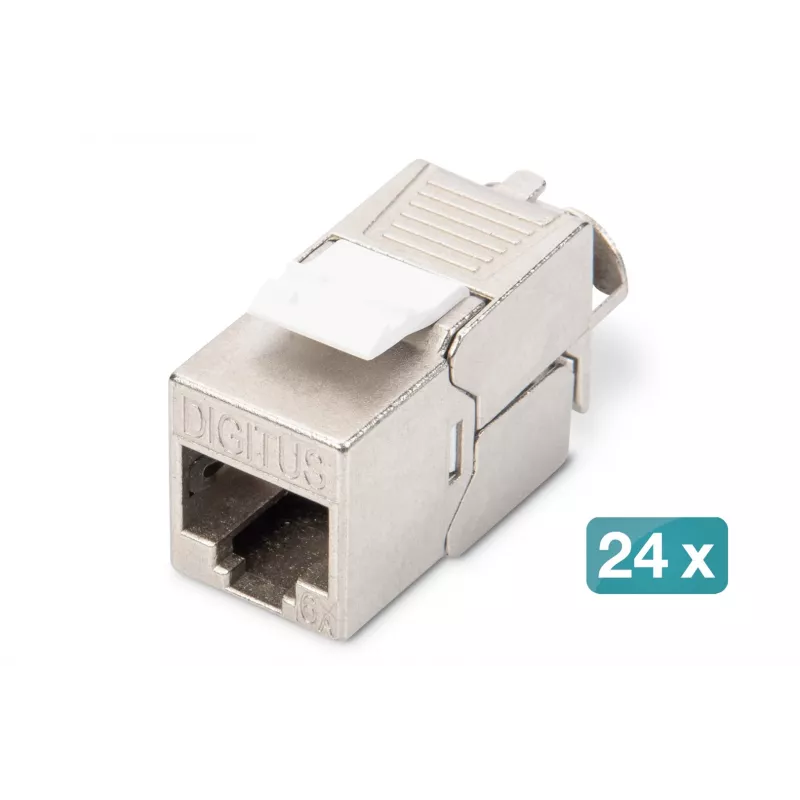

Digitus Keystone modulis CAT 6A (DN-93615-24) ir ekranēts, bezinstrumentu keystone ieliktnis augstas veiktspējas Ethernet instalācijām. Tam ir LSA izolācijas nobīdes savienotājs, 360° kontakta ekranējums un putekļu aizsargvāciņš RJ45 ligzdai. Kompaktais, sudrabainā cinka korpuss ar niķelētiem kontaktiem ir paredzēts sērijveida montāžai (24 moduļi 19" 1U panelī) un uzstādīšanai modulārās sadales kārbās, atbalstot PoE standartus IEEE 802.3af/at/bt.

Priekšrocības

Šis keystone modulis nodrošina ātru un drošu vadu terminēšanu bez īpašu instrumentu nepieciešamības, izmantojot krāsu kodētas LSA sliedes, kas atbilst EIA/TIA 568 A & B standartiem. 360° kontakta ekranējums un ekranētā CAT 6A konstrukcija uzlabo EMI aizsardzību un signāla integritāti. Tā kompaktie izmēri (14 mm platums, 34 mm dziļums, 20 mm augstums) un izturīgais cinka korpuss nodrošina uzticamu ilgtermiņa lietošanu un vieglu sērijveida uzstādīšanu sadales paneļos un sadales kārbās.

Piemērots

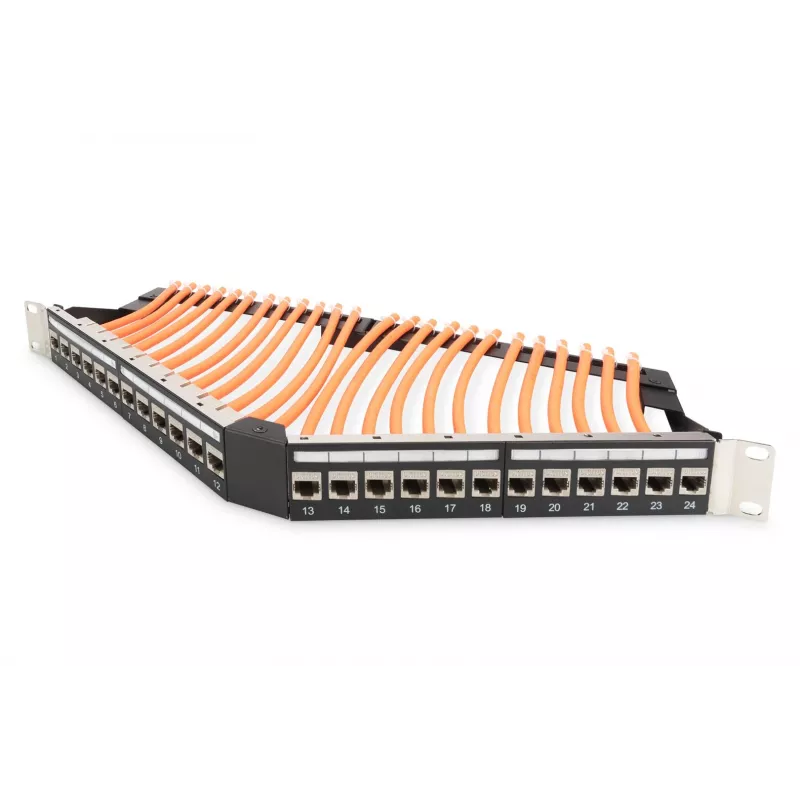

• Ielāpu paneļiem un 19" 1U sadales paneļiem (sērijveida uzstādīšana)
• Modulārām sadales kārbām un lauka instalācijām (montāža bez instrumentiem)
• Augstas veiktspējas Ethernet tīkliem, kam nepieciešami ekranēti CAT 6A savienojumi
• PoE izvēršanai, ieskaitot IEEE 802.3af, 802.3at un 802.3bt (4PPoE)

Galvenās specifikācijas

• Modelis: DN-93615-24
• Kategorija: Ekranēts CAT 6A keystone modulis
• Savienotāja tips: LSA izolācijas nobīdes kontakts
• Ekranējums: 360° kontakta ekranējums
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Korpusa materiāls: cinks, izstrādājuma krāsa: sudrabaina
• Kontakti: niķelēti
• Izmēri (P×D×A): 14 mm × 34 mm × 20 mm
• Svars: 0,022 kg
• Sertifikāti: GHMT

Lietošana

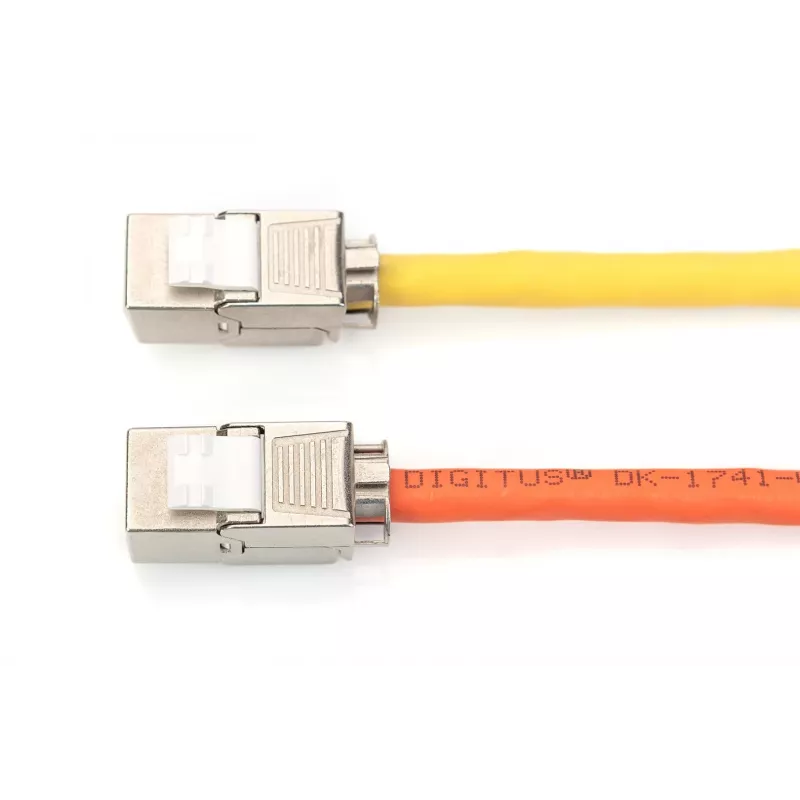

Sagatavojiet tīkla kabeli, noņemot ārējo apvalku līdz ieteicamajam garumam, un izlīdziniet vadu pārus ar krāsu kodētajām LSA sliedēm saskaņā ar EIA/TIA 568 A vai B standartu. Iespiediet vadus izolācijas nobīdes savienotājā, līdz tie pilnībā iegulstas; nav nepieciešami papildu krampēšanas instrumenti. Ievietojiet keystone moduli paneļa vai sadales kārbas izgriezumā, līdz tas nofiksējas, un uzlieciet putekļu aizsargvāciņu RJ45 ligzdai, kad tā netiek izmantota.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ekranētu Ethernet kabeli (FTP/STP) ar nepārtrauktu zemējuma savienojumu līdz ielāpu panelim vai šasijai. Ievērojiet PoE jaudas klases prasības un kabeļa garuma ierobežojumus savai instalācijai. Uzglabājiet moduļus sausā vidē un izvairieties no mehāniskas slodzes sērijveida montāžas laikā.
