Keystone modulis DIGITUS CAT 8.1 ekranēts plakans RJ-45, bezinstrumentu montāža — 24 gab.

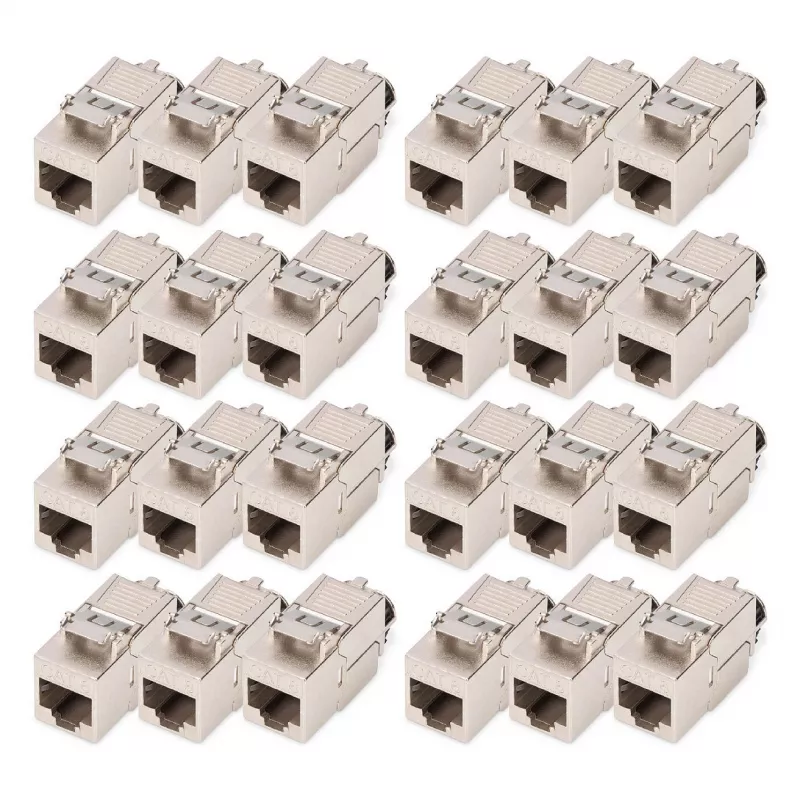

DIGITUS CAT 8.1 ekranēts plakans RJ-45 Keystone modulis (24 gab. iepakojumā) ir bezinstrumentu keystone savienotājs, kas paredzēts ātrgaitas Ethernet kabeļu sistēmām datu centros un strukturētās LAN vidēs. Plakanais RJ-45 dizains un ekranētais korpuss nodrošina aizsardzību pret elektromagnētiskiem traucējumiem (EMI), vienlaikus atbalstot 8.1 kategorijas veiktspēju 25/40GBase-T saitēm. Šie moduļi ir piemēroti uzstādīšanai keystone sienas kontaktligzdās, patch paneļos un 19" 1U sadales paneļos, kur nepieciešama telpu taupoša, augsta blīvuma terminācija.

Priekšrocības

Ekranētā konstrukcija ar 360° ekrāna kontaktu un niķelētu cinka spiedlieta korpusu nodrošina konsekventu EMI aizsardzību un mehānisko izturību. Bez instrumentiem veicamā montāža un LSA-saderīgā terminācija (ar krāsu kodu T568A/B) paātrina uzstādīšanu un samazina nepieciešamību pēc papildu instrumentiem. Modulis atbalsta augstas frekvences veiktspēju līdz 2000 MHz un 25/40GBase-T pastāvīgajās un kanālu saitēs, vienlaikus atbalstot arī PoE standartus, tostarp IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE) pastāvīgo saišu konfigurācijās.

Piemērots

• Top-of-Rack (ToR) un Middle-of-Row (MoR) kabeļu sistēmām datu centros
• Augsta blīvuma 19" 1U patch paneļiem un sadales paneļiem
• Keystone sienas kontaktligzdām un strukturēto kabeļu sistēmu instalācijām uzņēmumu LAN tīklos
• Vidēm, kur nepieciešama EMI aizsardzība ātrgaitas saitēm

Galvenās specifikācijas

• Kategorijas veiktspēja: 8.1 kategorija / I klase
• Frekvences diapazons: līdz 2000 MHz
• Atbalstītā pārraide: 25/40GBase-T (pastāvīgā saite līdz 24 m, kanāls līdz 30 m)
• Vadītāju diapazons: AWG 22 (ciets) līdz 26 (savīts)
• Terminācijas veids: bezinstrumentu montāža ar LSA griešanas skavu, ar krāsu kodu T568A/B
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE pastāvīgā saitē)
• Korpusa materiāls: niķelēts cinka spiedliets
• RJ45 ligzdas materiāls: ABS (UL 94V-0); kontakti: niķelēta fosfora bronza ar 0,5 µ zelta pārklājumu
• Ekranējums: 360° ekrāna kontakts; niķelēts bronzas ekranējums RJ-45
• Iespiedshēmas plate: FR4 (UL 94V-0)
• Ievietošanas spēks: maks. 30 N
• Stiepes slodze starp ligzdu un spraudni: 7,7 kg
• Darba temperatūras diapazons: -20 °C līdz +70 °C
• Ligzdas savienojumu cikli: > 750
• Termināļu cikli: > 200
• Izolācijas pretestība: > 500 MΩ
• Kontaktu pretestība: < 20 mΩ
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)
• Dizains: plakans RJ-45, keystone formāts; iepakojuma daudzums: 24 gabali

Lietošana

Sagatavojiet kabeli, noņemot ārējo apvalku līdz ieteicamajam garumam, un sakārtojiet vadītājus atbilstoši izvēlētajam T568A vai T568B krāsu kodam. Ievietojiet vadītājus moduļa terminācijas laukos un izmantojiet iebūvēto LSA griešanas skavu, lai nostiprinātu un apgrieztu vadus bez papildu instrumentiem. Iespiediet keystone moduli saderīgā keystone sienas kontaktligzdā vai patch panelī, līdz tas nofiksējas. Ātrgaitas 25/40GBase-T pastāvīgo saišu lietojumos ievērojiet maksimāli atbalstītos saišu garumus un sekojiet datu centru kabeļu sistēmu praksei attiecībā uz ekrāna nepārtrauktību un zemējumu.

Ieteikumi

Nodrošiniet nepārtrauktu ekrāna kontaktu, uzturot pareizu kabeļa ekrāna termināciju un zemējumu. Izmantojiet kabeļu tipus un uzstādītājus, kas atbilst 8.1 kategorijas uzstādīšanas vadlīnijām, un pārbaudiet saites veiktspēju ar atbilstošiem sertifikācijas instrumentiem pēc uzstādīšanas. Nepārsniedziet norādītos pastāvīgo un kanālu saišu garumus, lai nodrošinātu uzticamu 25/40GBase-T darbību.
