Keystone modulis EFB Elektronik E-20091

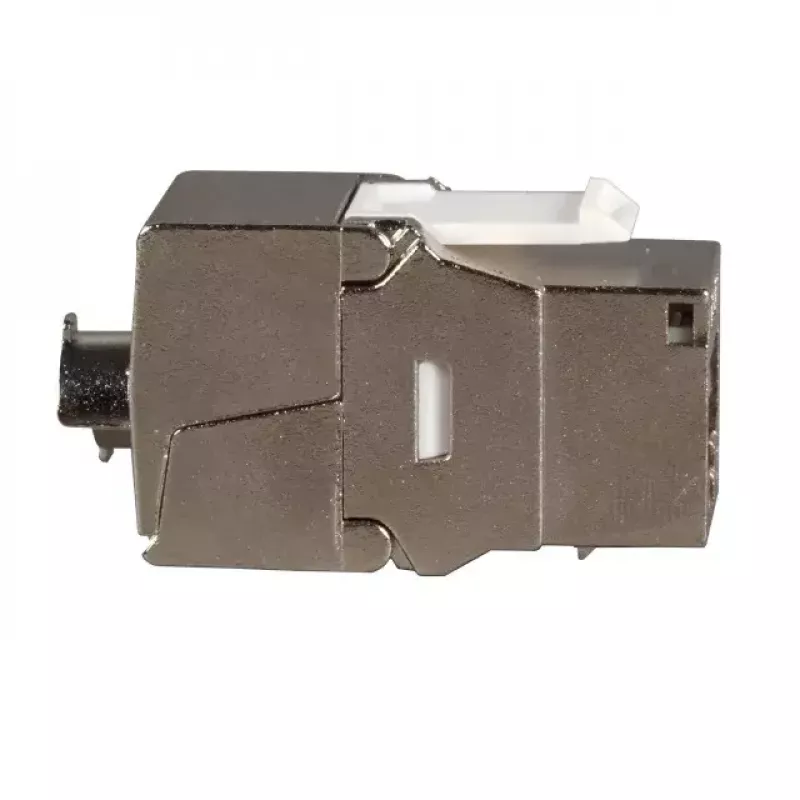

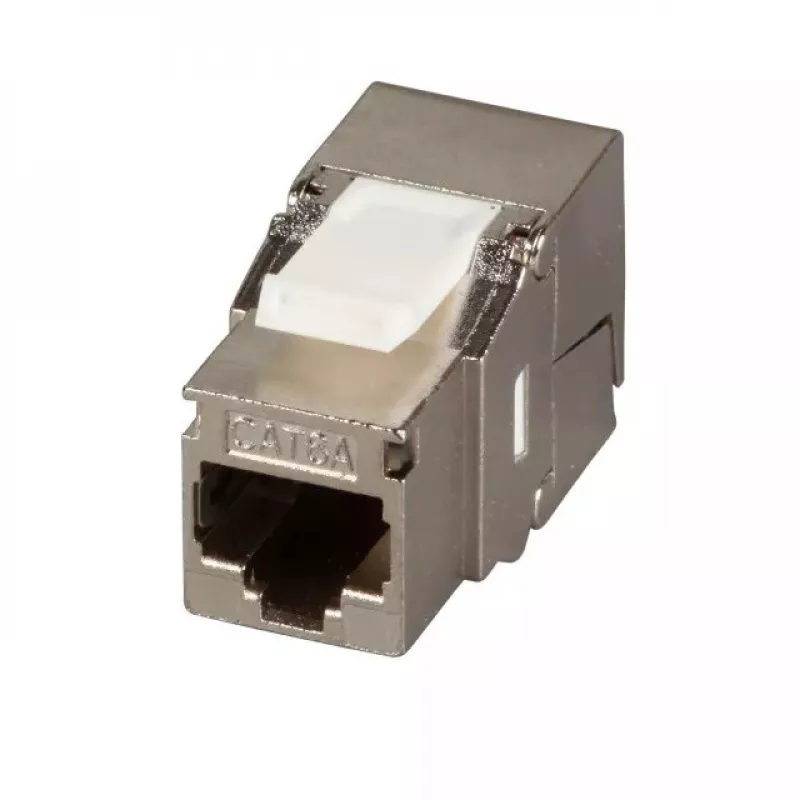

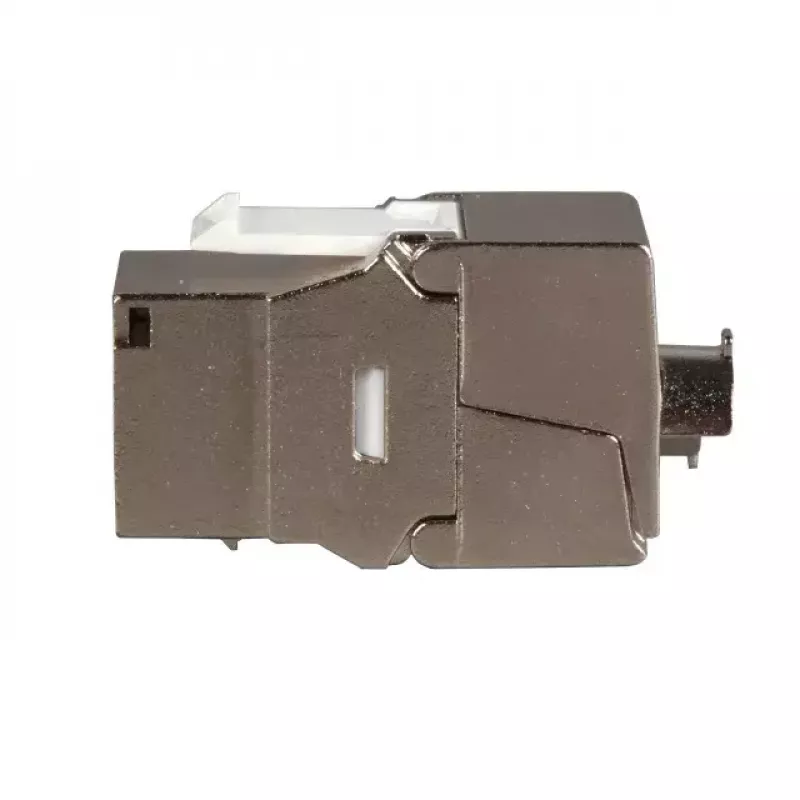

EFB Elektronik E-20091 keystone modulis ir ekranēta, no cinka preslieta komponente ar RJ-45 savienotāju, kas paredzēta kompaktām un uzticamām tīkla terminācijām. Tam ir Cat.6A komponentes sertifikācija un tas atbalsta PoE/PoE+, lai nodrošinātu saderību ar modernām tīkla barošanas prasībām. Modulis ir piemērots uzstādīšanai keystone-saderīgos sadales paneļos un rāmjos, un tiek pārdots kā atsevišķa vienība metāliskā apdarē.

Priekšrocības

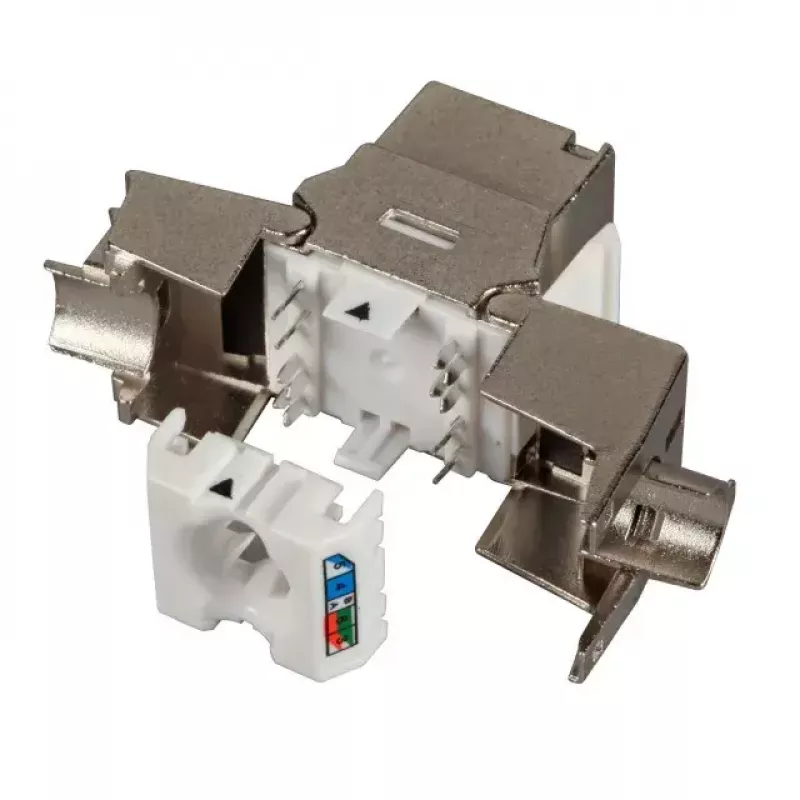

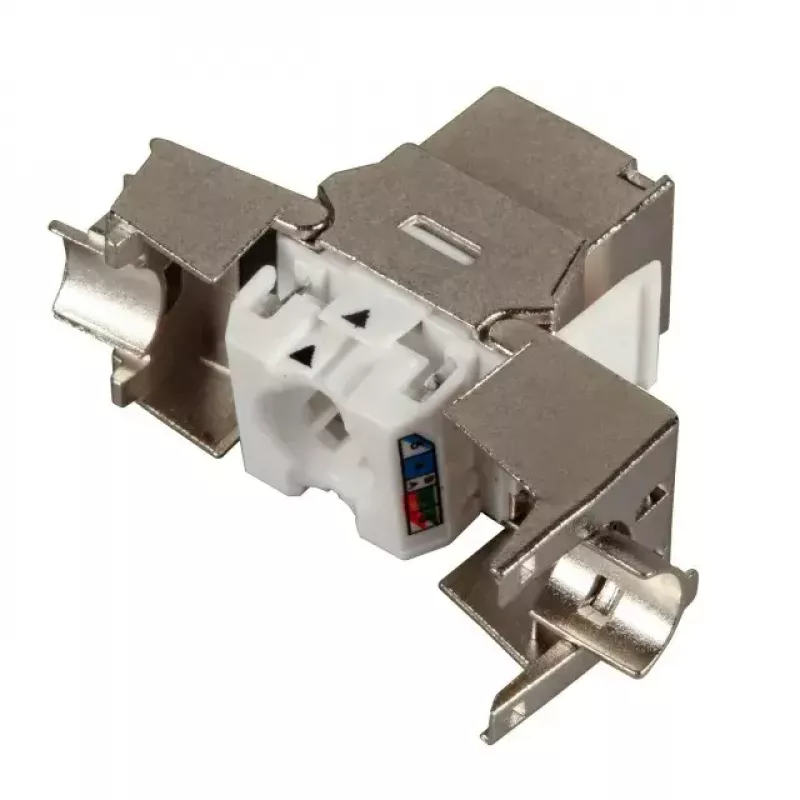

Cinka preslietais korpuss nodrošina izturīgu, 360° ekrāna kontaktu un atsevišķu zemējumu aizmugurē. Sertifikācija atbilstoši ISO/IEC 11801 Ed.2.2 un IEC 60603-7-51 apstiprina Cat.6A veiktspēju. Kompakts kabeļu priekšsašķirotājs un elastīgs stiepes samazinājums pielāgojas dažādiem vadu tipiem un kabeļu diametriem, savukārt neatkarīgais ekrāna kontakts un divi kabeļu sajūgi nodrošina kabeļa fiksāciju un ekranējuma integritāti.

Piemērots

• Strukturētu kabeļu instalācijām, kurām nepieciešama Cat.6A veiktspēja
• Tīkliem, kas piegādā PoE vai PoE+ ierīces
• Keystone-saderīgām sienas rozetēm, patch paneļiem un sadales rāmjiem (nav piemērots UAE izvadiem)

Galvenās specifikācijas

• Zīmols: EFB Elektronik, Modelis: E-20091
• Sertifikācija: Cat.6A komponente – ISO/IEC 11801 Ed.2.2; IEC 60603-7-51
• Korpuss: Ekranēts cinka presliets
• Savienotājs: RJ-45
• Kabeļu saderība: AWG 24/1 .. 22/1 un AWG 26/7 .. 24/7
• Maksimālais kabeļa diametrs: 8,5 mm
• Pāru krāsu kods: TIA 568A/B
• Barošana: PoE / PoE+ atbilstoši IEEE802.3af/at
• Zemējums: Atsevišķs aizmugures zemējuma kontakts
• Montāža: Keystone pēda (nav paredzēts UAE)
• Pārdots: Atsevišķa vienība; Apdare: Metāliska

Kā lietot

Terminējiet tīkla kabeli, izmantojot kompakto priekšsašķirotāju, kas paredzēts norādītajiem AWG diapazoniem, un sekojiet TIA 568A vai 568B pāru krāsu kodējumam. Ievietojiet moduli keystone-saderīgā atverē sienas rozetē vai patch panelī, līdz tas nofiksējas vietā. Nostipriniet kabeli ar elastīgo stiepes samazinājumu un diviem iekļautajiem kabeļu sajūgiem, nodrošinot, ka ekrāns veido kontaktu ar 360° zemējuma ceļu un, ja nepieciešams, ir pievienots atsevišķais aizmugures zemējuma kontakts.

Ieteikumi

Izmantojiet E-20091 instalācijās, kurām nepieciešama Cat.6A veiktspēja un PoE/PoE+ atbalsts. Neuzstādiet UAE tipa izvados. Lai nodrošinātu vislabāko ekranējumu un zemējumu, pārliecinieties, ka aizmugures zemējuma kontakts ir pievienots paneļa zemējuma vadītājam, un izvēlieties kabeļus ar diametriem norādītajā diapazonā (≤ 8,5 mm).
