Fotoelektriskais dakšas sensors Panasonic PM-Y65-P, Y tipa dakša, 5–24 V līdzstrāva, gaismas/tumsas ieslēgšanās

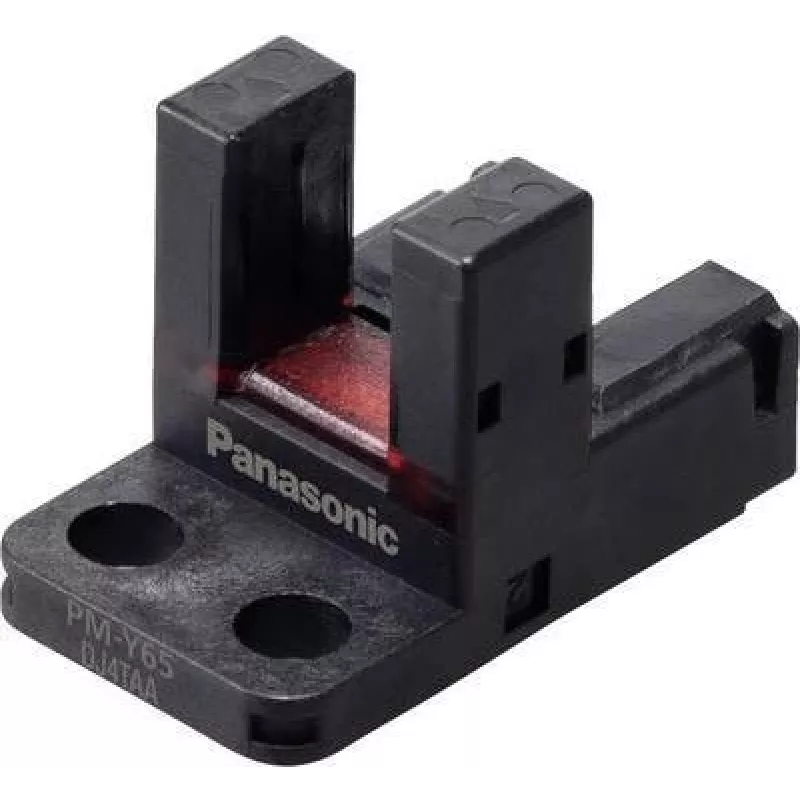

Panasonic PM-Y65-P ir Y tipa fotoelektriskais dakšas sensors, kas paredzēts precīzai objektu noteikšanai automatizācijā un materiālu apstrādē. Kompaktā dakšas konstrukcija nodrošina šauru noteikšanas spraugu, kas uztver mazas detaļas, etiķetes, malas un līdzīgus mērķus ražošanas līnijās un pacelšanas-novietošanas sistēmās. Sensors pieņem 5–24 V līdzstrāvas barošanu un atbalsta gan gaismas, gan tumsas ieslēgšanas režīmus, lai pielāgotos dažādām vadības loģikas prasībām.

Priekšrocības

Y tipa dakšas dizains nodrošina stabilu, atkārtojamu plānu vai mazu priekšmetu noteikšanu bez kontakta. Plašais barošanas sprieguma diapazons no 5 līdz 24 V līdzstrāvai vienkāršo integrāciju ar standarta vadības spriegumiem. Izvēlama gaismas un tumsas ieslēgšanas darbība nodrošina savietojamību ar dažādām PLC ieejām un sensoru shēmām. Kompaktais, dakšveida korpuss atvieglo montāžu šaurās vietās un uz konveijera vadotnēm, kur sānu piekļuve ir ierobežota.

Piemērots

• Mazu komponentu un detaļu noteikšanai montāžas un pacelšanas-novietošanas iekārtās
• Etiķešu klātbūtnes un malu noteikšanai uz iepakošanas un tīkla materiālu apstrādes līnijām
• Plānu materiālu, lentes un pamatņu skaitīšanai vai pozicionēšanai
• Integrācijai automatizācijas sistēmās, kur nepieciešama bezkontakta noteikšana slēgtās telpās

Galvenās specifikācijas

• Sensora tips: fotoelektriskā dakša (Y tips)
• Barošanas spriegums: 5–24 V līdzstrāva
• Pārslēgšanas režīmi: izvēlama gaismas un tumsas ieslēgšanās
• Noteikšanas formāts: caurstaru dakšas sprauga sānu noteikšanai
• Paredzētie mērķi: mazas detaļas, etiķetes, malas, plāni materiāli

Lietošana

Uzstādiet sensoru tā, lai mērķis iet caur dakšas spraugu un sakrīt ar izstarotāju un uztvērēju. Pievienojiet ierīci 5–24 V līdzstrāvas barošanai un pieslēdziet izeju vadības ieejai atbilstoši nepieciešamajai gaismas vai tumsas ieslēgšanās loģikai. Noregulējiet montāžas pozīciju un orientāciju, lai nodrošinātu uzticamu konkrētā mērķa izmēra un materiāla noteikšanu. Pārbaudiet pārslēgšanas uzvedību, palaižot reprezentatīvus priekšmetus caur spraugu, un apstipriniet pareizu loģiku ar pakārtoto kontrolieri vai PLC.

Ieteikumi

Stabilai darbībai uzturiet dakšas spraugu tīru no gružiem un nodrošiniet konsekventu mērķa virzīšanu caur spraugu. Izmantojiet piemērotus montāžas kronšteinus, lai samazinātu vibrāciju un uzturētu izlīdzinājumu. Nosakot atstarojošus vai caurspīdīgus mērķus, validējiet pārslēgšanos uz faktiskajiem materiāliem un, ja nepieciešams, regulējiet montāžas attālumu vai leņķi, lai uzlabotu kontrastu.
