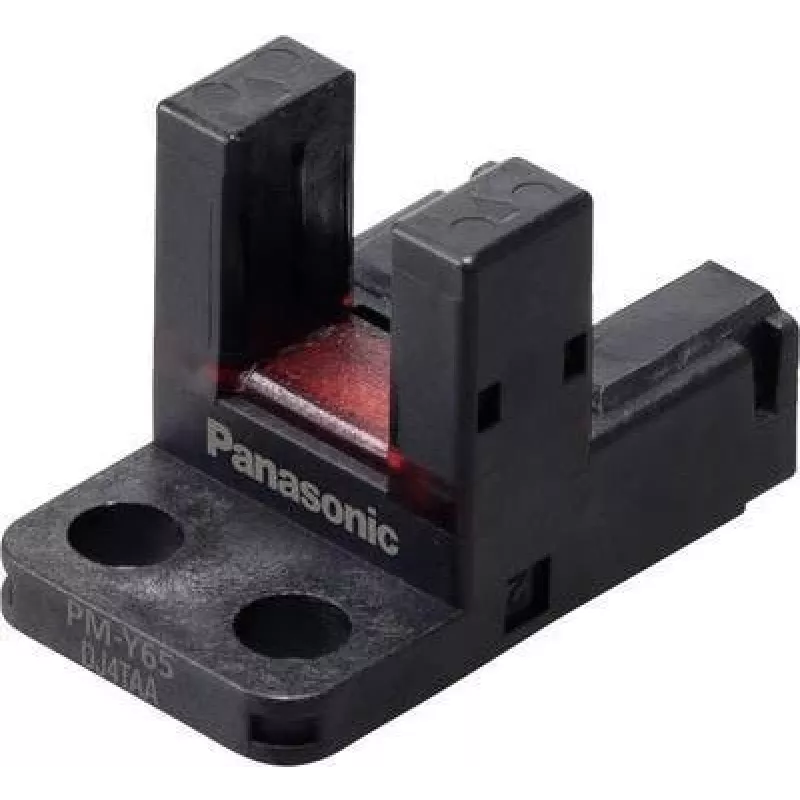

Fotoelektriskais dakšveida sensors Panasonic PM-Y65, dakšveida gaismas barjera, 5–24 V līdzstrāva, gaišā un tumšā pārslēgšana

Panasonic PM-Y65 ir dakšveida fotoelektriskais sensors, kas paredzēts uzticamai bezkontakta noteikšanai automatizācijas un pozicionēšanas uzdevumos. U-veida korpuss veido stabilu gaismas barjeru, kas nosaka mazas detaļas, etiķetes, malas un citus mērķus, kas iet caur spraugu. Sensors pieņem barošanas sprieguma diapazonu no 5 līdz 24 V līdzstrāva un atbalsta gan gaišo (gaismas darbību), gan tumšo (tumšo darbību) pārslēgšanas režīmus elastīgai integrācijai vadības shēmās.

Priekšrocības

Dakšveida dizains nodrošina konsekventu raidītāja un uztvērēja izlīdzināšanu atkārtojamai noteikšanai bez mehāniska kontakta. Plašā barošanas sprieguma saderība (5–24 V līdzstrāva) vienkāršo vadu savienošanu un padara sensoru piemērotu dažādām rūpnieciskajām vadības sistēmām. Iespēja izvēlēties gaišo vai tumšo pārslēgšanas darbību ļauj pielāgoties dažādai signalizācijas loģikai un apkārtējās gaismas apstākļiem. Kompaktais U-veida korpuss atbalsta uzstādīšanu uz konveijeru līnijām, padevējiem un montāžas stacijām, kur telpa ir ierobežota.

Piemērots

• Mazu komponentu un detaļu noteikšana uz konveijeriem
• Etiķešu un malu noteikšana iepakošanas un poligrāfijas jomā
• Pozicionēšana un klātbūtnes noteikšana montāžas iekārtās
• Skaitīšanas un šķirošanas lietojumi ar šauriem mērķiem

Galvenās specifikācijas

• Sensora tips: dakšveida fotoelektriskais sensors (U-veida gaismas barjera)
• Barošanas spriegums: 5–24 V līdzstrāva
• Izejas uzvedība: izvēlama gaišā (gaismas darbība) un tumšā (tumšā darbība) pārslēgšana
• Noteikšanas metode: caurstarojuma noteikšana dakšas spraugā
• Montāža: spraugas/dakšas montāža tiešai garām ejošu objektu noteikšanai

Kā lietot

Uzstādiet sensoru tā, lai sprauga būtu izlīdzināta ar nosakāmā objekta ceļu. Pievienojiet barošanas avotu nominālajā 5–24 V līdzstrāvas diapazonā un savienojiet izeju atbilstoši nepieciešamajai vadības loģikai gaišajai vai tumšajai pārslēgšanai. Pielāgojiet uzstādīšanas pozīciju, lai nodrošinātu, ka mērķis droši pārtrauc vai atjauno gaismas staru, ejot cauri dakšai. Pārbaudiet pareizu darbību, palaižot reprezentatīvas detaļas caur sensora spraugu un novērojot izejas reakciju vadības shēmā.

Ieteikumi

Uzstādiet sensoru vietā ar minimālu piesārņojumu dakšas atverē; periodiska raidītāja un uztvērēja virsmu tīrīšana novērš nepareizu noteikšanu. Izmantojiet drošu mehānisko montāžu un vadu atslogošanu. Ja lietojat vidē ar apkārtējo gaismu vai atspīdumiem, pārbaudiet abus pārslēgšanas režīmus, lai izvēlētos visuzticamāko izejas uzvedību jūsu lietojumam.
