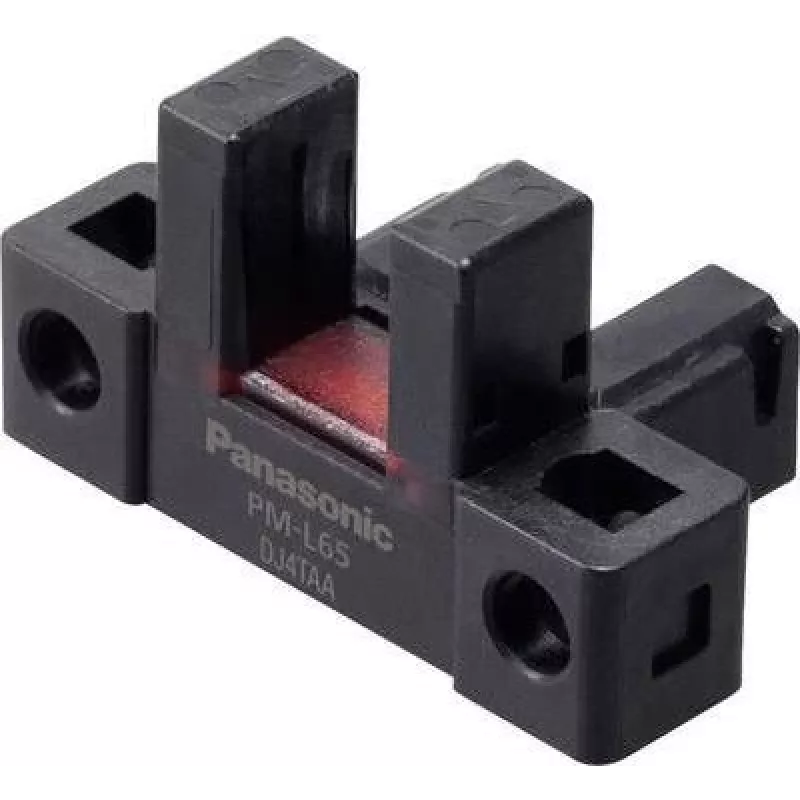

Dakšveida fotoelektriskais sensors Panasonic PM-L65 L-tipa, gaismas/tumsas pārslēgšana, 5–24 V līdzstrāva

Panasonic PM-L65 L-tipa dakšveida fotoelektriskais sensors ir caurgaitas sensora ierīce, kas paredzēta drošai mazu detaļu un etiķešu noteikšanai rūpnieciskajā automatizācijā. Tas atbalsta gan gaismas (light-on), gan tumsas (dark-on) pārslēgšanas konfigurācijas un darbojas ar barošanas spriegumu diapazonā no 5 līdz 24 V līdzstrāvas. Tā dakšveida konstrukcija nodrošina kompaktu sensora spraugu, kas piemērota klātbūtnes un pozīcijas noteikšanai konveijeru līnijās, savākšanas-izvietošanas stacijās un etiķetēšanas iekārtās.

Priekšrocības

PM-L65 piedāvā vienkāršu uzstādīšanu, pateicoties L-tipa dakšas formas faktoram un skaidrai optiskajai asij. Divi pārslēgšanas režīmi nodrošina elastību dažādiem kontrasta un atstarojuma apstākļiem, savukārt plašais barošanas sprieguma diapazons padara to saderīgu ar izplatītām rūpnieciskām līdzstrāvas energosistēmām. Caurgaitas izkārtojums nodrošina augstu noturību pret apkārtējo gaismu un piesārņojumu, salīdzinot ar difūzajiem sensoriem, nodrošinot konsekventu plānu vai zema kontrasta mērķu noteikšanu.

Piemērots

• Mazu mehānisku detaļu klātbūtnes un pozīcijas noteikšanai uz konveijeru sistēmām
• Etiķešu noteikšanai uz auduma ruļļiem vai iepakotiem izstrādājumiem
• Objektu skaitīšanai un pozicionēšanai automatizētās montāžas līnijās
• Mazu komponentu savākšanas-izvietošanas verifikācijai

Kad tas var nebūt piemērots

PM-L65 ir optimizēts objektiem, kas iziet cauri dakšas spraugai; tas nav paredzēts attālai noteikšanai vai objektu noteikšanai ārpus dakšas apertūras. Lietojumprogrammām, kurām nepieciešama noteikšana caur bieziem vai ļoti caurspīdīgiem materiāliem, vai arī kurām vajadzīga iebūvēta programmējama loģika vai uzlabota signālu apstrāde, var būt nepieciešams cits sensora tips vai ārējs kontrolieris.

Galvenās specifikācijas

• Noteikšanas metode: caurgaitas (dakšveida)
• Pārslēgšanas režīmi: gaismas (light-on) un tumsas (dark-on) izvēle
• Barošanas spriegums: 5–24 V līdzstrāva
• Montāžas stils: L-tipa dakšas korpuss spraugas noteikšanai
• Tipisks pielietojums: klātbūtnes/pozīcijas noteikšana, etiķešu noteikšana, skaitīšana

Kā lietot

Uzstādiet PM-L65 tā, lai mērķis izietu cauri dakšas spraugai perpendikulāri optiskajai asij. Izvēlieties nepieciešamo pārslēgšanas režīmu (gaismas vai tumsas) atbilstoši mērķa kontrastam un vadu savienojuma preferencēm. Pievienojiet sensoru piemērotam 5–24 V līdzstrāvas barošanas avotam un pievienojiet izeju savam kontrolierim, PLC vai releja ieejai, ievērojot noteikto polaritāti un kopējo vadu. Pielāgojiet sensora izlīdzināšanu, lai nodrošinātu, ka raidītājs un uztvērējs ir pareizi pretim pāri sensora spraugai; vairumā instalāciju nav nepieciešama sarežģīta regulēšana, izņemot mehānisko pozicionēšanu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka dakšas sprauga un fiziskie izmēri atbilst nosakāmo objektu izmēram
• Nodrošiniet, ka ir pieejams 5–24 V līdzstrāvas barošanas avots ar atbilstošu vadu savienojumu un aizsardzību
• Pārbaudiet, vai lietojumam ir vēlama gaismas (light-on) vai tumsas (dark-on) pārslēgšana
• Pārbaudiet vides apstākļus (temperatūra, putekļi), lai nodrošinātu sensora piemērotību

Ieteikumi

Lai nodrošinātu drošu darbību, uzstādiet sensoru uz stabila kronšteina, lai saglabātu izlīdzināšanu, uzturiet optiskās virsmas tīras no gružiem un izvēlieties pārslēgšanas režīmu, kas vislabāk atbilst mērķa optiskajām īpašībām. Izmantojiet pareizu kabeļu maršrutēšanu un pārsprieguma aizsardzību, integrējot ar rūpnieciskās vadības iekārtām.
