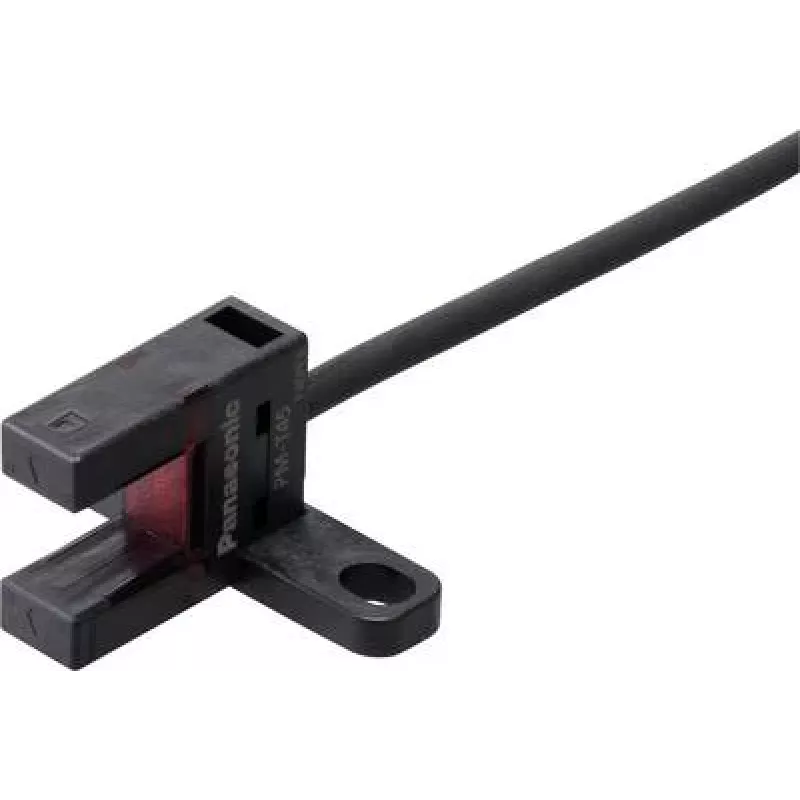

Fotoelektriskais dakšveida sensors Panasonic PM-T45 T-tipa, gaismas/tumsas pārslēgšana, 5–24 V DC

Panasonic PM-T45 ir T-tipa fotoelektriskais dakšveida sensors, kas paredzēts bezkontakta mazu detaļu, etiķešu un malu noteikšanai automatizācijas un konveijera sistēmās. Dakšveida korpuss izvieto raidītāju un uztvērēju kompaktā U formā, lai noteiktu objektus, kas iziet caur spraugu. Sensors atbalsta gan gaismas, gan tumsas pārslēgšanu un darbojas no zemsprieguma līdzstrāvas avota, padarot to piemērotu integrēšanai mašīnu vadības ierīcēs un noteikšanas punktos ražošanas līnijās.

Priekšrocības

T-tipa dakšveida formāts nodrošina stabilu, atkārtojamu plānu vai neregulāru priekšmetu noteikšanu bez fiziska kontakta. Divi pārslēgšanas režīmi ļauj elastīgi konfigurēt, lai noteiktu klātbūtni vai prombūtni atkarībā no pielietojuma vajadzībām. Plašs barošanas sprieguma diapazons un vienkārša izejas uzvedība padara ierīci saderīgu ar parastajiem PLC un vadības ķēdēm. Kompaktā, atvērtās spraugas konstrukcija vienkāršo izlīdzināšanu un uzstādīšanu šaurās vietās.

Piemērots

• Mazu komponenšu klātbūtnes noteikšanai uz konveijeriem
• Etiķešu noteikšanai un malu noteikšanai iepakošanas līnijās
• Detaļu skaitīšanai vai priekšmetu izsekošanai caur apstrādes stacijām
• Pozīcijas verifikācijai montāžas un indeksēšanas lietojumos

Galvenās specifikācijas

• Noteikšanas konfigurācija: dakša (T-tipa) ar raidītāju un uztvērēju atvērtā spraugā
• Pārslēgšanas režīmi: izvēles gaismas un tumsas režīms
• Barošanas spriegums: darbojas plašā zemsprieguma līdzstrāvas diapazonā, kas piemērots vadības sistēmām
• Izejas tips: pārslēgšanas izeja, saderīga ar līdzstrāvas vadības ieejām
• Montāža: kompakta spraugas konstrukcija montāžai rindā vai panelī, kur mazas detaļas iziet cauri

Lietošana

Uzstādiet PM-T45 tā, lai nosakāmais objekts izietu caur dakšas spraugu perpendikulāri optiskajai asij. Izvēlieties gaismas vai tumsas pārslēgšanu atkarībā no tā, vai noteikšanai jānotiek, kad stars tiek uztverts vai pārtraukts. Pievienojiet sensoru līdzstrāvas avotam un vadības ieejai, ievērojot iekārtas elektroinstalācijas standartus; pirms ieslēgšanas pārbaudiet izejas polaritāti un slodzes prasības. Noregulējiet izlīdzinājumu tā, lai mērķis uzticami pārtrauc vai atstaro staru, pēc tam pārbaudiet noteikšanu visā paredzētajā detaļu izmēru un pozīciju diapazonā.

Ieteikumi

Uzstādiet sensoru stabilā balstā, lai izvairītos no vibrācijas izraisītiem viltus signāliem, uzturiet dakšas spraugu tīru no putekļiem un gružiem, un, ja nepieciešams, nodrošiniet atbilstošu ekranējumu no apkārtējās gaismas. Pirms nodošanas ekspluatācijā pārbaudiet pārslēgšanas režīmu un elektroinstalācijas saderību ar mašīnas kontrolieri.
