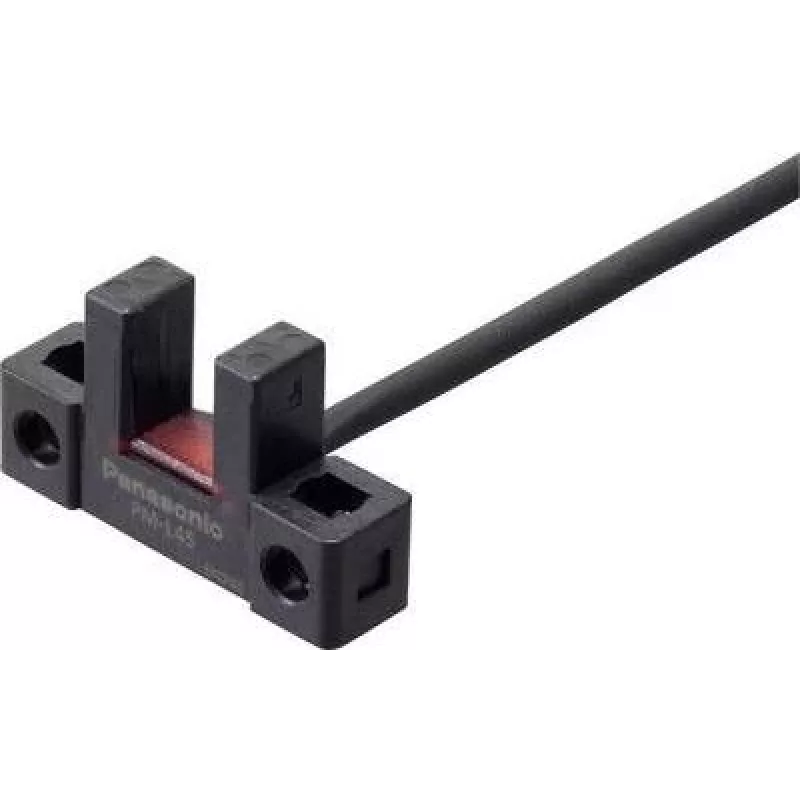

Fotoelektriskais dakšu sensors Panasonic PM-L45-P-C3 L-tipa, 5–24 V līdzstrāva, gaismas/tumsas pārslēgšana

Panasonic PM-L45-P-C3 ir L-tipa fotoelektriskais dakšu sensors, kas paredzēts precīzai bezkontakta noteikšanai automatizācijas un montāžas vidēs. Kompaktā dakšas profila konstrukcija ļauj uztveres staram šķērsot abas dakšas, nodrošinot mazu detaļu, etiķešu, malu vai atstarpju noteikšanu uz konveijera līnijām. Sensors pieņem plašu līdzstrāvas barošanas diapazonu un atbalsta gan ieslēgšanu pie gaismas, gan pie tumsas, piedāvājot elastīgu integrāciju esošajās vadības sistēmās.

Priekšrocības

Dakšas konstrukcija nodrošina stabilu, atkārtojamu plānu vai neregulāru objektu noteikšanu bez mehāniska kontakta. Plašā barošanas sprieguma savietojamība garantē saderību ar PLC un vadības iekārtām, kas darbināmas no 5 līdz 24 V līdzstrāvas. Izvēles gaismas/tumsas pārslēgšana palielina uzstādīšanas elastību un vienkāršo elektroinstalācijas loģiku. Izturīgais korpuss un kompaktie izmēri padara to piemērotu šaurām mašīnu telpām un tiešai montāžai ražošanas elementos.

Piemērots

• Mazu detaļu un komponentu noteikšanai uz konveijeriem
• Etiķešu klātbūtnes un malu noteikšanai iepakojuma līnijās
• Detaļu pozicionēšanai un skaitīšanai montāžas mašīnās
• Malu vai atstarpju noteikšanai materiālu apstrādē

Galvenās specifikācijas

• Sensora tips: L-tipa dakšu fotoelektriskais sensors
• Barošanas sprieguma diapazons: 5–24 V līdzstrāva
• Pārslēgšanas režīmi: izvēlieties ieslēgšanu pie gaismas vai tumsas
• Izejas tips: diskrēts pārslēgšanas izeja, piemērota digitālajām ieejām
• Noteikšanas metode: caurstaru/pretstatīta dakšas izkārtojums
• Montāža: kompakta dakšas formas faktors uzstādīšanai panelī vai kronšteinā
• Konstrukcija: rūpniecisks korpuss, izstrādāts ražošanas videi

Kā lietot

Uzstādiet dakšu tā, lai nosakāmais objekts šķērsotu starp zobiem un pārtrauktu vai atstarotu uztveres staru atbilstoši izvēlētajam režīmam. Pievienojiet sensoru līdzstrāvas avotam norādītajā 5–24 V diapazonā un izvadiet signālu uz vadības ieeju vai PLC saskaņā ar ražotāja pieslēguma shēmu. Izvēlieties ieslēgšanu pie gaismas vai tumsas atkarībā no tā, vai noteikšanai jānotiek, kad stars ir klāt vai pārtraukts. Pielāgojiet sensora izlīdzinājumu un droši nostipriniet, lai nodrošinātu konsekventu noteikšanas veiktspēju darbības laikā.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, pārbaudiet izlīdzinājumu pēc sākotnējās uzstādīšanas un pēc jebkādām mehāniskām izmaiņām līnijā. Izmantojiet gaismas/tumsas pārslēgšanas opciju, lai saskaņotu ar kontrollera loģiku un samazinātu elektroinstalācijas izmaiņas. Sargājiet sensoru no pārmērīgiem netīrumiem vai tieša trieciena un veiciet periodisku tīrīšanu, lai saglabātu konsekventu mazu vai zema kontrasta mērķu noteikšanu.
