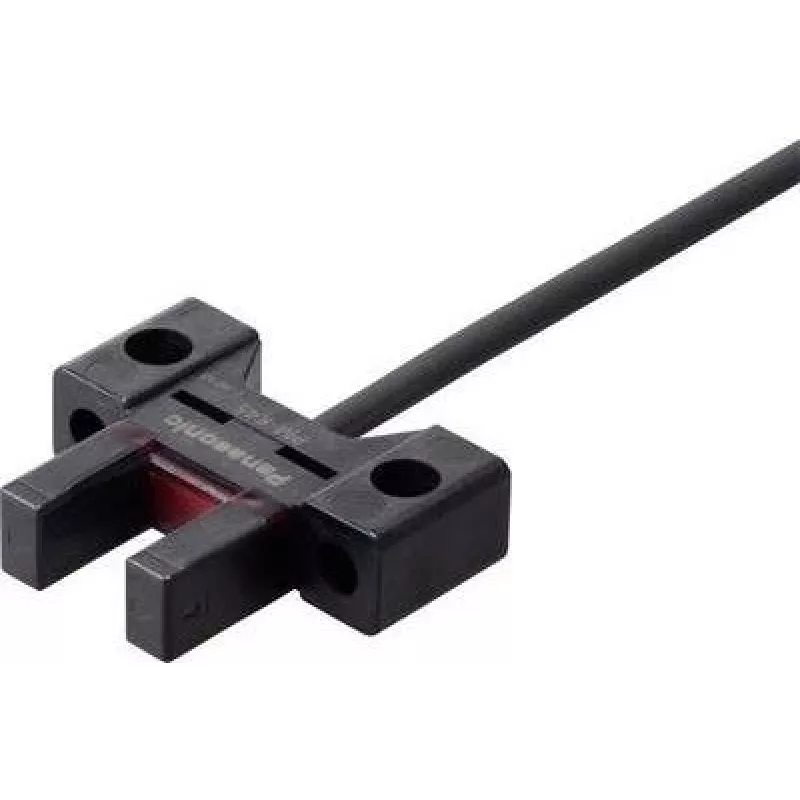

Fotoelektriskais sensors Panasonic PM-K45-P-C3 K-tipa dakšveida gaismas barjera, 5–24 V līdzstrāva, ieslēgšanās pie gaismas/ieslēgšanās pie tumsas

Panasonic PM-K45-P-C3 ir K-tipa dakšveida fotoelektriskais sensors, kas paredzēts precīzai objektu noteikšanai automatizācijas un mašīnu drošības vidēs. Kompaktais dakšveida korpuss nodrošina skaidru optisko ceļu uzticamai malu noteikšanai un mazu detaļu uztveršanai. Sensors atbalsta ieejas sprieguma diapazonu no 5 līdz 24 V līdzstrāvas un piedāvā izvēles ieslēgšanās pie gaismas un ieslēgšanās pie tumsas pārslēgšanas režīmus, lai atbilstu dažādām lietojuma loģikas prasībām.

Priekšrocības

Dakšveida optiskā konstrukcija ļauj precīzi noteikt plānus vai neregulāras formas objektus bez kontakta, samazinot nodilumu un mehānisko sarežģītību. Plašā barošanas sprieguma savietojamība vienkāršo integrāciju esošajās vadības sistēmās. Iespēja izvēlēties starp ieslēgšanos pie gaismas un ieslēgšanos pie tumsas palielina elastību dažādiem konveijeru, paņemšanas un novietošanas, kā arī pozicionēšanas iestatījumiem. Kompaktā konstrukcija atvieglo uzstādīšanu šaurās vietās un kustīgu detaļu tuvumā.

Piemērots

• Malu noteikšanai uz konveijera lentēm un auduma vadības sistēmām
• Mazu detaļu noteikšanai paņemšanas un novietošanas, kā arī montāžas iekārtās
• Pozicionēšanai un klātbūtnes uztveršanai automatizētās iekārtās
• Bezkontakta noteikšanai iepakošanas un marķēšanas līnijās

Galvenās specifikācijas

• Darba spriegums: 5–24 V līdzstrāva
• Pārslēgšanas režīmi: izvēles ieslēgšanās pie gaismas (normāli atvērts) un ieslēgšanās pie tumsas (normāli aizvērts)
• Uztveršanas tips: K-tipa dakšveida fotoelektriskais (dakšveida gaismas barjera)
• Montāža: kompakts dakšveida korpuss, piemērots caurejošās gaismas uztveršanai maziem objektiem
• Izeja: cietvielu pārslēgšana, savietojama ar parastajiem PLC un vadības ieejām

Kā lietot

Uzstādiet dakšveida sensoru tā, lai noteicamais objekts iet cauri dakšas spraugai perpendikulāri optiskajam ceļam. Pievienojiet barošanas avotu 5–24 V līdzstrāvas diapazonā un pievienojiet izeju vadības ieejai saskaņā ar sistēmas loģiku. Izvēlieties nepieciešamo pārslēgšanas režīmu (ieslēgšanās pie gaismas vai ieslēgšanās pie tumsas), lai atbilstu paredzētajai signāla uzvedībai. Noregulējiet mehānisko izlīdzinājumu un nostipriniet sensoru, lai novērstu vibrāciju vai kustību, kas varētu ietekmēt noteikšanas atkārtojamību.

Ieteikumi

Lai nodrošinātu konsekventu noteikšanu, pārliecinieties, ka sprauga ir brīva no gružiem un ka atstarojošās virsmas ir novietotas tā, lai izvairītos no viltus iedarbināšanas. Izmantojiet atbilstošu kabeļa ekranējumu un zemējumu, lai mazinātu elektriskos traucējumus. Nosakot ļoti plānus vai caurspīdīgus materiālus, testējiet abus pārslēgšanas režīmus un noregulējiet sensora izlīdzinājumu, lai optimizētu uzticamību.
