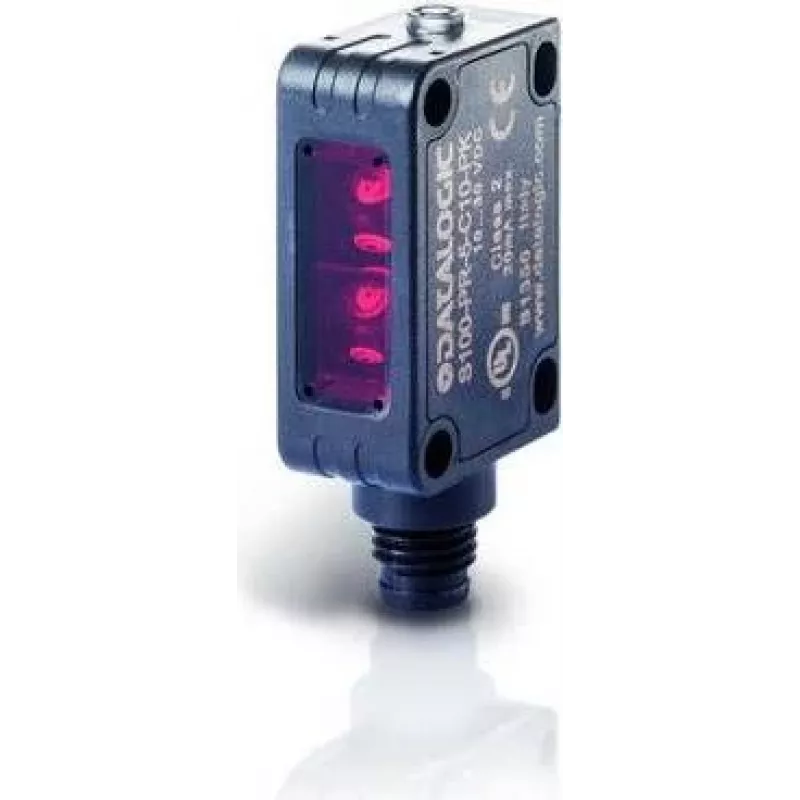

Fotoelektriskais sensors Datalogic S100-PR-2-B10-PK, plastmasas korpuss, IP67, 12×20×32 mm

Datalogic S100-PR-2-B10-PK ir kompakts fotoelektriskais sensors, kas paredzēts uzticamai objektu noteikšanai rūpnieciskajā automatizācijā. Sensoram ir melns plastmasas korpuss ar IP67 aizsardzības pakāpi un miniatūriem izmēriem 12 × 20 × 32 mm, tādēļ tas ir piemērots uzstādīšanai ierobežotā telpā. S100 sērija nodrošina standartizētu, maza izmēra risinājumu ar četrām stiprinājuma atverēm (divas vītņotas priekšpusē un divas rievotas aizmugurē), lai vienkāršotu montāžu dažādos mašīnu rāmjos un konveijera sistēmās. Modelis tiek piegādāts bez manuālas jutības regulēšanas un paļaujas uz Datalogic integrēto elektroniku stabilai darbībai un IO-Link programmējamībai, kur tā ir pieejama.

Priekšrocības

Hermētiskais plastmasas korpuss un IP67 novērtējums nodrošina darbību putekļainā un mitrā vidē, vienlaikus saglabājot zemu kopējo svaru un kompaktu izmēru. Sensora mazie izmēri un vairākas montāžas iespējas ļauj elastīgi izvietot to uz mašīnām un konveijeriem. Fiksētie rūpnīcas iestatījumi novērš nepieciešamību pēc vietējās regulēšanas, samazinot nodošanas ekspluatācijā laiku un novēršot nejaušu iejaukšanos. Ar Datalogic ASIC un IO-Link iespēju S100 saimē ierīce atbalsta digitālo konfigurāciju un precīzu divu izeju kontroli, nodrošinot konsekventu, bez drebēšanas signālu automatizētās sistēmās.

Piemērots

• Konveijera lentes uzraudzībai un objektu klātbūtnes noteikšanai
• Detaļu skaitīšanai un pacelšanas-un-novietošanas pārbaudei kompaktās mašīnās
• Integrācijai vadības skapjos un šauros mehāniskos mezglos
• Lietojumiem, kur nepieciešams hermētisks sensors putekļainos vai mitros apstākļos

Galvenās specifikācijas

• Sensora tips: Fotoelektriskais sensors (caurstaru/refleksa/kontrasta saime S100 sērijā)
• Korpusa materiāls: Plastmasa, melna
• Aizsardzības pakāpe: IP67 (putekļu necaurlaidīgs un aizsargāts pret iegremdēšanu līdz noteiktām robežām)
• Izmēri (P × D × A): 12 × 20 × 32 mm
• Montāža: Četras stiprinājuma atveres (divas vītņotas priekšpusē, divas rievotas aizmugurē) daudzpusīgai uzstādīšanai
• Izeja: Divi izejas kanāli ar stabilu digitālo signālu (IO-Link programmējami S100 saimē)

Lietošana

Uzstādiet sensoru, izmantojot atbilstošas skrūves vai kronšteinus, kas atbilst nodrošinātajām vītņotajām un rievotajām atverēm. Novietojiet ierīci tā, lai optiskais ceļš sakristu ar mērķa objektu vai reflektoru atbilstoši izvēlētajam uztveršanas režīmam. Pievienojiet strāvas un signāla vadus, ievērojot mašīnas elektroinstalācijas shēmu un ražotāja elektriskās specifikācijas. Ja uzstādītajai ierīcei ir pieejama IO-Link konfigurācija, izmantojiet IO-Link vārteju, lai programmētu sensora parametrus un izejas uzvedību; pretējā gadījumā izmantojiet rūpnīcā iestatīto darbības režīmu. Pārbaudiet noteikšanu, veicot testa ciklus, un, ja nepieciešams, noregulējiet mehānisko izlīdzināšanu.

Ieteikumi

Uzticamai noteikšanai uzturiet optisko lodziņu tīru no putekļiem un atlikumiem un pārbaudiet montāžas stabilitāti, lai izvairītos no izlīdzinājuma zuduma vibrācijas dēļ. Izmantojiet atbilstošu kabeļa aizsardzību un spriedzes samazināšanu, vadot vadus kustīgās vai atklātās vietās. Integrējot IO-Link sistēmās, apstipriniet saderību ar IO-Link vārteju un piemērojiet ieteiktos konfigurācijas parametrus divu izeju uzvedībai, lai nodrošinātu konsekventus, bez drebēšanas signālus.
