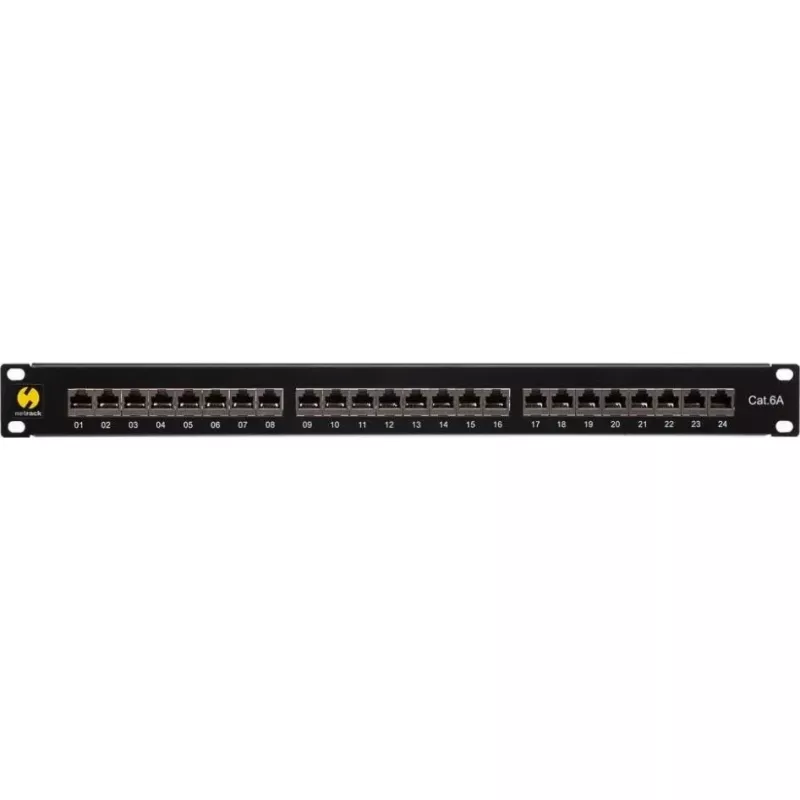

Ielāpu panelis NETRACK 104-19 19 collas 24 portu montāža statīvā

NETRACK 104-19 19" 24 portu montāža statīvā ielāpu panelis ir paredzēts strukturētai Ethernet kabeļu sistēmai serveru telpās, tīkla skapjos un sakaru mezglos. Panelis atbilst standarta 19 collu statīviem un nodrošina 24 priekšējos portus organizētiem savienojuma punktiem. Tas atbalsta izplatītas terminācijas metodes un palīdz centralizēt horizontālos kabeļus, padarot statīvā montētas instalācijas sakārtotākas un vieglāk uzturamas.

Priekšrocības

Ielāpu panelis piedāvā kompaktu 1U profilu ar 24 portiem, lai konsolidētu vairākas kabeļu terminācijas vienā statīvā montētā vienībā. Priekšējie piekļuves porti vienkāršo ielāpu veidošanu un traucējummeklēšanu, savukārt aizmugurējā elektroinstalācija nodrošina punch-down vai keystone stila terminācijas atkarībā no uzstādītāja izvēles. Izgatavots no izturīgiem materiāliem, panelis nodrošina konsekventu portu izlīdzināšanu un marķēšanas vietu, lai palīdzētu uzturēt sakārtotu kabeļu infrastruktūru.

Piemērots

• Serveru telpām un datu centriem, kur nepieciešama organizēta horizontālo kabeļu terminācija
• Tīkla skapjiem un pie sienas montējamiem statīviem birojos un telekomunikāciju telpās
• IT skapjiem, kur notiek centralizēta ielāpu veidošana un biežas pārvietošanas/pievienošanas/izmaiņas
• Strukturētas kabeļu sistēmas projektiem, izmantojot standarta RJ45 Ethernet kabeļus

Galvenās specifikācijas

• Formas faktors: 19 collas, montāža statīvā, 1U augstums
• Portu skaits: 24 ar RJ45 saderīgi priekšējie porti
• Terminācijas iespējas: saderīgs ar punch-down vai keystone terminācijām
• Materiāls un apdare: metāla šasija ar aizsargpārklājumu zemējumam un izturībai
• Portu marķēšana: priekšējā paneļa vieta portu identifikācijai un numerācijai

Kā lietot

Uzstādiet ielāpu paneli standarta 19 collu statīvā, izmantojot atbilstošas statīva skrūves un būra uzgriežņus, lai nodrošinātu drošu 1U instalāciju. Novietojiet horizontālos kabeļus paneļa aizmugurē un terminējiet katru vadītāja pāri, izmantojot izvēlēto metodi — punch-down bloku vai keystone ligzdas —, ievērojot T568A vai T568B vadu standartus. Pēc terminācijas pārbaudiet nepārtrauktību un pāra vadu savienojumu ar kabeļa testeri, pēc tam pievienojiet ielāpu vadus priekšējiem portiem, lai savienotu ierīces vai slēdžus ar strukturētās kabeļu sistēmas mugurkaulu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, uzturiet pareizu liekuma rādiusu ienākošajiem kabeļiem, izmantojiet stiepes samazināšanas vai kabeļu pārvaldības rīkus aiz paneļa un skaidri marķējiet katru portu. Izvēlieties terminācijas metodi, kas atbilst esošajai infrastruktūrai, un pēc uzstādīšanas pārbaudiet visus savienojumus, lai apstiprinātu pareizu vadu savienojumu un signāla integritāti.
