Plāksteru panelis Digitus CAT 6 Class E DN-91624S

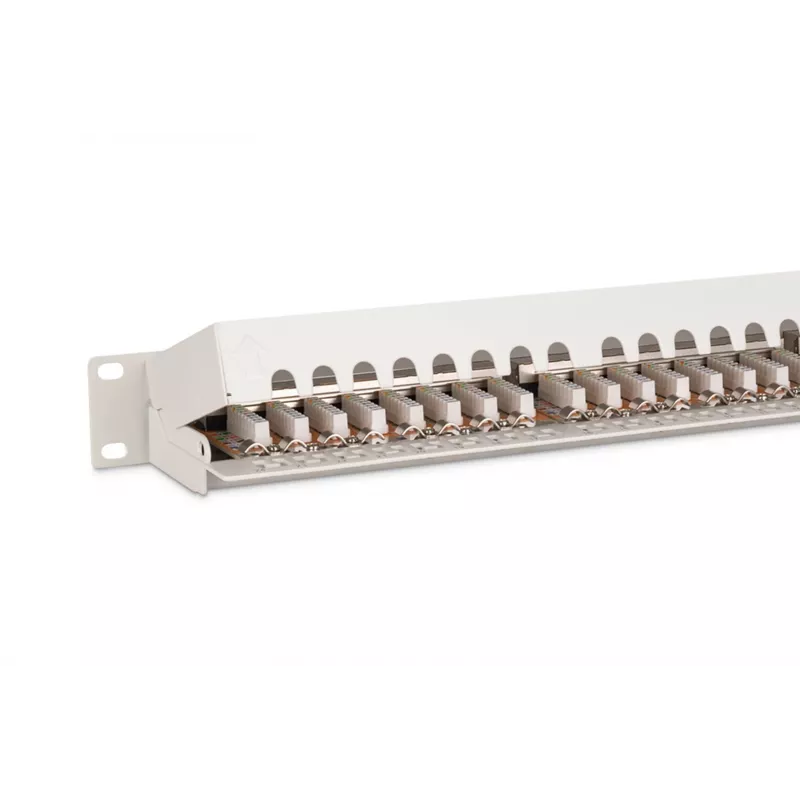

DIGITUS plāksteru panelis CAT 6 Class E DN-91624S ir 1U, 19" statņa montāžas panelis ar 24 ekranētiem RJ45 portiem, kas paredzēts strukturētiem tīkla instalācijām. Tas ir ražots atbilstoši Link Performance Class E (līdz 250 MHz) un atbilst EN 50173 un ISO/IEC 11801 standartiem. Tērauda korpuss izgatavots no 1,5 mm cinkota auksti velmēta materiāla, un panelis atbalsta IEEE 802.3af un 802.3at PoE standartus pievienoto ierīču barošanai.

Priekšrocības

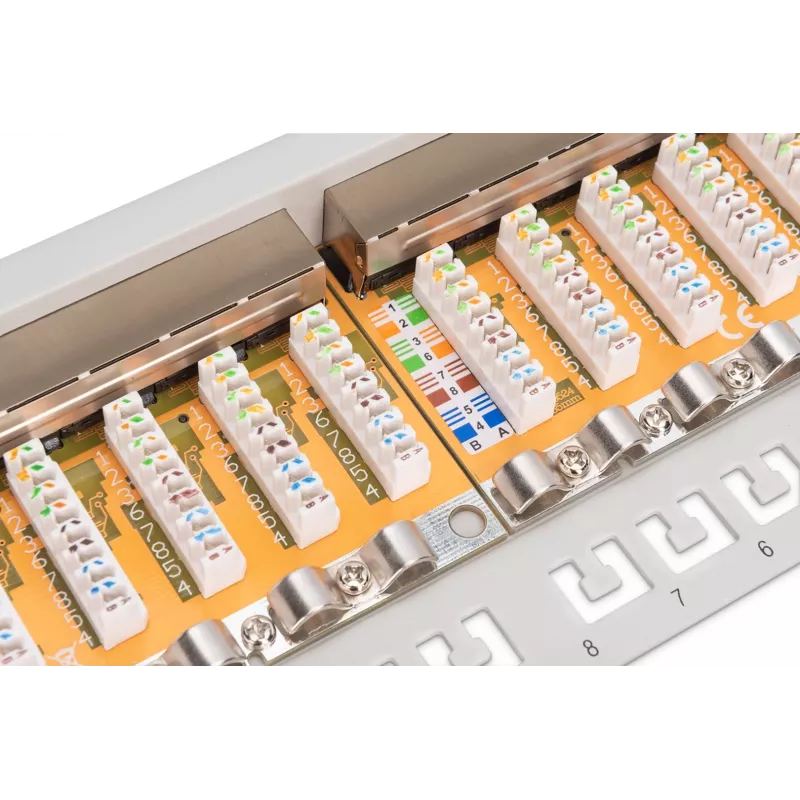

Krāsu koda LSA sloksnes vienkāršo kabeļa galu apstrādi un samazina uzstādīšanas laiku. Ekranēti porti un iezemēts metāla korpuss nodrošina uzlabotu elektromagnētisko ekranēšanu un optimizētu pārraides veiktspēju. 19" 1U formāts ar 24 portiem piedāvā kompaktu, standartizētu risinājumu statņos montējamām instalācijām.

Piemērots

• Strukturētiem vara tīkla instalācijām
• Maziem un vidējiem serveru vai tīkla statņiem
• Vidēm, kurās nepieciešams PoE (802.3af/802.3at) galiekārtām, piemēram, piekļuves punktiem un IP tālruņiem
• Ekranētām kabeļu sistēmām, kurās nepieciešama uzlabota EMI aizsardzība

Galvenās specifikācijas

• Modelis: DN-91624S
• Kategorija: Cat 6 (Class E), līdz 250 MHz
• Porti: 24 × ekranēti RJ45
• Formāts: 19" statnis, 1U
• Standarti: EN 50173, ISO/IEC 11801
• PoE: atbalsta IEEE 802.3af un 802.3at
• Materiāls: 1,5 mm cinkots auksti velmēts tērauds
• Krāsa: Pelēka
• Izmēri (aptuveni): 55 mm P × 515 mm D
• Svars (aptuveni): 1,56 kg

Lietošana

Uzstādiet plāksteru paneli 19" aprīkojuma statnī, izmantojot atbilstošas skrūves. Katru ienākošo Cat6 kabeli terminējiet uz krāsu koda LSA sloksnēm, ievērojot T568A vai T568B vadu standartu, pēc tam pievienojiet ierīces, izmantojot ekranētus RJ45 plāksteru vadus. Pārliecinieties, ka paneļa ekranējums ir pareizi iezemēts, lai uzturētu EMS veiktspēju un drošu PoE piegādi.

Ieteikumi

Izmantojiet ekranētu Cat6 kabeļu sistēmu un nodrošiniet pareizu zemējumu labākai pārraides veiktspējai. Visā instalācijā konsekventi ievērojiet izvēlēto vadu standartu un pirms pievienoto ierīču pievienošanas pārbaudiet PoE jaudas budžetu.
