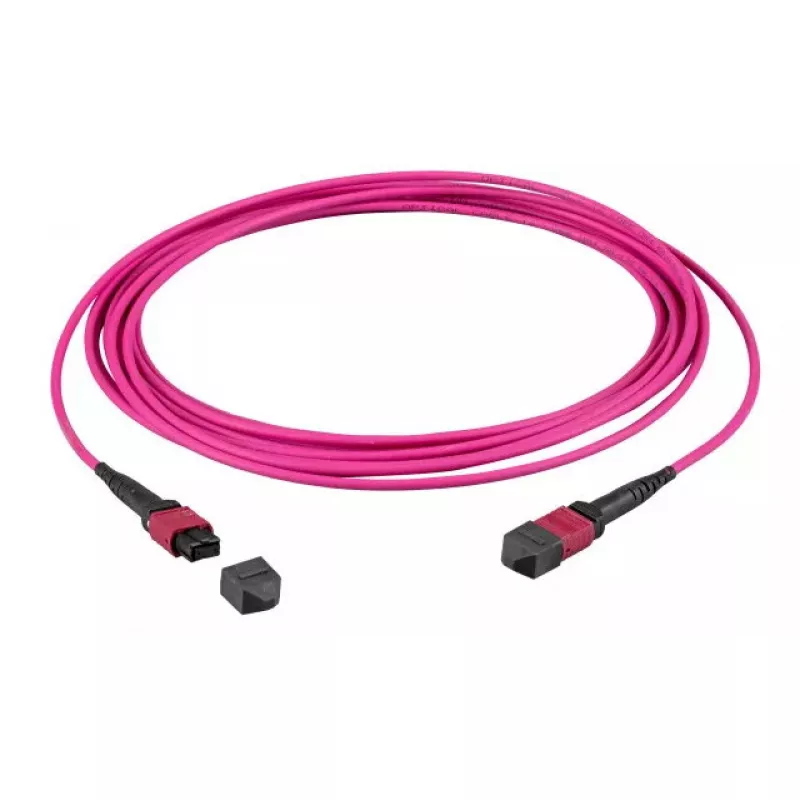

InfiniBand/optiskais kabelis EFB Elektronik MTPF12MTPFOM4-10 — MTP uz MTP, OM4, 10 m, violets

EFB Elektronik MTPF12MTPFOM4-10 ir 10 m garš OM4 daudzmodu optiskais kabelis ar MTP savienotājiem abos galos, paredzēts ātrdarbīgiem InfiniBand un optisko kanālu savienojumiem datu centros un tīkla skapjos. Kabelis atbalsta blīvu, paralēlu pārraidi pa vairākām šķiedrām vienā MTP uzgalī, nodrošinot kompaktus starpsavienojumus starp komutatoriem, serveriem un atmiņu masīviem. Violetais ārējais apvalks nodrošina vizuālu identifikāciju, lai vienkāršotu kabeļu pārvaldību un maršrutēšanu plauktu vidē.

Priekšrocības

Kabelis piedāvā zemus ievades zudumus un stabilu daudzmodu veiktspēju OM4 paredzētajos viļņu garumos, piemērots īsiem līdz vidējiem augstas joslas platuma savienojumiem. MTP savienotāji ļauj ātri un atkārtojami savienot vairākas šķiedras vienā darbībā, samazinot uzstādīšanas laiku un atsevišķu savienotāju bojājumu risku. 10 m garums līdzsvaro sasniedzamību un pārvaldāmību tipiskām savienojuma starp plauktiem vai iekārtām vajadzībām, savukārt violetais apvalks palīdz organizētā kabeļu vadībā un vienkāršākā kļūdu izsekošanā.

Piemērots

• Datu centru komutatoru–komutatoru vai komutatora–savienojumu paneļa augsta blīvuma starpsavienojumiem
• Serveru un atmiņu iekārtu savienojumiem, kam nepieciešami daudzmodu augstas joslas platuma savienojumi
• InfiniBand klāstu starpsavienojumiem un optisko kanālu SAN savienojumiem
• Sakaru paneļu un MPO/MTP maģistrālo kabeļu sistēmām strukturētajās kabeļu sistēmās

Galvenās specifikācijas

• Šķiedras veids: OM4 daudzmodu šķiedra, kas paredzēta uzlabotai joslas platai un sasniedzamībai salīdzinājumā ar OM3
• Savienotāja veids: MTP–MTP (vairāku šķiedru push-on/pull-off stila savienotājs)
• Garums: 10 metri
• Apvalka krāsa: violets vizuālai identifikācijai
• Pulēšana/konfigurācija: rūpnīcā terminēta vairāku šķiedru MPO/MTP montāža (12 šķiedru konfigurācija)
• Tipiski lietojumi: īsi līdz vidēji sasniedzami ātrdarbīgi paralēli savienojumi datu centru vidē

Lietošana

Pirms uzstādīšanas pārbaudiet abus MTP savienotājus un kabeļa apvalku, vai nav bojājumu. Izvietojiet kabeli caur kabeļu pārvaldības teknēm vai aizsargātiem ceļiem, izvairoties no asiem līkumiem un pārmērīgas spriedzes; ievērojiet ražotāja noteikto minimālo liekšanas rādiusu daudzmodu šķiedrai. Savietojiet MTP savienotājus ar atbilstošajām ligzdām uz iekārtām vai savienojumu paneļiem, nodrošinot pareizu orientāciju un maigu ievietošanu, līdz savienotājs nofiksējas. Pārbaudiet savienojuma integritāti ar piemērotu optisko testēšanas aprīkojumu vai apstiprinot signāla un savienojuma statusu pievienotajās ierīcēs.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa veiktspēju, rīkojieties ar MTP savienotājiem aiz korpusa, izmantojiet putekļu vāciņus, kad savienotāji nav savienoti, un veiciet regulāru pārbaudi un tīrīšanu ar apstiprinātiem šķiedru tīrīšanas rīkiem. Izmantojiet šo OM4 MTP kabeli konsolidētām paralēlām optikas un augsta blīvuma maģistrālēm, kur nepieciešamas 12 šķiedru MPO/MTP montāžas; saskaņojiet polaritāti un atslēgu ar sistēmas dizainu un pirms ieviešanas pārbaudiet saderību ar aktīvo aprīkojumu un savienojumu paneļiem.
