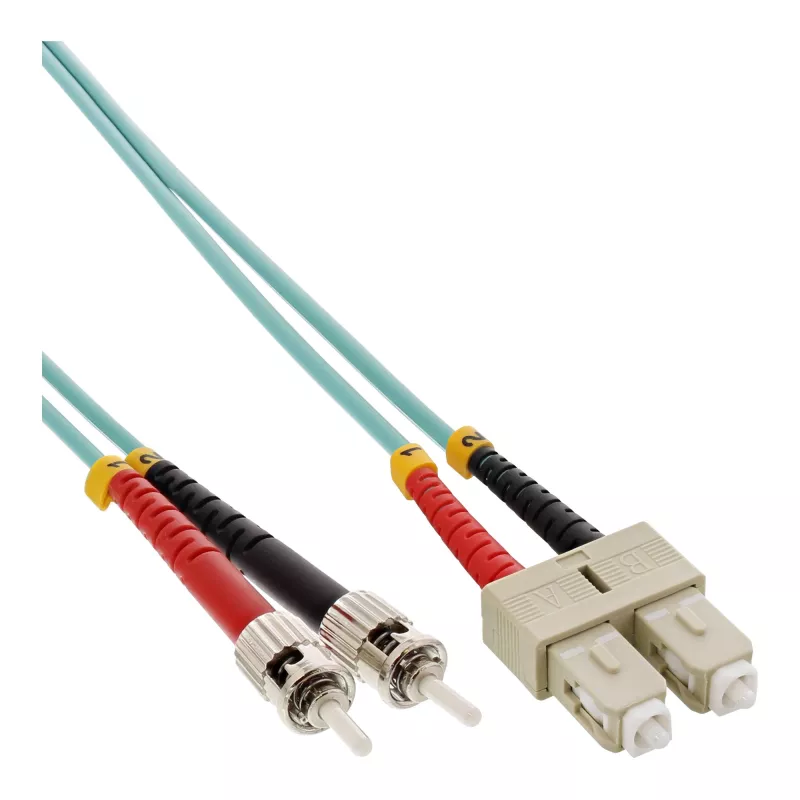

InLine Fiber Optical Duplex kabelis SC/ST 50/125µm OM3 0.5m

InLine optiskā dupleksā kabeļa SC/ST 50/125µm OM3 0,5 m ir īss daudzmodu optikas plāksterkabelis, kas paredzēts ierīču savienošanai ar SC un ST saskarnēm. Ar 50 µm serdi un OM3 klases stiklu šis dupleksais kabelis atbalsta pilnduplekso komunikāciju un ir paredzēts ātrdarbīgai datu pārraidei īsās vai vidējās distancēs lokālajos tīklos, serveru telpās un telekomunikāciju statņos.

Priekšrocības

Šis dupleksais kabelis apvieno SC un ST savienotāju tipus, lai nodrošinātu saderību starp dažādiem optiskajiem raiduztvērēju portiem. OM3 daudzmodu specifikācija samazina modālo izkliedi un nodrošina lielāku joslas platumu īsiem savienojumiem. 50/125 µm serdes/apvalka ģeometrija ir plaši izplatīts nozares standarts daudzmodu tīkliem, un īsais 0,5 m garums samazina lieku kabeļu pārvaldību un iespraudes zudumus pārslēgšanas scenārijos.

Piemērots

• Plākstersavienojumiem serveru telpās un datu skapjos
• Tīkla slēdžu, raiduztvērēju un multivides pārveidotāju savienošanai ar SC un ST portiem
• Īsa attāluma optiskajiem posmiem strukturētajās kabeļu sistēmās
• Testēšanai un pagaidu savienojumu izveidei laboratorijas vidē

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotāja konfigurācija: Duplekss (viens SC savienotājs, viens ST savienotājs katrā galā, lai nodrošinātu SC↔ST savienojumu)
• Garums: 0,5 m
• Pulēšana/apdare: Rūpnīcā terminēti pulēti gali, piemēroti daudzmodu posmiem
• Tipiskie iespraudes zudumi: zemi īsa attāluma daudzmodu plāksterēšanai (rūpnīcā terminēti)

Kā lietot

Identificējiet SC un ST portus savienojamajās ierīcēs, pārliecinoties, ka abi galapunkti atbalsta daudzmodu OM3 šķiedru. Izlīdziniet un ievietojiet SC savienotāju SC ligzdā, līdz tas nofiksējas, un iespraudiet ST savienotāju ST ligzdā, izmantojot bajonetes tipa pagriezienu, lai bloķētu. Pirms savienojuma izveides pārliecinieties, ka abi savienotāji ir tīri, lai izvairītos no pastiprinātas vājināšanās. Novietojiet kabeli tā, lai izvairītos no asiem līkumiem un mehāniskās slodzes pie savienotājiem.

Ieteikumi

Izmantojiet šo 0,5 m duplekso kabeli īsiem plāksterēšanas posmiem; vienmēr pārbaudiet un, ja nepieciešams, notīriet savienotāju gala virsmas ar apstiprinātiem optikas tīrīšanas instrumentiem pirms savienošanas. Ievērojiet minimālo lieces rādiusu atbilstoši daudzmodu šķiedras specifikācijām un izvairieties no locīšanas. Kritiskiem vai paplašināta attāluma posmiem pārbaudiet saderību ar raiduztvērēju un slēdžu specifikācijām un apsveriet OM4 vai vienmoda šķiedras izmantošanu, ja nepieciešams.
