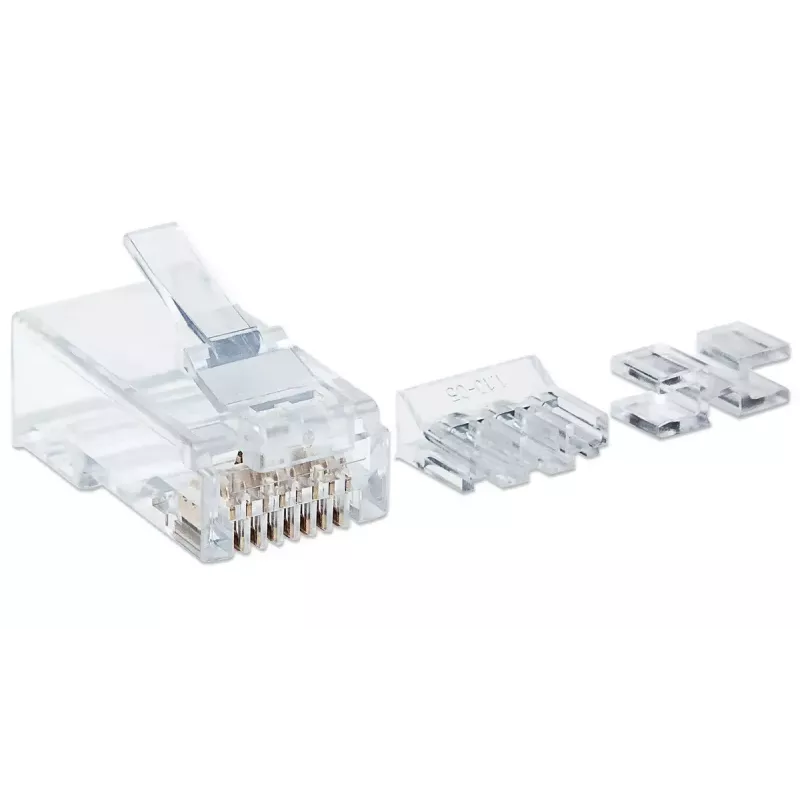

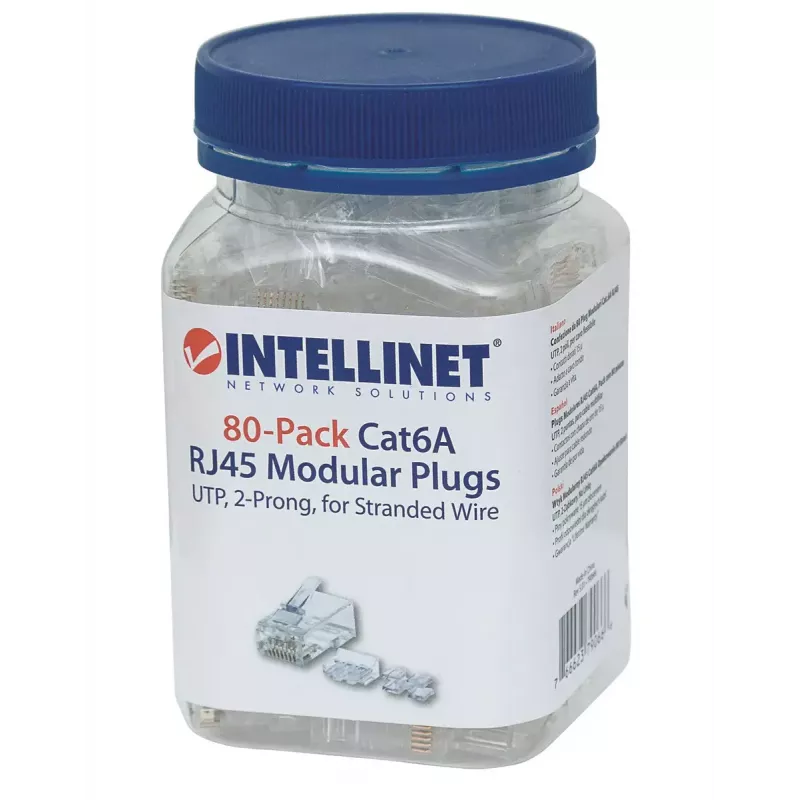

Intellinet RJ45 moduļu spraudņi, Cat6A, UTP, 2-zaru, vītajam vadam, 15 µ apzeltīti kontakti, 80 gab.

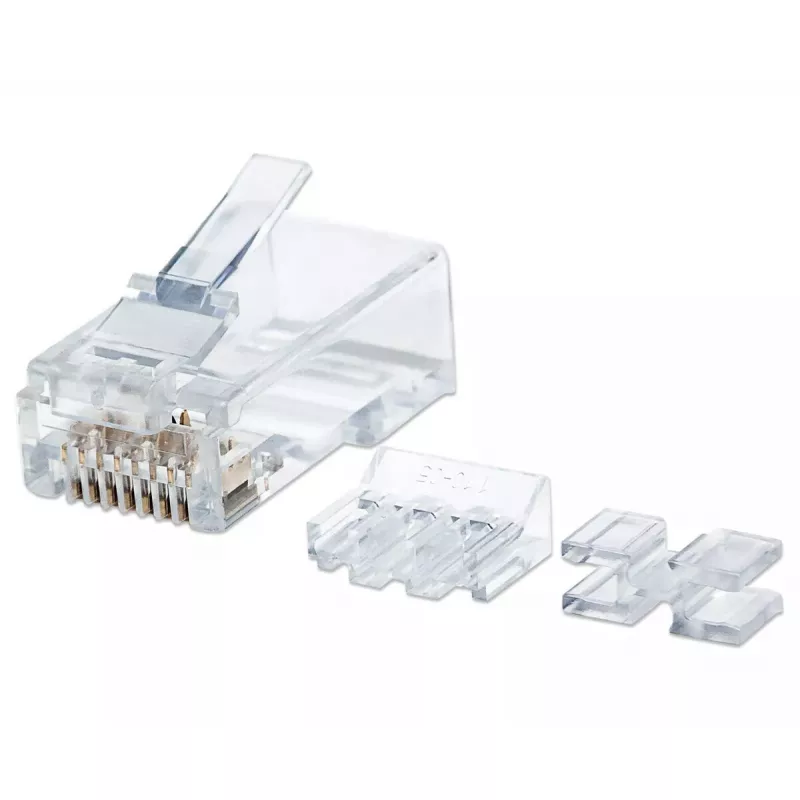

Intellinet moduļu spraudņi modelis 790666 ir Cat6A UTP 8P8C (RJ45) savienotāji, paredzēti vītajam tīkla kabelim. Katram spraudnim ir 15 µ apzeltīti kontakti un divzaru terminālis, kas atbalsta 22–26 AWG vītos vadus. Piegādāti 80 gabalu iepakojumā ar caurspīdīgu korpusu, šie moduļu spraudņi ir paredzēti neekranētu vīto pāru instalācijām un ir saderīgi ar standarta RJ45 tīkla pieslēgvietām un presēšanas instrumentiem.

Priekšrocības

Moduļu spraudņi nodrošina Cat6A veiktspēju UTP kabeļos ar 15 µ apzeltītām kontaktu virsmām, lai garantētu uzticamu signāla pārraidi un izturību pret koroziju. Divzaru termināļa konstrukcija droši piemērota vītajiem vadiem, un 8P8C standarta formas faktors nodrošina saderību ar 3. līdz 6A kategorijas lietojumiem. Spraudņi ir piemēroti apaļajiem kabeļiem, un tiem ir mūža garantija.

Piemērots

• Cat6A UTP vīto tīkla kabeļu terminēšanai
• Lielapjoma instalācijām un sadales paneļu darbiem
• Presēšanai uz vietas vai darbnīcā ar standarta RJ45 presēšanas instrumentiem
• Ethernet savienojumu uzlabošanai vai remontam, kas atbalsta Cat3–Cat6A standartus

Galvenās specifikācijas

• Modelis: Intellinet 790666
• Savienotāja tips: RJ45 (8P8C)
• Kabeļa tips: UTP, vītais vads, apaļais kabelis
• Kontaktu pārklājums: 15 µ zelts
• Terminēšana: divzaru terminālis vītajiem vadītājiem
• Atbalstītie vadītāju izmēri: 22–26 AWG
• Daudzums iepakojumā: 80 gab.
• Krāsa: Caurspīdīga
• Saderība: 3., 4., 5., 5e, 6. un 6A kategorija

Lietošana

Sagatavojiet vīto kabeli, noņemot ārējo apvalku, lai atklātu vītos pārus, atvijiet un izlīdziniet vadītājus atbilstoši izvēlētajam vadu standartam (T568A vai T568B). Ievietojiet vadītājus pilnībā moduļu spraudnī, lai katrs vads sasniegtu sava kontakta spraugu un apvalks atrastos spraudņa iekšpusē. Izmantojiet saderīgu RJ45 presēšanas instrumentu, lai nopresētu spraudni, nodrošinot, ka divzaru terminālis pārdur un nostiprina vītos vadītājus. Pēc presēšanas pārbaudiet nepārtrauktību un vadu secību ar kabeļa testeri.

Ieteikumi

Labākajiem rezultātiem izmantojiet šos Cat6A UTP moduļu spraudņus ar vītajiem kabeļiem diapazonā no 22 līdz 26 AWG un standarta RJ45 presēšanas instrumentiem, kas paredzēti 8P8C savienotājiem. Pirms ieviešanas pārbaudiet katru terminēto kabeli ar Ethernet kabeļa testeri, lai apstiprinātu pāru nepārtrauktību un pareizu pāru sadali.
