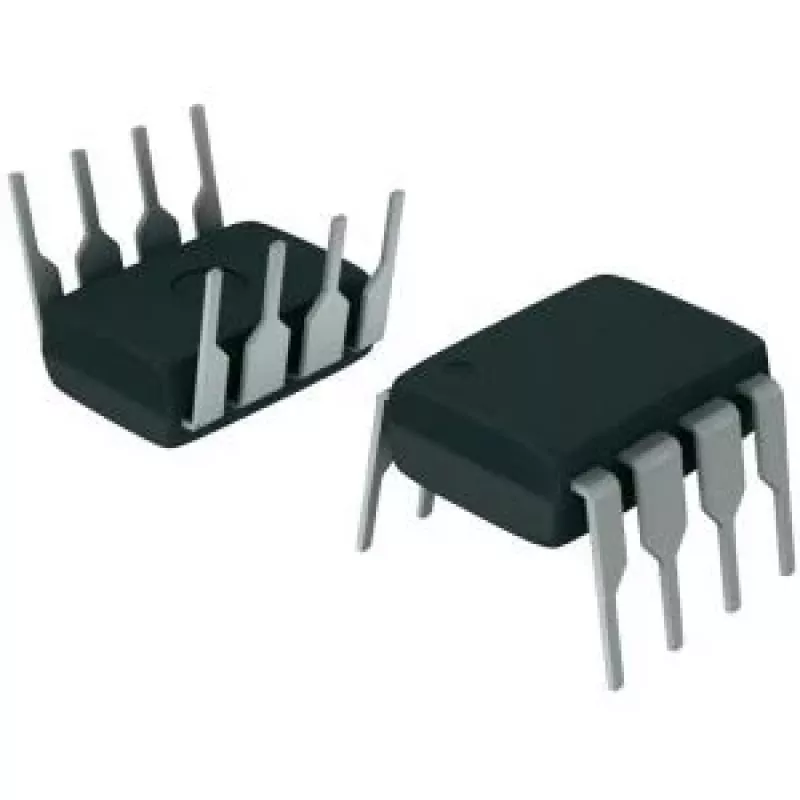

Jaudas IC DC/DC pārslēgšanās regulators Texas Instruments LM2594HVN-ADJ/NOPB PDIP-8 regulējama izeja

LM2594HVN-ADJ/NOPB ir regulējama DC/DC pārslēgšanās regulatora IC PDIP-8 korpusā, kas paredzēts pazeminošai (buck) sprieguma pārveidošanai. Tajā ir integrēts mikroshēmas slēdzis un vadības shēma, lai nodrošinātu regulētu izeju, kuru regulē, izmantojot ārējus komponentus. Ierīce ir piemērota plates līmeņa barošanas avotu konstrukcijām, sprieguma regulēšanai iegultajās sistēmās, prototipēšanai un saderīgu regulatoru moduļu remontam vai nomaiņai, kur nepieciešama regulējama izeja un vienkārša ieviešana.

Priekšrocības

Regulators piedāvā efektīvu pazeminošo pārveidošanu ar integrētu jaudas slēdzi, samazinot ārējo komponentu skaitu un plates aizņemto laukumu salīdzinājumā ar diskrētiem risinājumiem. Tā regulējamā izeja ļauj dizaineriem iestatīt vajadzīgo spriegumu, izmantojot standarta rezistoru tīklus. PDIP-8 korpuss vienkāršo apiešanos un prototipēšanu uz caurlaidēm montējamām platēm un maketēšanas platēm. Termiskās un elektriskās īpašības ir piemērotas daudzām iegulto un rūpniecisko lietojumu jomām, ja tās tiek izmantotas noteiktajās robežās.

Piemērots

• Plates līmeņa barošanas avoti iegultajām sistēmām
• Prototipēšana un izstrāde uz maketēšanas platēm un caurlaidēm montējamām platēm
• Saderīgu regulējamu regulatoru moduļu nomaiņa
• Sprieguma regulēšana sensoriem, mikrokontrolleriem un perifērijas shēmām

Galvenās specifikācijas

• Funkcija: pazeminošs (buck) pārslēgšanās regulators ar regulējamu izeju
• Korpusa tips: 8 kontaktu PDIP (caurlaidēm montējams)
• Integrēts mikroshēmas slēdzis un vadības shēma jaudas pārveidošanai
• Regulējams izejas spriegums, izmantojot ārēju atgriezeniskās saites rezistoru tīklu
• Piemērots plates līmeņa ieviešanai un prototipēšanai

Kā lietot

Konfigurējiet izejas spriegumu, pievienojot ieteikto ārējo rezistoru dalītāju starp izejas, atgriezeniskās saites un zemes kontaktiem saskaņā ar ierīces lietošanas vadlīnijām. Izmantojiet norādīto induktoru, diodi un ieejas/izejas kondensatorus, kas izvēlēti atbilstoši strāvas novērtējumam un pārslēgšanās frekvencei, lai nodrošinātu stabilu regulēšanu un zemu pulsāciju. Uzmontējiet PDIP-8 korpusu uz plates vai maketēšanas plates ar pietiekamu atstarpi siltuma izkliedei. Pirms slodzes pieslēgšanas pārbaudiet ieejas sprieguma diapazonu un termiskās robežas, un ievērojiet standarta izkārtojuma praksi pārslēgšanās regulatoriem, lai mazinātu troksni un nodrošinātu stabilu darbību.
