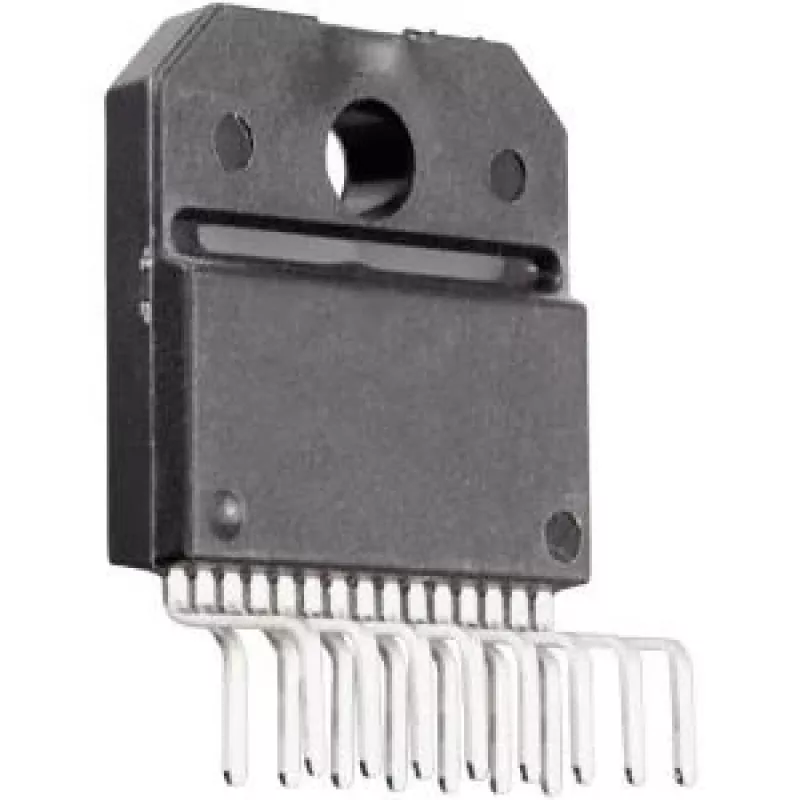

Jaudas motora draiveris Pus tilts LMD18245T/NOPB no Texas Instruments, divi paralēli, TO-220-15 korpuss

Texas Instruments LMD18245T/NOPB ir jaudas motora draiveru integrālā shēma, kas veidota kā divas pustilta izejas TO-220-15 korpusā. Ierīce atbalsta divu izeju paralēlo darbību, lai palielinātu nepārtrauktas strāvas jaudu, padarot to piemērotu līdzstrāvas motoru, solenoīdu un citu induktīvo slodžu vadīšanai. Tajā ir iebūvētas jaudas apstrādes un aizsardzības funkcijas, kas vienkāršo jaudas posma konstrukciju un uzlabo termisko veiktspēju rūpnieciskos un automobiļu vadības lietojumos.

Priekšrocības

Divkāršā pustilta konfigurācija ar paralēli savienojamām izejām nodrošina elastīgu strāvas mērogošanu bez nepieciešamības pēc vairākiem diskrētiem draiveriem. TO-220-15 korpuss piedāvā uzlabotu siltuma izkliedi lielākas jaudas lietojumiem. Integrētās aizsardzības un vadības funkcijas samazina ārējo komponentu skaitu un palīdz aizsargāt slodzi un draiveri pārslēgšanās pārejas un bojājumu apstākļos. Ierīce ir paredzēta uzticamai darbībai motora vadības un jaudas posma ķēdēs, kur nepieciešama stabila pārslēgšana un siltuma pārvaldība.

Piemērots

• Līdzstrāvas suku motoru un pārnesum motoru vadīšanai rūpnieciskos vai automobiļu izpildmehānismos
• H-tilta konfigurācijām divvirzienu motora vadībai
• Solenoīdu, releju un citu induktīvo slodžu jaudas posmiem
• Prototipēšanai un konstrukcijām, kurām nepieciešama lielāka nepārtraukta strāva, izmantojot paralēlo darbību

Galvenās specifikācijas

• Divas pustilta izejas, ko var paralēli savienot lielākai strāvas jaudai
• TO-220-15 caurum montējams jaudas korpuss uzlabotai siltuma izkliedei
• Paredzēts induktīvo slodžu, piemēram, līdzstrāvas motoru un solenoīdu, vadīšanai
• Iebūvētas jaudas apstrādes funkcijas un aizsardzības shēma bojājumu situācijām
• Vienkāršo H-tilta un motora draiveru topoloģiju ieviešanu

Kā lietot

Integrējiet ierīci motora draivera iespiedplatē, ievērojot ieteicamo barošanas avota izkārtojumu un zemējuma praksi, lai nodrošinātu efektīvu siltuma izkliedi no TO-220-15 korpusa. Kad nepieciešama lielāka strāva, savienojiet paralēli abas pustilta izejas saskaņā ar ražotāja lietošanas vadlīnijām, rūpējoties par vadu saskaņošanu un siltuma slodzes sadali. Iekļaujiet atbilstošus slāpēšanas, dzēšanas vai pārejas sprieguma slāpēšanas elementus, kā norādīts induktīvajām slodzēm, un nodrošiniet pareizu siltuma novadītāju, lai uzturētu drošas savienojuma temperatūras nepārtrauktas darbības laikā.

Ieteikumi

Pirms izeju paralēlas darbības pārbaudiet lietojumam specifiskās prasības, piemēram, barošanas spriegumu, nepārtraukto un maksimālo strāvu un termiskos ierobežojumus. Izmantojiet ieteicamo iespiedplates izkārtojumu un siltuma novadītāja montāžu, lai optimizētu termisko veiktspēju, un ievērojiet standarta praksi, lai aizsargātu pret induktīviem sprieguma pīķiem, vadot motorus vai solenoīdus.
