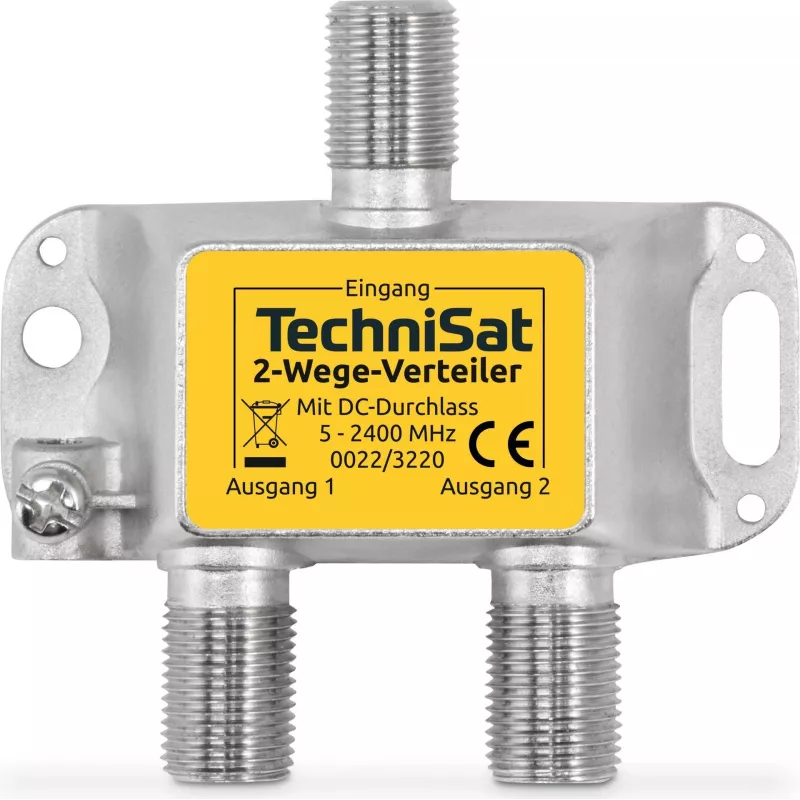

Kabeļa sadalītājs TechniSat 0022/3220

TechniSat 0022/3220 kabeļa sadalītājs/apvienotājs ir kompakta ierīce kabeļtelevīzijas un RF signālu izplatīšanai ar minimālu pasliktināšanos. Tā atbalsta plašu frekvenču diapazonu no 5 līdz 2400 MHz un atbilst standarta 75 Ω pretestībai, ko izmanto lielākajā daļā mājas un profesionālo koaksiālo instalāciju. Mazais sudraba korpuss un vieglā konstrukcija padara to piemērotu šaurām vietām un vienkāršai integrācijai esošajos antenu vai kabeļu tīklos.

Priekšrocības

Ierīce nodrošina stabilu signāla apstrādi plašā frekvenču joslā, ļaujot gan TV, gan satelīta saderīgiem signāliem iziet bez būtiskas vājināšanas. Tās 75 Ω pretestības saderība samazina neatbilstības zudumus standarta koaksiālajās sistēmās. Kompaktie izmēri (55 mm x 54 mm x 17 mm) un mazais svars atvieglo diskrētu montāžu un samazina slodzi uz kabeļiem un savienotājiem. Metāla korpuss nodrošina mehānisku aizsardzību un palīdz ar pamata ekranēšanu pret ārējiem traucējumiem.

Piemērots

• Viena koaksiālā padeves sadalīšanai divām ierīcēm, piemēram, televizoriem, uztvērējiem vai modemiem
• Divu RF signāla avotu apvienošanai, kur nepieciešams pasīvs apvienotājs
• Lietošanai mājas izklaides sistēmās, mazās komerciālās instalācijās un antenu sadales punktos
• Situācijās, kur nepieciešams kompakts sadalītājs ierobežotai telpai aiz skapjiem vai iekārtu statīvos

Galvenās specifikācijas

• Pretestība: 75 Ω
• Frekvenču diapazons: 5–2400 MHz
• Izmēri: 55 mm × 54 mm × 17 mm
• Svars: 0.041 kg
• Krāsa: Sudrabs
• Pasīvs sadalītāja/apvienotāja dizains

Kā lietot

Pievienojiet ienākošo koaksiālo kabeli ieejas portam un pievienojiet izejošos kabeļus izejas portiem, pārliecinoties, ka visi savienotāji ir pievilkti, lai izvairītos no signāla zudumiem. Ierīce ir pasīva un tai nav nepieciešama barošana. Signālu apvienošanai pievienojiet katru avotu attiecīgajiem portiem un uzraugiet signāla kvalitāti, lai apstiprinātu pieņemamus līmeņus. Novietojiet sadalītāju sausā, vēdināmā vietā un izvairieties no koaksiālo kabeļu asas locīšanas pie savienotāja, lai saglabātu signāla integritāti.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes koaksiālos kabeļus un savienotājus ar atbilstošu 75 Ω pretestību. Ja signāla sadalīšana uz vairākiem galapunktiem ievērojami samazina signāla līmeni, apsveriet pievienot līnijas pastiprinātāju vai izmantot aktīvo sadales pastiprinātāju. Izvairieties no āra ekspozīcijas, ja vien sadalītājs nav ievietots no laikapstākļiem aizsargātā korpusā.
