Lenovo RAID 940-16I RAID controller PCI Express x4 4.0 12 Gbit/s

Abstrakts
ThinkSystem RAID 940 saimes PCIe 4.0 12 Gbps SAS RAID kontrolleri ir augstas veiktspējas RAID-on-chip (ROC) adapteri savienojamībai ar diskdziņiem servera iekšienē. Šie adapteri atbalsta RAID līmeņus 0, 1, 10, 5, 50, 6 un 60, un tiem ir plašs RAS un pārvaldības funkciju saraksts.
Šajā produkta rokasgrāmatā ir sniegta būtiska pirmspārdošanas informācija, lai izprastu ThinkSystem RAID 940-8i, 16i un 32i adapterus un to galvenās funkcijas, specifikācijas un saderību. Šī rokasgrāmata ir paredzēta tehhniskajiem speciālistiem, pārdošanas speciālistiem, pārdošanas inženieriem, IT arhitektiem un citiem IT profesionāļiem, kuri vēlas uzzināt vairāk par adapteriem un apsvērt to izmantošanu IT risinājumos.

Ievads
ThinkSystem RAID 940 saimes PCIe 4.0 12 Gbps SAS RAID kontrolleri ir augstas veiktspējas RAID-on-chip (ROC) servera adapteri savienojamībai ar diskdziņiem servera iekšienē. Šie adapteri atbalsta RAID līmeņus 0, 1, 10, 5, 50, 6 un 60, un tiem ir plašs RAS un pārvaldības funkciju saraksts.

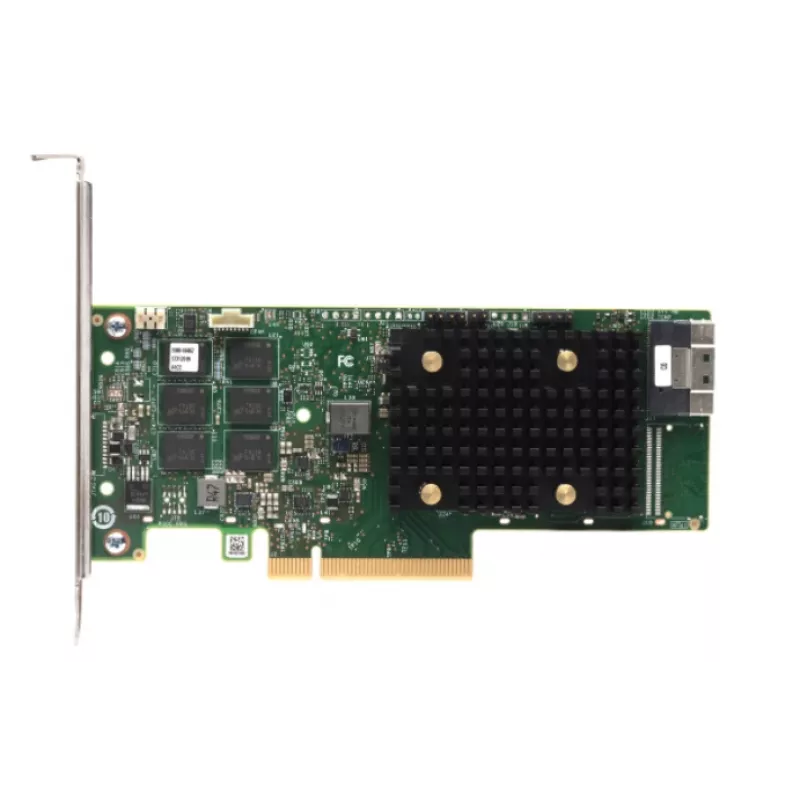

ThinkSystem RAID 940-16i ir parādīts nākamajā attēlā.

Vai zinājāt?
RAID 940 sērijas adapteriem visiem ir PCIe 4.0 resursdatora saskarne, kas divkāršo joslas platumu starp serveri un adapteri, salīdzinot ar iepriekšējās paaudzes RAID 930 adapteriem. Tas uzlabo uzglabāšanas apakšsistēmas kopējo veiktspēju, atbalstot līdz 3 miljoniem IOPS (JBOD režīmā) un līdz 3 miljoniem IOPS RAID (nejaušās lasīšanas).
RAID uz mikroshēmas balstītiem kontrolleriem, piemēram, RAID 940 adapteriem, ir īpašs procesors, kas atvieglo visas RAID funkcijas no servera CPU. Ar aparatūras paātrinājumu RAID 5 un 6 darbībām, kā arī līdz 8 GB īpašas atmiņas kešatmiņai, 940-8i, 16i un 32i piedāvā visaugstāko veiktspēju ThinkSystem serveriem.

Daļas numura informācija
Sekojošajā tabulā ir norādīti adapteru pasūtīšanas daļu numuri.
Tabulā ir iekļauti RAID 940 adapteru funkciju kodi, kas jāpasūta ar iespējotu Tri-Mode funkciju. Tri-Mode nodrošina SAS, SATA un NVMe diskdziņu atbalstu, lai tos savienotu ar adapteri, kā aprakstīts funkciju sadaļā.

Lenovo RAID 940-16I. Atbalstītās uzglabāšanas diskdziņa saskarnes: SAS, Serial ATA, Resursdatora saskarne: PCI Express x4. RAID līmeņi: 0, 1, 5, 10, 50, 60, Datu pārraides ātrums: 12 Gbit/s, Formas faktors: Low-Profile MD2 PCIe AIC
