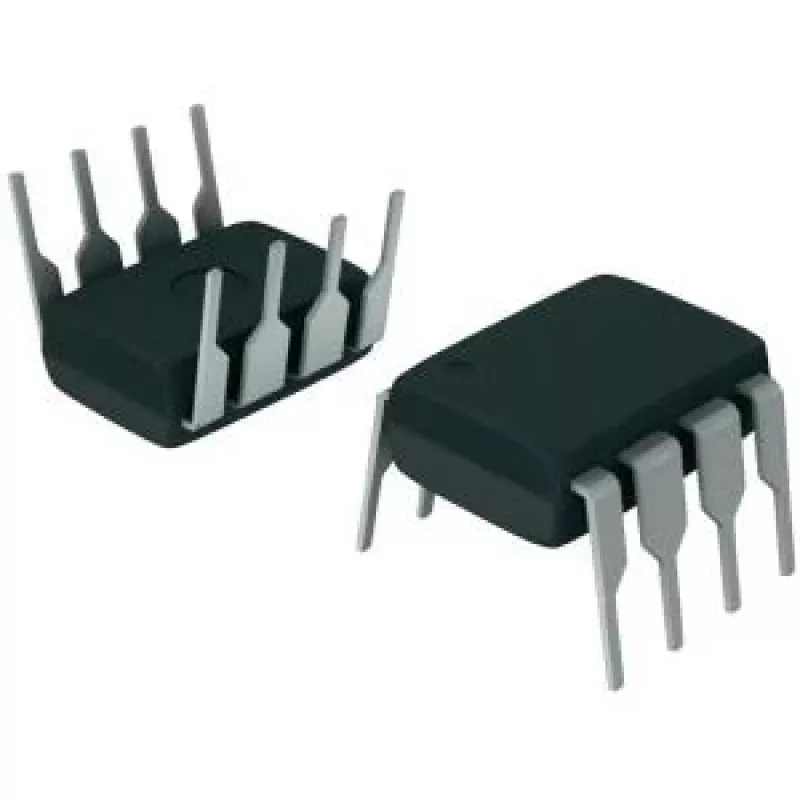

Līdzstrāvas/līdzstrāvas pārslēgšanās regulators Texas Instruments LM2574HVN-ADJ/NOPB – regulējams augstsprieguma PMIC PDIP-8 korpusā

Texas Instruments LM2574HVN-ADJ/NOPB ir regulējams augstsprieguma līdzstrāvas/līdzstrāvas pazeminošais pārslēgšanās regulators PDIP-8 korpusā. Paredzēts kompaktiem montāžas caurumos risinājumiem, šis regulators nodrošina regulējamu izejas spriegumu, izmantojot ārēju atgriezeniskās saites tīklu, un ir piemērots plates līmeņa barošanas avotiem un ar baterijām darbināmām ierīcēm. Ierīce integrē slēdzi, oscilatoru un vadības shēmu, lai nodrošinātu efektīvu regulēšanu un vienkāršotu ārējo komponentu izvēli standarta pazeminošā pārveidotāja topoloģijām.

Priekšrocības

LM2574HVN-ADJ/NOPB piedāvā augstu ieejas sprieguma spēju un regulējamu izeju, ļaujot elastīgi izvēlēties spriegumu ar minimālu ārējo komponentu skaitu. Tā PDIP-8 korpuss atbalsta vieglu prototipēšanu un integrāciju esošajos montāžas caurumos projektos. Integrētais slēdzis un vadība samazina komponentu skaitu un plates laukumu salīdzinājumā ar diskrētiem risinājumiem, savukārt regulatora pārslēgšanās arhitektūra uzlabo pārveidošanas efektivitāti daudzos pazeminošos lietojumos.

Piemērots

• Plates līmeņa regulētiem barošanas avotiem
• Ar baterijām darbināmām ierīcēm un portatīvajam aprīkojumam
• Rūpnieciskās vadības un instrumentācijas elektronikai
• Remonta, prototipēšanas un izglītības elektronikas projektiem

Galvenās specifikācijas

• Funkcija: Regulējams pazeminošais (buck) pārslēgšanās regulators
• Korpuss: Montāžas caurumos PDIP-8
• Regulējams izejas spriegums, izmantojot ārēju rezistoru dalītāju
• Integrēts pārslēgšanās tranzistors un vadības shēma
• Paredzēts augsta ieejas sprieguma lietojumiem (HV variants)
• Tipisks lietojums: vienas izejas regulēta jaudas pārveidošana

Kā lietot

Uzstādiet regulatoru PDIP-8 pēdas vietā uz iespiedshēmas plates vai prototipēšanas plates un pievienojiet ieeju un izeju ar atbilstošu atsaisti un ārēju induktoru, diodi un kondensatoriem, lai izveidotu pazeminošo pārveidotāju atbilstoši standarta lietojuma topoloģijai. Izvēlieties atgriezeniskās saites rezistoru vērtības, lai iestatītu vēlamo izejas spriegumu, ievērojot ražotāja ieteikto rezistoru attiecību un izkārtojuma norādījumus. Nodrošiniet pienācīgu siltuma izkliedes apsvērumu un komponentu izvietojumu, lai pārvaldītu termisko izkliedi darbības laikā.

Ieteikumi

Ievērojiet Texas Instruments lietojuma piezīmes par ieteicamajiem ārējiem komponentiem, iespiedshēmas plates izkārtojumu un termiskajiem apsvērumiem. Izmantojiet izejas kondensatorus ar zemu ekvivalento virknes pretestību un piemērotu Šotkija diodi, lai uzlabotu efektivitāti. Ieejas un izejas vadus veidojiet īsus un novietojiet atgriezeniskās saites tīklu tuvu ierīces kontaktiem, lai saglabātu regulēšanas precizitāti.
