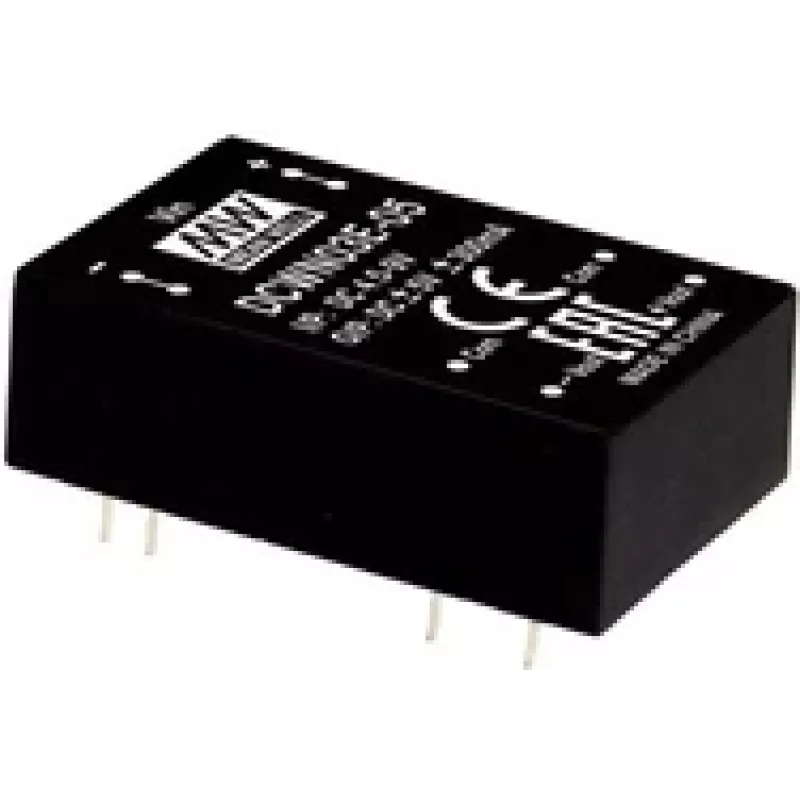

Līdzstrāvas pārveidotājs MEAN WELL DCWN03E-15 3W 4.5-9V 100mA

MEAN WELL DCWN03E-15 ir kompakts līdzstrāvas pārveidotājs, kas nodrošina līdz 3W regulētu jaudu. Paredzēts zemsprieguma līdzstrāvas sistēmām, tas pieņem 4,5–9V ieejas diapazonu un nodrošina nemainīgu izejas strāvu 100mA. Tā mazie izmēri – 20,3 mm platums, 31,8 mm dziļums un 10,2 mm augstums – padara to piemērotu uzstādīšanai vietās, kur ir ierobežota telpa un nepieciešama uzticama līdzstrāvas-līdzstrāvas pārveidošana.

Priekšrocības

Šis līdzstrāvas pārveidotājs piedāvā stabilu izejas strāvu un kompaktus mehāniskos izmērus, kas vienkāršo integrāciju mazos korpusos un uz PCB montējamos risinājumos. Ierīce ir izstrādāta efektīvai jaudas pārveidošanai tās nominālajā ieejas diapazonā, ar konstrukciju, kas nodrošina uzticamu darbību kompaktos elektroniskos mezglos. Zema profila iepakojums un vienkārši elektriskie raksturlielumi samazina konstruēšanas sarežģītību, pievienojot regulētu līdzstrāvas izeju esošajām sistēmām.

Piemērots

• Mazjaudas iegultajai elektronikai un sensoru moduļiem
• Ar baterijām darbināmām ierīcēm, kas darbojas 4,5–9V ieejas diapazonā
• Mazām instrumentu un vadības shēmām, kurām nepieciešama 100mA izeja
• Telpas ierobežotiem lietojumiem un kompaktiem korpusiem

Galvenās specifikācijas

• Izejas jauda: 3 W
• Ieejas sprieguma diapazons: 4,5–9 V līdzstrāva
• Izejas strāva: 100 mA
• Iepakojuma izmēri: 20,3 mm (P) × 31,8 mm (Dz) × 10,2 mm (A)
• Formas faktors: kompakts zema profila līdzstrāvas-līdzstrāvas pārveidotājs

Kā lietot

Pievienojiet pārveidotāju stabilam līdzstrāvas avotam norādītajā ieejas diapazonā (4,5–9V). Ievērojiet pareizu polaritāti, pievienojot ieejas un izejas spailes. Uzstādiet ierīci vietā, kas nodrošina nelielu gaisa cirkulāciju; lai gan tā ir paredzēta kompaktām telpām, izvairieties no pārklāšanas ar izolējošiem materiāliem, kas varētu kavēt siltuma izkliedi. Pārbaudiet, vai pievienotās slodzes izejas strāvas prasība nepārsniedz 100mA, un testējiet gaidāmajos darbības apstākļos pirms galīgās uzstādīšanas.

Ieteikumi

Uzticamai darbībai uzstādiet pārveidotāju uz mehāniski drošas virsmas un uzturiet apkārtējās vides temperatūru ierīces darbības robežās. Izmantojiet atbilstošu atsaisti un īsus vadus ieejas un izejas līnijās, lai samazinātu sprieguma kritumus un traucējumus. Ja lietojums tuvojas pārveidotāja jaudas robežām, pārbaudiet termisko uzvedību zem slodzes un, ja nepieciešams, apsveriet papildu dzesēšanu vai lielākas jaudas pārveidotāju.
