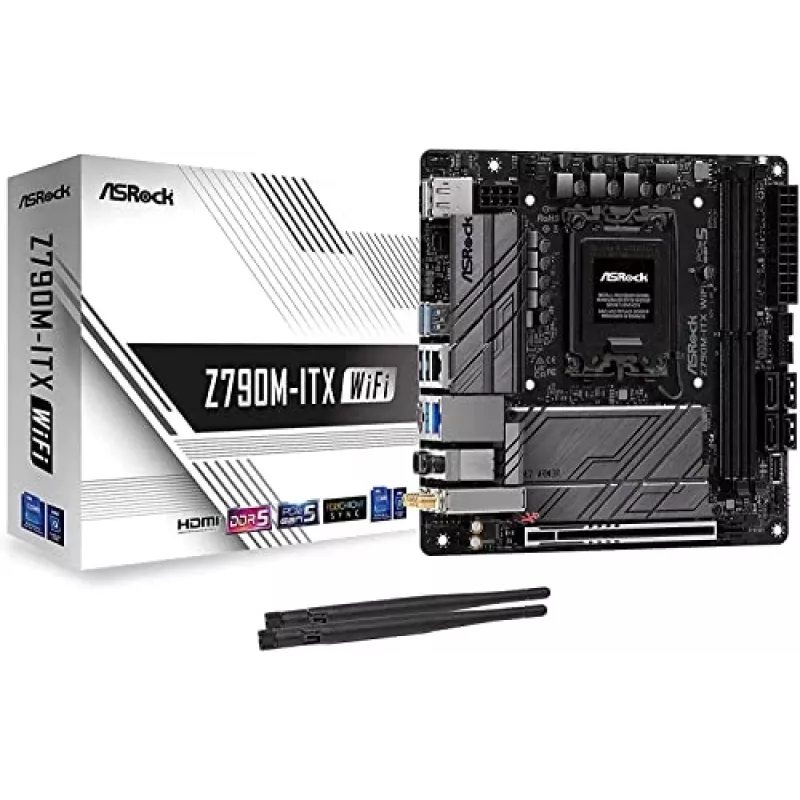

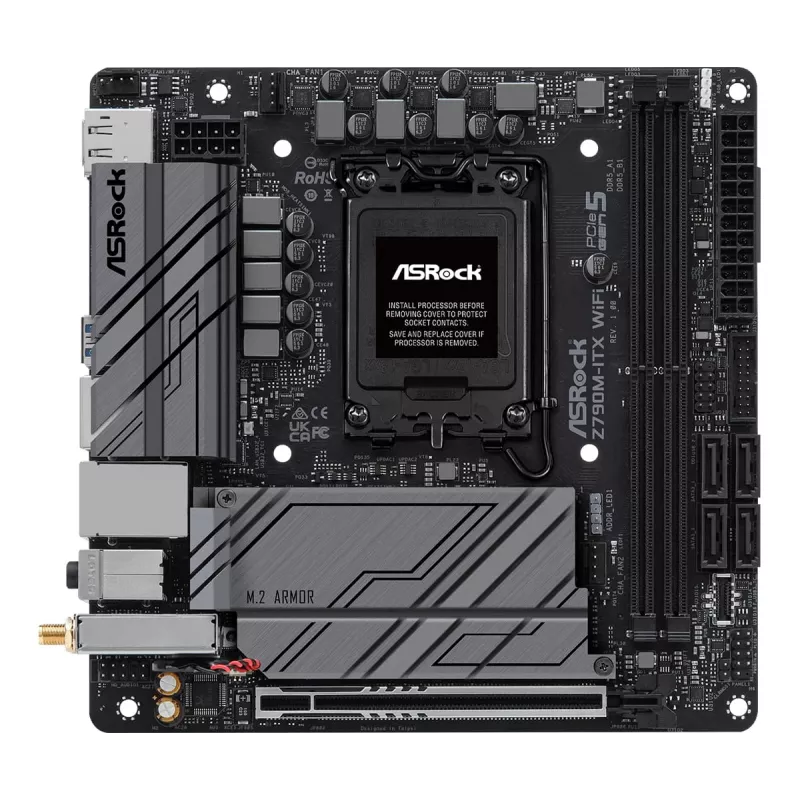

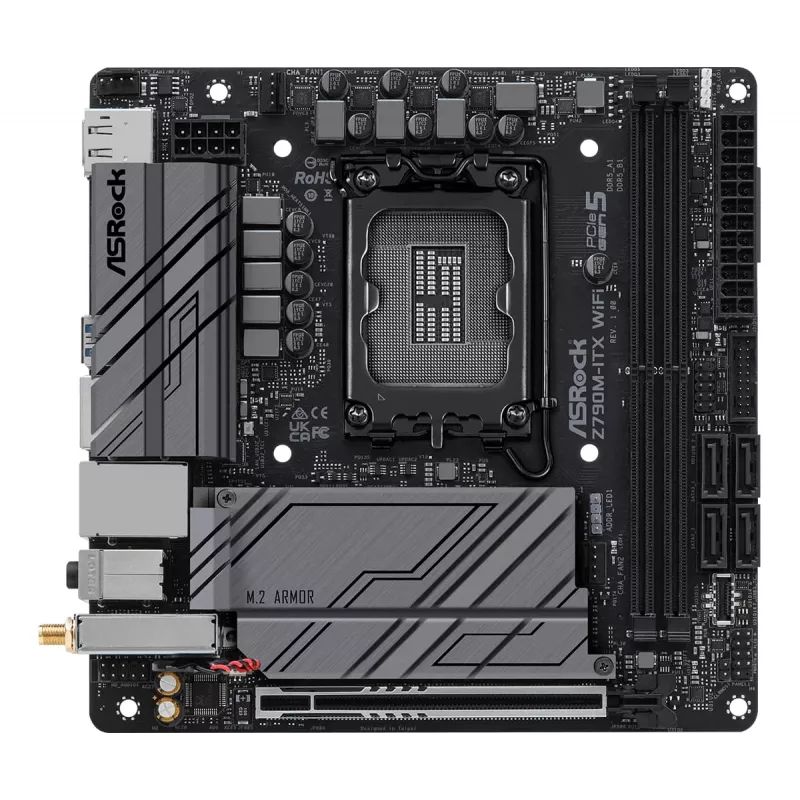

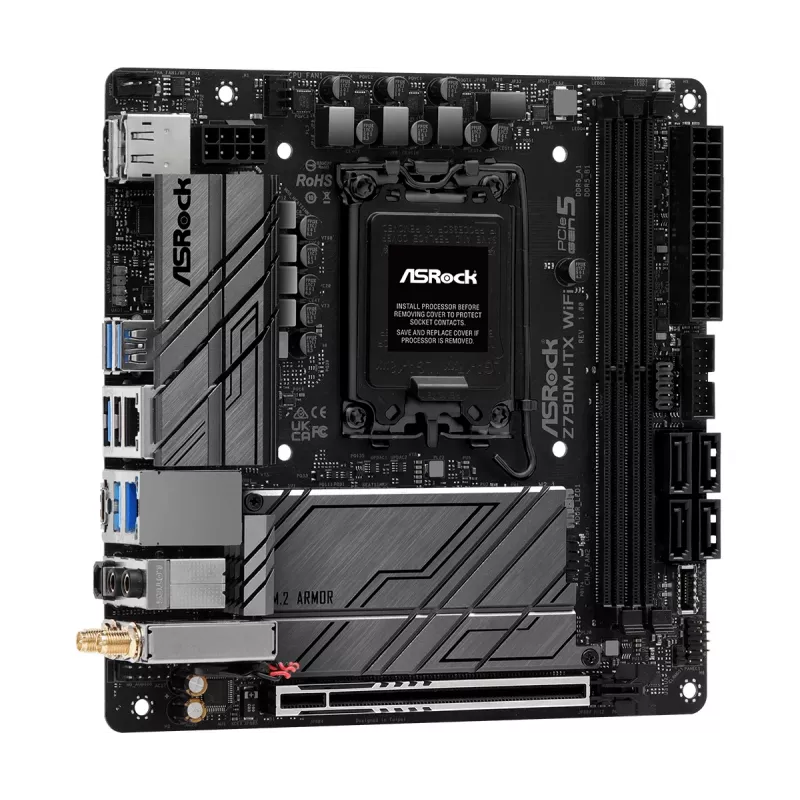

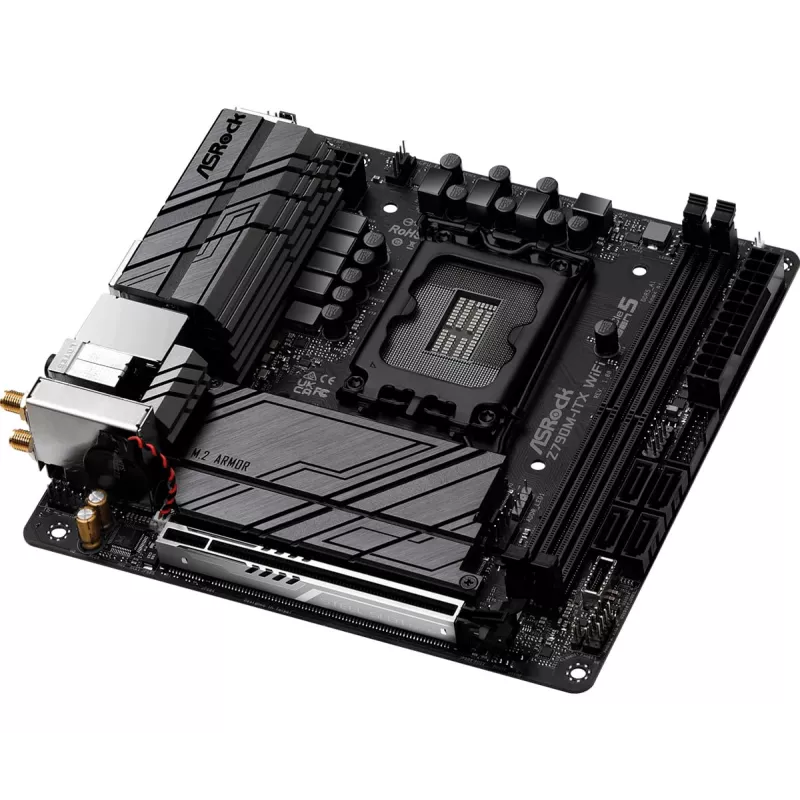

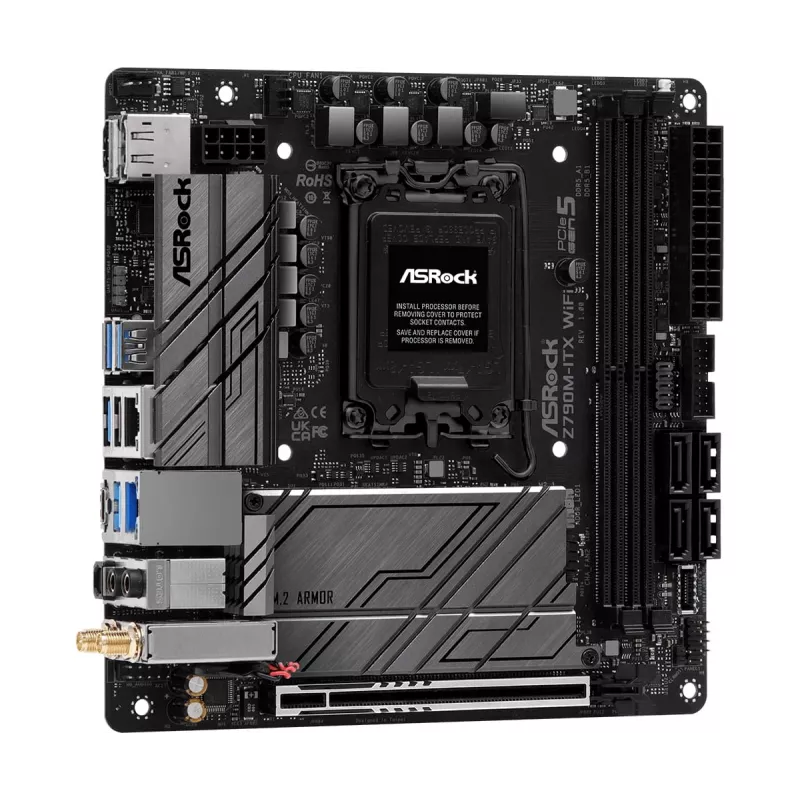

Mātesplate ASRock Z790M-ITX WiFi — Intel Z790, LGA 1700, mini ITX, DDR5, 2x DIMM, 64 GB, 2,5 Gb LAN, Wi‑Fi 6E

Dr. MOS integrētais jaudas posms nodrošina optimizētu sinhrono buck-set sprieguma regulēšanu mātesplatēm, piedāvājot lielāku strāvu uz fāzi, uzlabotu termisko veiktspēju un stabilu barošanu. 7+1+1 jaudas fāžu dizains un 8 slāņu PCB nodrošina efektīvu CPU jaudas sadali un atmiņas pārtaktēšanu. DDR5 atbalsts ietver XMP un EXPO profilus un īpašu aizsardzības shēmu DDR5 DIMM moduļiem. Platei ir arī PCIe 5.0 ar virsmas montāžas tehnoloģiju, ātrgaitas PCIe Gen4 x4 M.2 atbalsts, Wi‑Fi 6E, vairāki USB 3.2 Gen2 porti, ieskaitot priekšējo Type-C savienotāju, Nahimic audio uzlabojumi, Polychrome RGB savienotāji un integrēts eDP savienotājs papildu 13,3 collu sānu paneļa komplektam. Auto Driver Installer utilīta vienkāršo sākotnējo draiveru iestatīšanu.

Priekšrocības

Integrētais Dr. MOS dizains palielina strāvas piegādi uz fāzi, vienlaikus samazinot termisko slodzi salīdzinājumā ar atsevišķiem MOSFET. 7+1+1 jaudas fāžu izkārtojums un 8 slāņu PCB veicina stabilus signālus, zemāku darba temperatūru un uzlabotu energoefektivitāti atmiņas pārtaktēšanai. DDR5 XMP/EXPO atbalsts ar iepriekš pārbaudītiem profiliem ļauj vienkārši pārtaktēt atmiņu, ja tiek izmantoti saderīgi moduļi, un īpašā DDR5 aizsardzības shēma samazina moduļu bojājumu risku uzstādīšanas vai noņemšanas laikā. Virsmas montāžas PCIe 5.0 sloti uzlabo signāla integritāti lielā ātrumā. Iebūvētais Wi‑Fi 6E un vairāki ātrgaitas USB porti nodrošina modernu savienojamību, savukārt Nahimic audio un Polychrome RGB atbalsts paplašina multivides un personalizācijas iespējas.

Galvenās specifikācijas

• Barošanas dizains: Dr. MOS integrētais posms, 7+1+1 jaudas fāzes
• PCB: 8 slāņu plate stabilām trasēm un uzlabotai termiskajai efektivitātei
• Atmiņa: DDR5 ar XMP & AMD EXPO atbalstu; DDR5 aizsardzības shēma
• Paplašināšanas slots: SMT tipa PCIe 5.0 slots; PCIe Gen4 x4 M.2 atbalsts
• Uzglabāšana: Ātrgaitas M.2 (PCIe Gen4 x4)
• Bezvadu: Wi‑Fi 6E 802.11ax (6 GHz atbalsts)

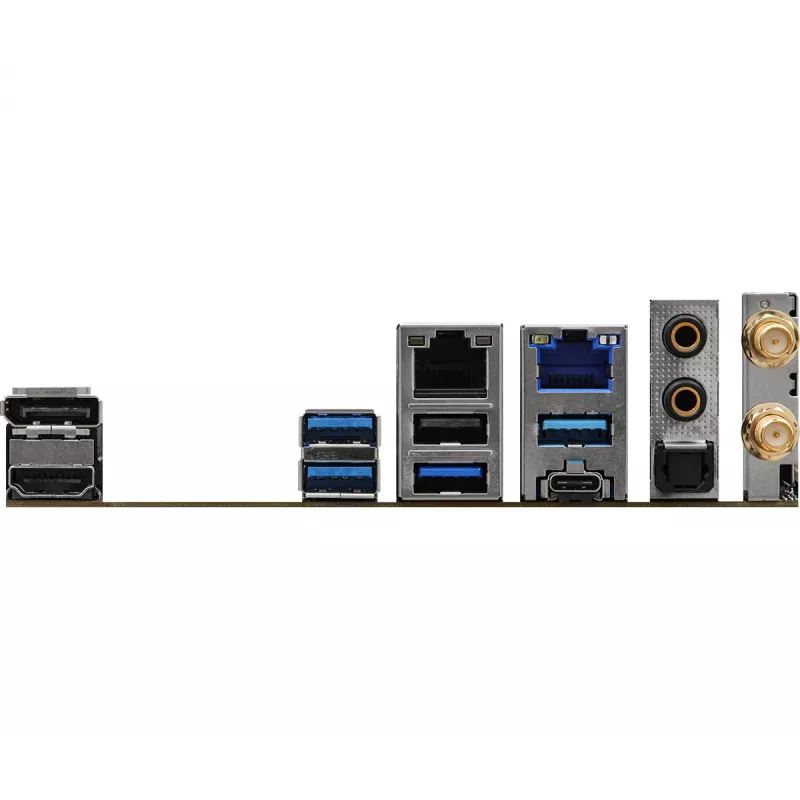

• USB: Priekšējais USB 3.2 Gen2 Type-C savienotājs (līdz 10 Gbps); četri aizmugurējie USB 3.2 Gen2 Type-A porti
• Audio: Nahimic audio dzinējs ar trokšņu slāpēšanu, atbalss slāpēšanu un balss stabilizāciju
• Apgaismojums: Polychrome RGB iebūvētie un adresējamie savienotāji
• Displeja savienotājs: Iebūvēts eDP signāla savienotājs ASRock 13,3 collu sānu paneļa komplektam
• Utilītas: Auto Driver Installer ar iepriekš instalētu LAN draiveri

Kā lietot

Uzstādiet mātesplati saderīgā korpusā, pievienojiet CPU, DDR5 atmiņas moduļus, kas atbalsta Intel XMP vai AMD EXPO, ja vēlaties pārtaktēt, uzstādiet uzglabāšanas ierīces (ieskaitot PCIe Gen4 M.2 SSD) un pievienojiet barošanu un dzesēšanu. Papildu 13,3 collu sānu paneļa komplektam pievienojiet paneli iebūvētajam eDP savienotājam un nodrošiniet nepieciešamo barošanu un montāžu. Iespējojiet XMP/EXPO profilus BIOS, lai piemērotu iepriekš pārbaudītus atmiņas pārtaktēšanas iestatījumus. Izmantojiet Auto Driver Installer, palaižot utilītu, atjauninot nepieciešamos draiverus un sekojot ekrānā redzamajiem norādījumiem, lai pabeigtu instalēšanu.

Ieteikumi

Izmantojiet DDR5 atmiņas moduļus, kas sertificēti Intel XMP vai AMD EXPO, lai nodrošinātu stabilu pārtaktēšanu; pirms DDR5 DIMM moduļu uzstādīšanas vai noņemšanas izslēdziet sistēmu, lai izvairītos no elektriskiem bojājumiem; un regulāri atjauniniet BIOS un draiverus, izmantojot Auto Driver Installer, lai nodrošinātu vislabāko saderību un veiktspēju.
