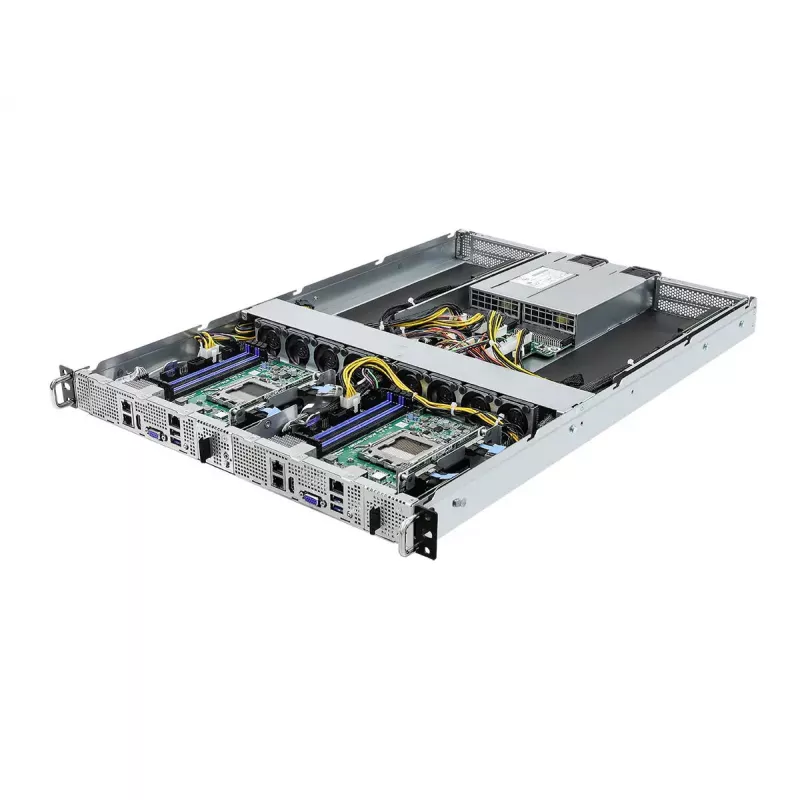

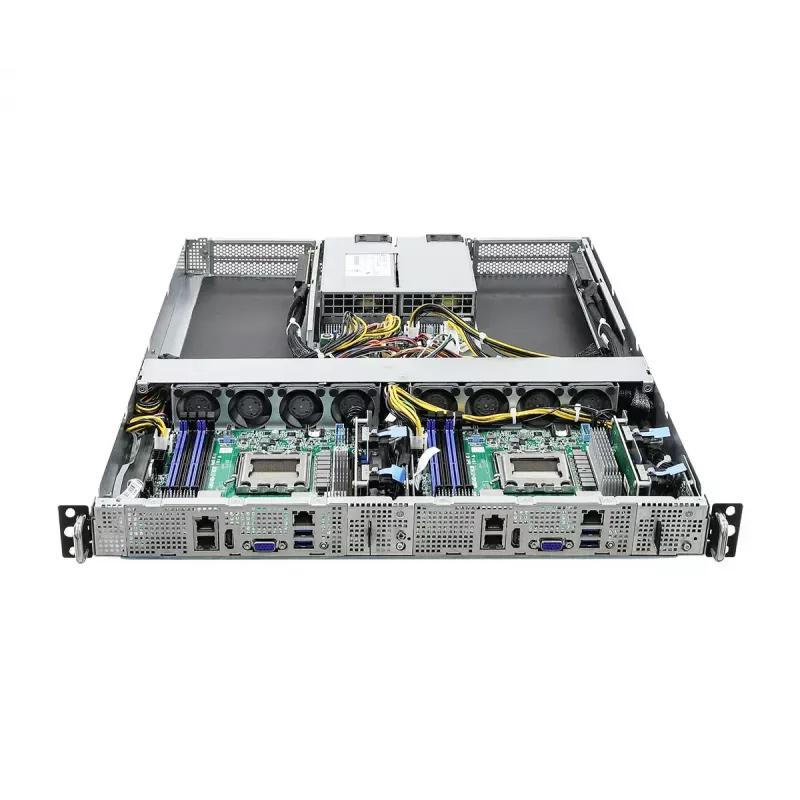

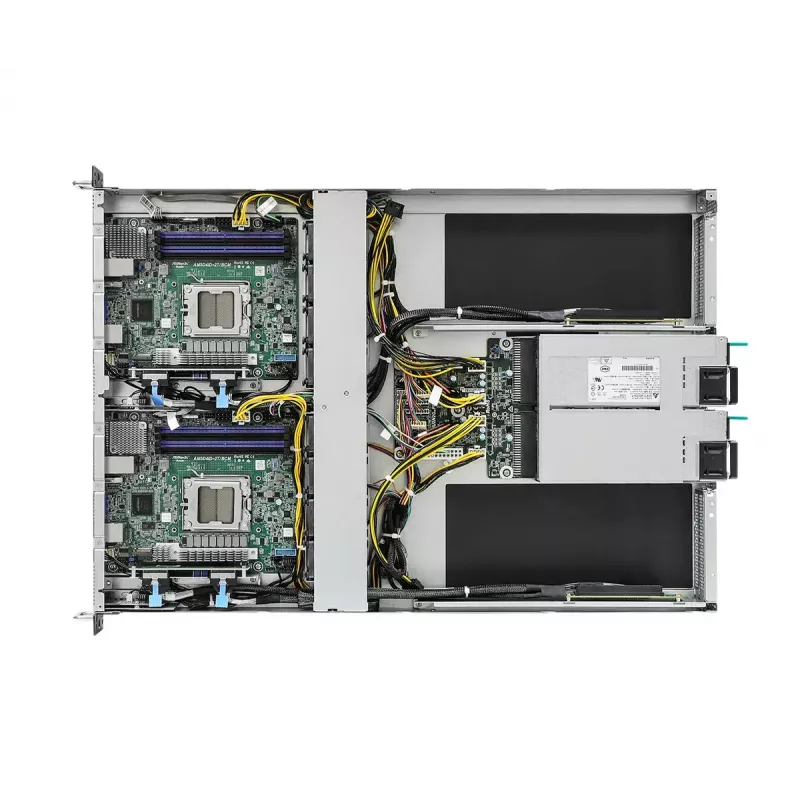

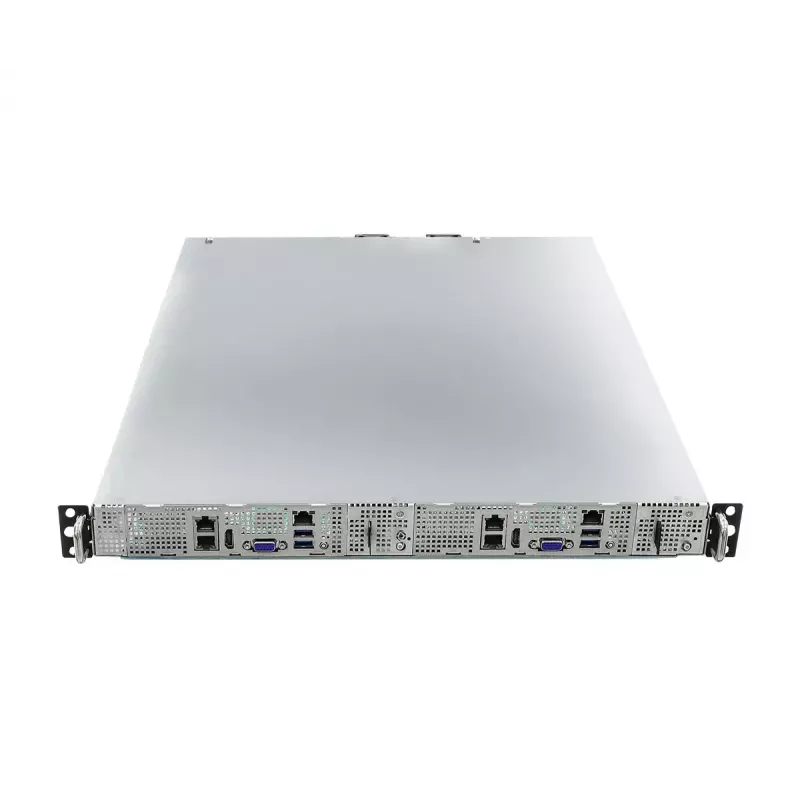

Servera bāzes sistēma ASRock 1U2N2G-AM5/2T — LGA 1718, DDR5 līdz 48 GB, 10 Gb Ethernet, Aspeed AST2600, 1600 W barošanas bloks

ASRock 1U2N2G-AM5/2T ir 1U plaukta servera bāzes sistēma, kas paredzēta blīvām, vietu taupošām izvietošanām. Tā izmanto LGA 1718 viena ligzda AM5 platformu, kas ir saderīga ar EPYC™ 4005/4004 un Ryzen™ 9000/8000/7000 sērijas procesoriem, un pieņem līdz četriem DDR5 UDIMM (ECC vai ne-ECC) ar maksimālo atbalstīto atmiņu 48 GB. Katrs no diviem mezgliem ietver pilna augstuma PCIe 5.0 x16 slotu, PCIe 4.0 x4 M.2 slotu, iebūvētu Aspeed AST2600 grafiku un divus 10 Gigabit Ethernet portus no Broadcom. Sistēma nodrošina UEFI AMI BIOS, IPMI attālināto pārvaldību un divus priekšējos USB 2.0 portus, un tā tiek piegādāta ar lieku 1600 W CRPS barošanas bloku, kas piemērots 1U plaukta vidēm.

Priekšrocības

Bāzes sistēma līdzsvaro kompaktu 1U blīvumu ar diviem neatkarīgiem mezgliem, ļaujot vienā korpusā izvietot divas atsevišķas skaitļošanas instances, vienlaikus saglabājot pilna augstuma PCIe slota savienojamību. Katrā mezglā integrētais Broadcom 10GbE un iebūvētais Aspeed AST2600 nodrošina tūlītēju tīkla un pārvaldības piekļuvi bez papildu adapteriem. UEFI AMI BIOS un IPMI atbalsts vienkāršo attālināto nodrošināšanu un uzraudzību, un iekļautais 1600 W 1+1 barošanas risinājums nodrošina uzticamību un augstas jaudas skaitļošanas slodzes plaukta instalācijās.

Piemērots

• Malas skaitļošanai un mazu datu centru plauktiem, kur vietas ir ierobežots
• Tīkla ierīcēm, virtuālajām tīkla funkcijām (VNF) un ugunsmūra/maršrutētāja platformām
• Augsta blīvuma mitināšanai vieglām vairāku nomnieku vai konteinerizētām darba slodzēm
• Attālinātās pārvaldības un uzraudzības platformām, kurām nepieciešams IPMI un Aspeed attālinātā grafika

Galvenās specifikācijas

• Formas faktors: 1U plaukta korpuss ar diviem neatkarīgiem mezgliem
• CPU ligzda: LGA 1718 (viena ligzda AM5 katram mezglam), atbalsta norādītos EPYC un Ryzen sērijas procesorus
• Atmiņa: 4 DDR5 UDIMM sloti katram mezglam (2DPC), atbalsta ECC un ne-ECC, maksimālā kopējā atmiņa līdz 48 GB, izmantojot 288-pin DIMM
• Paplašināšana: 1 pilna augstuma divu slotu PCIe 5.0 x16 slots katram mezglam
• Glabāšana: 1 M.2 slots (PCIe 4.0 x4) katram mezglam NVMe glabāšanai
• Tīklošana: Divi 10Gb Ethernet (Broadcom BCM57416) katram mezglam caur RJ-45
• Pārvaldība un grafika: Iebūvēts Aspeed AST2600 BMC ar IPMI attālināto pārvaldību
• BIOS: UEFI AMI BIOS, 256 Mbit
• Priekšējā I/O: Divi USB 2.0 porti
• Barošana: 1600 W 1+1 CRPS lieks barošanas bloks, piemērots 1U darbībai

Kā lietot

Katrā mezglā ievietojiet atbilstošo AM5 CPU LGA 1718 ligzdā, ievērojot standarta servera CPU apstrādes procedūras, ievietojiet DDR5 UDIMM četros DIMM slotos katram mezglam saskaņā ar plates aizpildīšanas vadlīnijām un, ja nepieciešams, ievietojiet NVMe diskus M.2 slotos. Pievienojiet tīkla kabeļus RJ-45 10GbE portiem un konfigurējiet BIOS/UEFI iestatījumus pēc vajadzības. Izmantojiet IPMI caur BMC (Aspeed AST2600) ārpusjoslas pārvaldībai, attālinātai konsoles piekļuvei un programmaparatūras atjauninājumiem. Nodrošiniet, lai korpuss būtu uzstādīts saderīgā 1U plaukta pozīcijā un liekais 1600 W barošanas bloks būtu pievienots piemērotam strāvas avotam vai PDU.

Ieteikumi

Izmantojiet ECC DDR5 moduļus, ja darba slodzes integritāte un kļūdu mazināšana ir svarīga; pārbaudiet atbalstīto atmiņas ātrumu un ietilpību ar izvēlēto procesoru. Termiskai un akustiskai stabilitātei 1U izvietojumā nodrošiniet pietiekamu plaukta gaisa plūsmu un izvairieties pārsniegt ieteicamo TDP uzstādītajiem CPU. Regulāri atjauniniet UEFI un BMC programmaparatūru un konfigurējiet IPMI piekļuves kontroles drošai attālinātai pārvaldībai.
