MEAN WELL SKMW20F-05 strāvas adapteris 20 W 5 V 4 A, RoHS

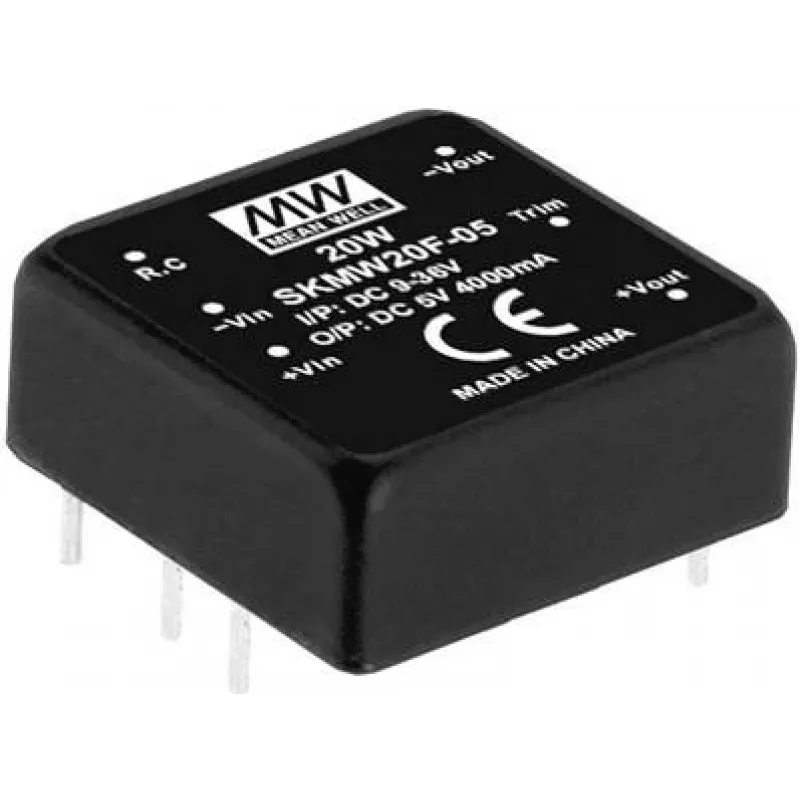

MEAN WELL SKMW20F-05 ir kompakts, uz PCB montējams līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts lietojumiem, kur nepieciešama stabilizēta 5 V izeja no plaša ieejas sprieguma diapazona. Modulis pieņem 9–36 V līdzstrāvas ieeju un nodrošina vienu 5 V līdzstrāvas izeju līdz 4 A (20 W). Iebūvēts 1" x 1" DIP caururbumu korpusā, tam ir tālvadības IESLĒGT/IZSLĒGT funkcija un tas atbilst RoHS prasībām. Tā mazais izmērs un 18 g svars padara to piemērotu platības ierobežotām platēm un lielapjoma instalācijām.

Priekšrocības

SKMW20F-05 piedāvā plašu ieejas sprieguma diapazonu, kas atbalsta dažādas akumulatoru un transportlīdzekļu sistēmas, stabilu 5 V/4 A regulētu izeju un kompaktu 1" x 1" nospiedumu vieglai PCB integrācijai. Caururbumu DIP korpuss vienkāršo montāžu viļņu vai rokas lodēšanai, un tālvadības IESLĒGT/IZSLĒGT funkcija nodrošina ērtu sistēmas vadību. RoHS atbilstība samazina vides un regulējuma bažas masveida ražošanā.

Piemērots

• Iegultajām sistēmām un mikrokontrolieru platēm, kam nepieciešama 5 V barošana
• Automobiļu vai ar baterijām darbināmām iekārtām, kas darbojas 9–36 V ieejas diapazonā
• Rūpnieciskiem vadības moduļiem un sakaru ierīcēm ar ierobežotu PCB platību
• Lielapjoma ražošanai un OEM komplektiem (iepakojuma daudzums pieejams)

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis: SKMW20F-05 (MPN)
• Ieejas spriegums: 9–36 V līdzstrāva
• Izeja: 5 V līdzstrāva, 4 A (20 W)
• Korpuss: 1" x 1" DIP caururbumu
• Funkcijas: tālvadības IESLĒGT/IZSLĒGT, atbilst RoHS
• Svars: 18 g
• Daudzums iepakojumā: 300 gab. iepakojumā
• EAN: 4021087041447

Kā lietot

Montējiet SKMW20F-05 uz PCB, izmantojot DIP caururbumu kontaktus, un lodējiet saskaņā ar standarta lodēšanas praksi. Pievienojiet 9–36 V līdzstrāvas ieeju norādītajiem ieejas kontaktiem un ņemiet regulēto 5 V izeju no izejas kontaktiem, ievērojot pareizu polaritāti. Izmantojiet tālvadības IESLĒGT/IZSLĒGT kontaktu, lai pēc vajadzības ieslēgtu vai izslēgtu izeju; skatiet ražotāja datu lapu, lai uzzinātu nepieciešamos vadības loģikas līmeņus un ieteicamās pieslēguma shēmas. Nodrošiniet atbilstošu PCB izkārtojumu un zemējumu siltuma izkliedēšanai un stabilai darbībai.

Ieteikumi

Lai nodrošinātu uzticamu darbību, saglabājiet ieejas spriegumu 9–36 V diapazonā, nodrošiniet pareizu atsaisti 5 V izejā un ievērojiet MEAN WELL ieteiktos PCB izkārtojuma un termiskos norādījumus. Pārbaudiet saderību ar jūsu sistēmas ieslēgšanās un pārejas apstākļiem un apsveriet drošinātāju vai pārejas procesu slāpēšanu ieejā aizsardzībai.
