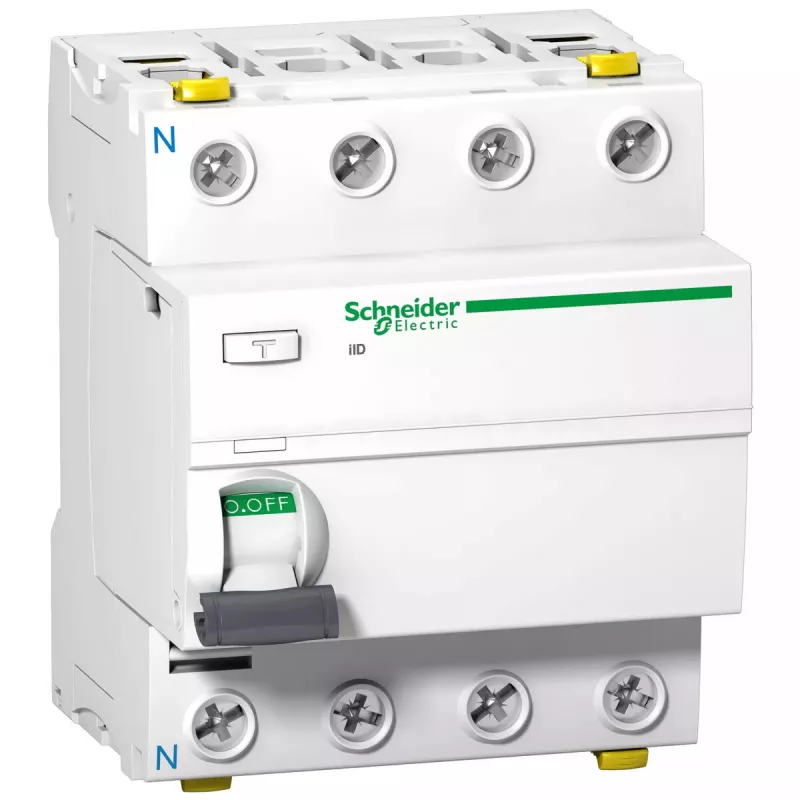

Noplūdes strāvas aizsardzības ierīce Schneider Electric A9Z21425, A tips, 25 A, 380–415 V, 1500 A pārrāvuma jauda

Schneider Electric A9Z21425 ir četrpolu noplūdes strāvas aizsardzības ierīce (A tips), kas paredzēta maiņstrāvas un pulsējošas līdzstrāvas noplūdes strāvu noteikšanai zemsprieguma instalācijās ar nominālā sprieguma diapazonu 380–415 V. Ar nominālo strāvu 25 A un pārrāvuma jaudu 1500 A šī kompaktā DIN-sliedes montāžas ierīce nodrošina selektīvu aizsardzību ķēdēm dzīvojamo un komerciālo sadales skapjos. Ierīce ir piemērota standarta paneļu instalācijām un paredzēta lietošanai, kur nepieciešama gan maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes strāvu noteikšana.

Priekšrocības

Ierīce nodrošina uzticamu zemesslēguma noteikšanu maiņstrāvas un pulsējošas līdzstrāvas noplūdes strāvām, apvienojot precīzu jutību ar kompaktu izmēru, kas piemērots ierobežotas vietas paneļiem. Tās četrpolu konstrukcija nodrošina vienlaicīgu visu fāžu un neitrāles atvienošanu, ja tāda ir, uzlabojot drošību trīsfāžu sistēmās. 1500 A pārrāvuma jauda nodrošina izturību tipiskiem pārslodzes un īssavienojuma apstākļiem mājsaimniecības un vieglās komerciālās instalācijās.

Piemērots

• Trīsfāžu sadales ķēžu aizsardzībai dzīvojamos un komerciālos sadales paneļos
• Elektriskajiem paneļiem, kur nepieciešama maiņstrāvas un pulsējošas līdzstrāvas noplūdes strāvu noteikšana
• Pielietojumiem ar nominālo sistēmas spriegumu 380–415 V

Galvenās specifikācijas

• Ierīces tips: A tipa noplūdes strāvas aizsardzības ierīce (RCD)
• Polu skaits: 4P (četrpolu)
• Nominālā strāva: 25 A
• Nominālais darba spriegums: 380–415 V
• Noplūdes darba strāva: 30 mA
• Pārrāvuma jauda (Icn): 1500 A
• Montāža: DIN-sliede
• Izmēri (aptuveni): 72 × 73 × 91 mm

Kā lietot

Uzstādiet noplūdes strāvas aizsardzības ierīci uz standarta DIN sliedes sadales skapī, ievērojot vietējos elektroinstalācijas noteikumus un ražotāja uzstādīšanas instrukcijas. Pievienojiet barošanas un slodzes vadus attiecīgajiem spailēm, nodrošinot pareizu fāžu secību un drošus savienojumus. Pārbaudiet, vai ierīce ir saderīga ar augšpusē esošo aizsardzību pret pārstrāvu un sistēmas zemējuma veidu. Pēc uzstādīšanas izmantojiet testa pogu, lai pārbaudītu pareizu darbību un atslēgšanās reakciju pirms ķēdes nodošanas ekspluatācijā.

Ieteikumi

Regulāri pārbaudiet ierīci, izmantojot iebūvēto testa pogu, ar intervāliem, kas ieteikti vietējos noteikumos, lai nodrošinātu pastāvīgu jutību pret zemesslēgumu. Nodrošiniet koordināciju ar augšpusē esošajām aizsardzības ierīcēm un pārliecinieties, ka izvēlētā nominālā strāva un noplūdes darba strāva atbilst aizsargājamajām ķēdēm un piemērojamajiem drošības standartiem.
