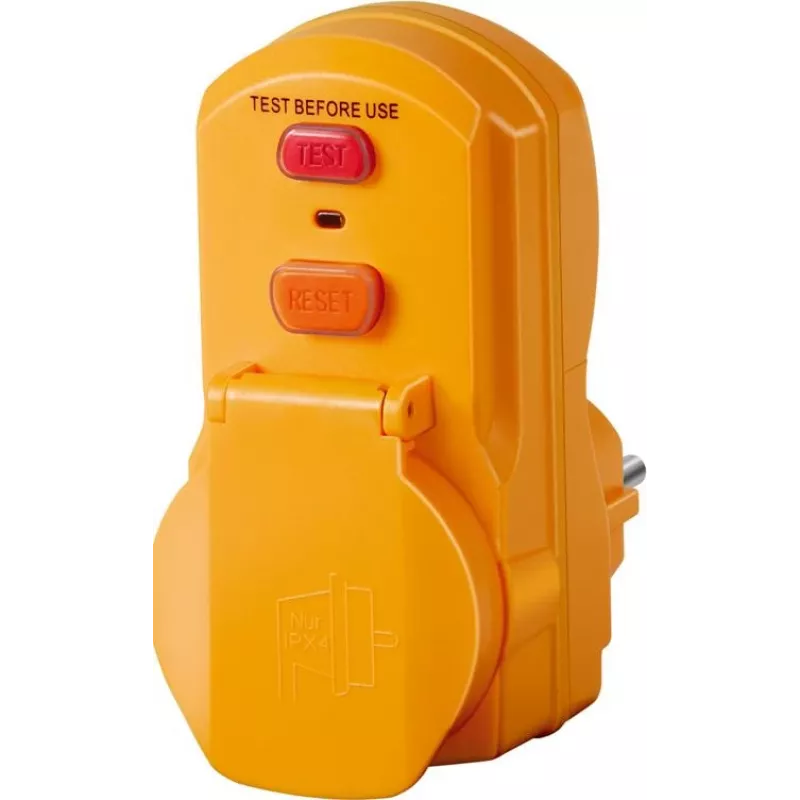

A tipa jaudas slēdzis Brennenstuhl 1290660

A tipa jaudas slēdzis Brennenstuhl 1290660 ir noplūdes strāvas ierīce, kas paredzēta elektriskās drošības uzlabošanai instalācijās, kur nepieciešama A tipa aizsardzība. Tas spēj pieņemt 16 A ieejas strāvu un darbojas ar nominālo 230 V ieejas spriegumu. Klasificēts kā D tips ar specifiskiem izslēgšanās raksturlielumiem un IP54 aizsardzības pakāpi pret putekļu iekļuvi un ūdens šļakatām. Ierīcei ir dzeltena apdare, kas nodrošina skaidru vizuālo identifikāciju elektriskajos paneļos vai sadales punktos.

Priekšrocības

Šis jaudas slēdzis nodrošina selektīvu noplūdes strāvas noteikšanu gan maiņstrāvai, gan pulsējošai līdzstrāvai, atbilstoši A tipa funkcionalitātei. 16 A nominālā strāva un 230 V nominālais spriegums padara to saderīgu ar standarta vienfāzes ķēdēm. D tipa klasifikācija raksturo tā izslēgšanās raksturlielumu, kas var būt būtisks instalācijās ar noteiktiem slodžu veidiem. IP54 pakāpe nodrošina pamata aizsardzības līmeni pret putekļiem un ūdens šļakatām, paplašinot piemērotību iekštelpu saimniecības telpās un daļēji aizsargātās āra vietās. Dzeltenais korpuss uzlabo redzamību apkopes un identifikācijas nolūkos.

Piemērots

• Vienfāzes ķēžu aizsardzībai ar 230 V barošanu un slodzi līdz 16 A
• Elektroinstalācijām, kur nepieciešama A tipa noplūdes strāvas noteikšana
• Saimniecības telpām, darbnīcām, garāžām un daļēji aizsargātiem āra sadales punktiem
• Instalācijām, kur vēlama redzama ierīces identifikācija

Galvenās specifikācijas

• Noplūdes strāvas tips: A tips
• Izslēgšanās raksturlielums: D tipa klasifikācija
• Nominālā strāva: 16 A
• Nominālais spriegums: 230 V (nominālais)
• Aizsardzības pakāpe: IP54 (aizsardzība pret ierobežotu putekļu iekļuvi un ūdens šļakatām)
• Krāsa: dzeltena

Kā lietot

Uzstādiet A tipa jaudas slēdzi Brennenstuhl 1290660 saskaņā ar vietējiem elektriskajiem noteikumiem un instalācijas elektroinstalācijas shēmu. Pirms montāžas pārliecinieties, ka strāva ir atvienota. Pievienojiet ienākošos fāzes un nulles vadus norādītajiem spailēm un nostipriniet visus savienojumus ar instalācijai ieteiktajiem griezes momenta lielumiem. Pēc uzstādīšanas atjaunojiet strāvas padevi un pārbaudiet ierīci, izmantojot piemērotu noplūdes strāvas releja testeri vai veicot standarta testēšanas procedūru, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet šo ierīci kā daļu no pilnīgas aizsardzības shēmas: savienojiet to ar atbilstoši nominētu pārstrāvas aizsardzību un nodrošiniet periodisku testēšanu un pārbaudi. Neuzstādiet vietās, kas pakļautas spēcīgām ūdens strūklām vai pilnīgai iegremdēšanai, neskatoties uz IP54 pakāpi. Vidēm ar augstāku putekļu vai mitruma līmeni vai īpašiem slodžu raksturlielumiem konsultējieties ar kvalificētu elektriķi, lai apstiprinātu piemērotību.
