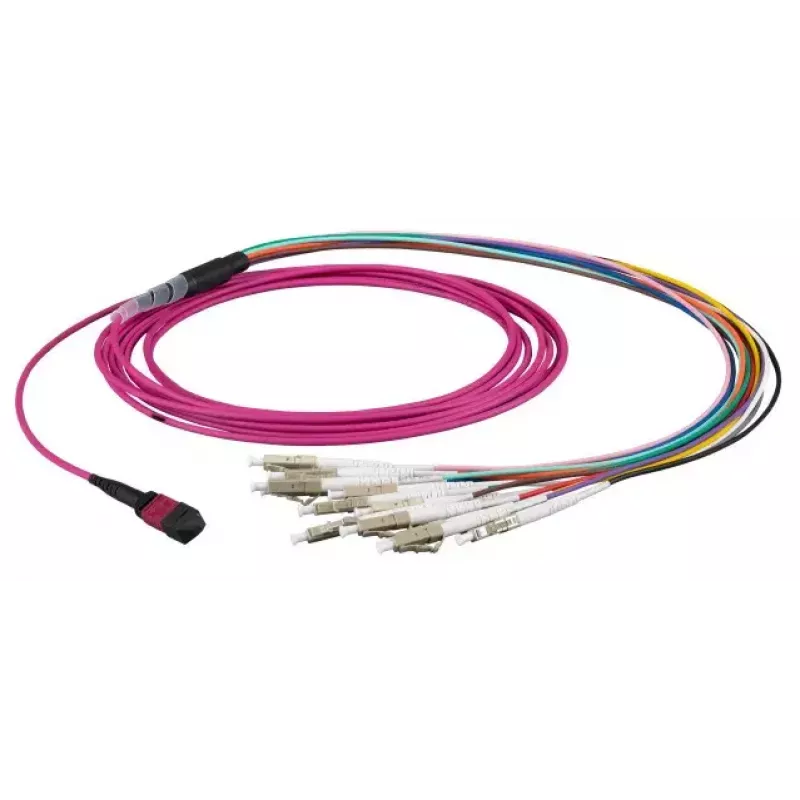

Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM4-3 — 3 m, OM4, MTP uz 12×LC, 50 µm, purpursarkans

EFB Elektronik MTPF12LCOM4-3 ir 3 m garš daudzmodu optiskās šķiedras maģistrālais kabelis ar OM4 veiktspēju. Tam ir MTP daudzšķiedru savienotājs vienā galā un izvērsums uz divpadsmit LC savienotājiem otrā galā, ar 50 µm serdes diametru, kas paredzēts tuvas darbības, augstas joslas platuma savienojumiem. Kabelis ir paredzēts augsta blīvuma tīkla vidēm, nodrošinot konsolidētus daudzkanālu savienojumus starp komutācijas paneļiem, raiduztvērējiem un slēdžu portiem, vienlaikus saglabājot statņu izkārtojumu kompaktu un pārvaldāmu.

Priekšrocības

OM4 daudzmodu šķiedra nodrošina uzlabotu joslas platumu un zemāku vājinājumu tuvas darbības pārraidēm, salīdzinot ar iepriekšējām daudzmodu kategorijām, atbalstot augstākus apkopotos datu pārraides ātrumus, ja to savieno pārī ar atbilstošu aktīvo aprīkojumu. MTP uz 12×LC izvērsums samazina nepieciešamo atsevišķo kabeļu skaitu daudzkanālu savienojumiem un paātrina uzstādīšanu, konsolidējot šķiedras vienā savienotājā iekārtas pusē. Purpursarkanais apvalks un uzticamās savienotāju korpusi vienkāršo identifikāciju un apstrādi datu centru vidēs.

Piemērots

• Augsta blīvuma komutācijai starp MPO/MTP portiem un 12×LC bāzētiem raiduztvērējiem
• Tuvas darbības savienojumiem statņu iekšienē un starp blakus esošiem statņiem datu centros
• InfiniBand un ātrgaitas Ethernet apkopošanai serveru telpās
• Daudzkanālu šķiedru izvēršanai, kam nepieciešama konsolidēta maģistrāle

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes diametrs: 50 µm
• Kabeļa garums: 3 m
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12×LC savienotāji (izvērsums)
• Krāsa: Purpursarkans apvalks
• Pielietojums: Tuvas darbības augstas joslas platuma savienojumi datu centros

Kā lietot

Izvelciet optiskās šķiedras kabeli starp MTP/MPO portu uz komutācijas paneļa vai aktīvās ierīces un mērķa šasiju vai raiduztvērēju paneli. Ievietojiet MTP savienotāju atbilstošajā MTP/MPO portā, ievērojot pareizo orientāciju un bloķēšanu. Nostipriniet izvērsuma LC savienotājus mērķa iekārtas vai komutācijas paneļa LC portos, pārliecinoties, ka katrs savienotājs ir pilnībā ievietots. Uzstādīšanas laikā izvairieties no asiem līkumiem un pārmērīga stiepes spēka; izmantojiet ieteicamos liekuma rādiusa vadotnes un kabeļu pārvaldības piederumus, lai saglabātu veiktspēju.

Lietošanas ieteikumi

Pirms pievienošanas pārbaudiet, vai savienotāja gala virsmas nav piesārņotas, un, ja nepieciešams, tīriet ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Izmantojiet putekļu vāciņus, kad savienotāji netiek izmantoti. OM4 daudzmodu savienojumiem pēc uzstādīšanas pārbaudiet savienojuma zudumus un polaritāti ar piemērotu testa aprīkojumu, lai nodrošinātu atbilstību sistēmas prasībām.
