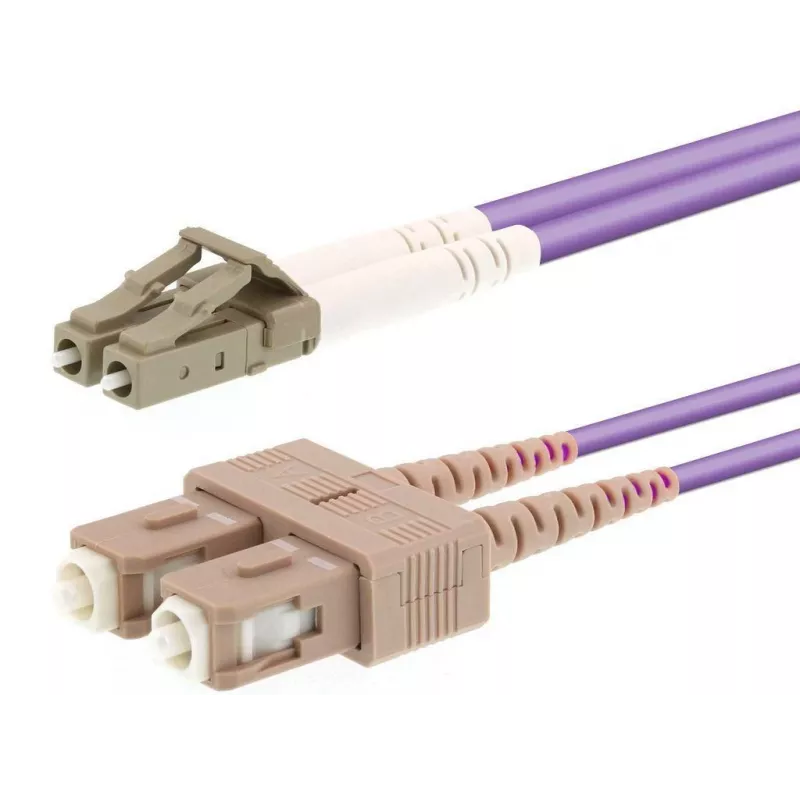

Optiskās šķiedras kabelis LogiLink 0.5m LC-SC

LogiLink 0.5m LC-SC optiskās šķiedras kabelis, dupleksais daudzmodu ar OM4 šķiedru (50/125 µm), paredzēts īsa attāluma ātrdarbīgai datu pārraidei. Kabelim ir LSZH apvalks violetā krāsā (3.0 mm Ø), un tas atbalsta savienojuma attālumus līdz 125 m ar datu pārraides ātrumu līdz 40 Gbit/s. Tas atbilst DIN EN 50173-1 un IEC/ISO 11801 standartiem. Katrs kabelis tiek piegādāts ar mērījumu protokolu, kas dokumentē kvalitāti.

Priekšrocības

Dupleksais džemperis nodrošina uzticamu daudzmodu pārraidi ar OM4 I-VH 2G 50/125 šķiedru, uzlabojot joslas platumu un samazinot modālo dispersiju. LSZH apvalks samazina dūmu un toksisko izmešu daudzumu ugunsgrēka gadījumā, savukārt kompaktais 3.0 mm diametrs un standartizētie LC un SC savienotāju veidi nodrošina vienkāršu uzstādīšanu sadales paneļos un tīkla aprīkojumā. Pievienotais mērījumu protokols ļauj pārbaudīt veiktspēju.

Piemērots

• Datu centru savienošanai un slēdžu starpsavienojumiem
• Ātrdarbīgiem tīkla savienojumiem līdz 40 Gbit/s
• Īsa attāluma mugurkaula un horizontālajai kabeļošanai (līdz 125 m)
• Telekomunikāciju statņiem un optiskās šķiedras sadales paneļiem

Galvenās specifikācijas

• Garums: 0.5 m
• Šķiedras veids: Daudzmodu OM4 (50/125 µm)
• Savienotājs: LC uz SC (dupleksais)
• Apvalks: LSZH, violets, Ø 3.0 mm
• Atbalstītā lietojumprogramma: līdz 40 Gbit/s / 125 m
• Standarti: DIN EN 50173-1, IEC/ISO 11801
• Kvalitāte: Piegādāts ar mērījumu protokolu

Kā lietot

Uzstādiet LogiLink LC–SC duplekso optisko džemperi, ievietojot LC un SC savienotājus attiecīgajos portos jūsu ierīcēs vai sadales panelī. Pirms savienošanas pārliecinieties, ka savienotāji un porti ir tīri, lai izvairītos no signāla zudumiem; izmantojiet piemērotus optisko šķiedru tīrīšanas rīkus. Novietojiet kabeli bez asiem līkumiem un nostipriniet to, lai novērstu mehānisku slodzi uz savienotājiem. Pārbaudiet savienojuma veiktspēju, izmantojot pievienoto mērījumu protokolu, un, ja nepieciešams, veiciet optiskos testus ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, ievērojiet ražotāja noteikto minimālo liekuma rādiusu, izvairieties no savienotāju galu piesārņošanas un izmantojiet kabeli īsa attāluma daudzmodu savienojumiem, kur nepieciešamas OM4 joslas platuma priekšrocības. Saglabājiet mērījumu protokolu uzstādīšanas dokumentācijai.
