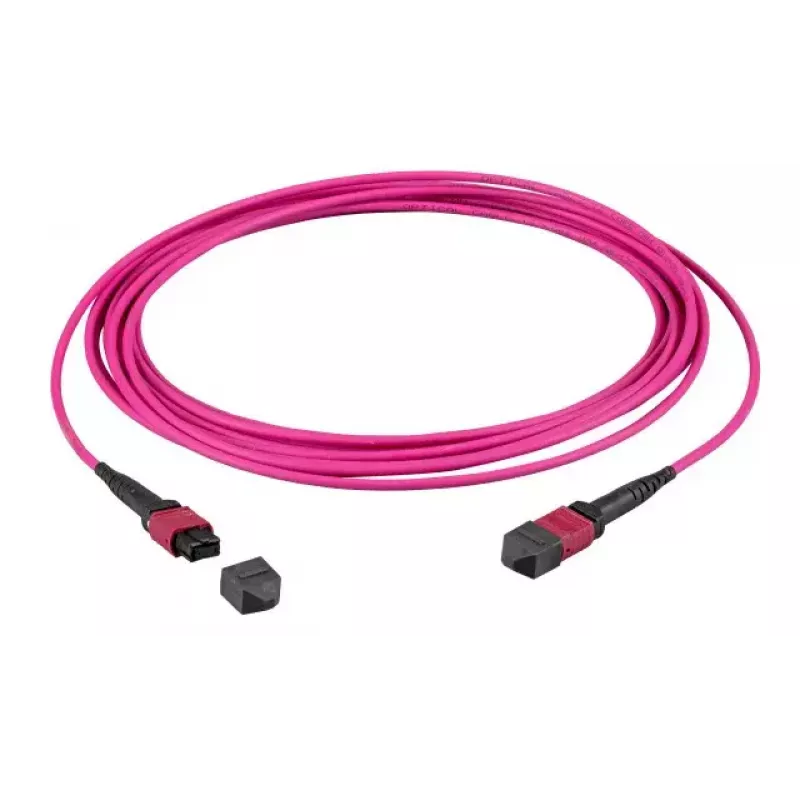

Optiskās šķiedras MTP kabelis EFB Elektronik MTPF12MTPFOM4-5 — OM4, 50 µm, 5 m, MTP–MTP, violets

EFB Elektronik MTPF12MTPFOM4-5 ir 5 m daudzmodu optiskās šķiedras kabelis ar MTP savienotājiem abos galos, paredzēts augsta blīvuma un ātrdarbīgiem optiskiem savienojumiem. Izmantojot OM4 daudzmodu šķiedru ar 50 µm serdes diametru, šis violetais kabelis nodrošina zemu zudumu pārraidi īsos un vidējos attālumos un ir piemērots InfiniBand, Ethernet un citiem daudzmodu optiskajiem tīkliem. Kompaktā MTP–MTP konfigurācija ļauj viegli to integrēt paneļos, kasešu sistēmās un tiešos starpslēdžu savienojumos datu centru plauktos.

Priekšrocības

Šis OM4 MTP–MTP kabelis nodrošina lielāku joslas platumu un mazāku vājinājumu salīdzinājumā ar zemākas klases daudzmodu šķiedrām, palīdzot saglabāt signāla integritāti ātrdarbīgiem savienojumiem. 12 šķiedru MTP savienotāja konfigurācija ļauj izmantot paralēlo optiku un augsta blīvuma kabeļu izvietojumu, samazinot savienojumu vietu un vienkāršojot maršrutēšanu pārpildītās plauktu vidēs. 5 m garums nodrošina līdzsvaru starp elastību un strukturētas kabeļu izvietojuma prasībām tipisku datu centru izkārtojumos.

Piemērots

• Datu centru starpsavienojumiem un “augšējā plaukta” līdz “rindas beigu” savienojumiem
• Ātrdarbīgiem InfiniBand un daudzmodu Ethernet savienojumiem
• Augsta blīvuma paneļiem, kasetēm un MTP maģistrālēm
• Paralēlās optikas raiduztvērēju savienojumiem (piemēram, 40G/100G ieviešanai)
• Starpslēdžu un starpierīču īsa līdz vidēja attāluma savienojumiem

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP uz MTP (12 šķiedru MPO stila)
• Kabeļa garums: 5 m
• Krāsa: violeta
• Izmantošana: daudzmodu paralēlajai optikai un maģistrālēm

Kā lietot

Uzstādiet MTP–MTP kabeli, savietojot atslēgotos MTP savienotājus ar attiecīgajām ligzdām raiduztvērējos, paneļos vai kasetēs, un bīdiet iekšā, līdz savienotājs fiksējas. Nodrošiniet, lai savienotāja orientācija atbilstu jūsu sistēmas polaritātes prasībām un lai abi gali pirms savienošanas būtu tīri. Izvadiet kabeli pa kabeļu pārvaldības ceļiem, izvairoties no asiem līkumiem un pārmērīga vilkšanas spēka; ievērojiet ražotāja ieteikto minimālo liekuma rādiusu, lai saglabātu šķiedras veiktspēju. Izvietojot augsta blīvuma plauktos, marķējiet abus galus, lai uzstādīšanas un apkopes laikā saglabātu skaidru identifikāciju un polaritāti.

Ieteikumi

Pirms katras pievienošanas pārbaudiet un notīriet savienotāju gala virsmas ar piemērotiem šķiedras tīrīšanas instrumentiem. Lietojiet putekļu vāciņus, kad savienotāji netiek izmantoti, izvairieties no asiem līkumiem un ievērojiet pareizu polaritātes kartēšanu paralēlajai optikai, lai nodrošinātu pareizu kanālu izlīdzināšanu un optimālu savienojuma veiktspēju.
