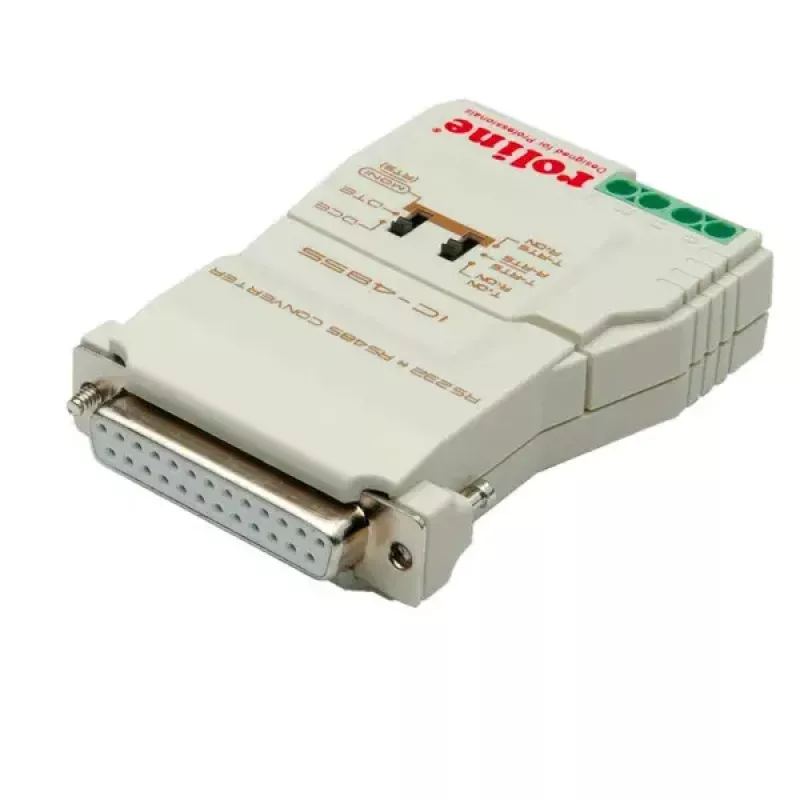

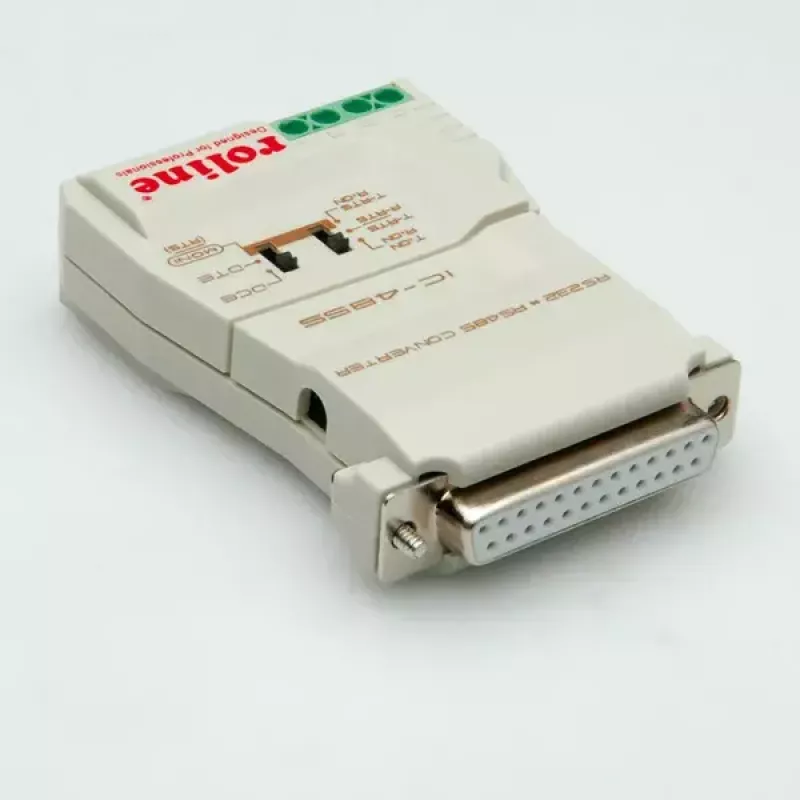

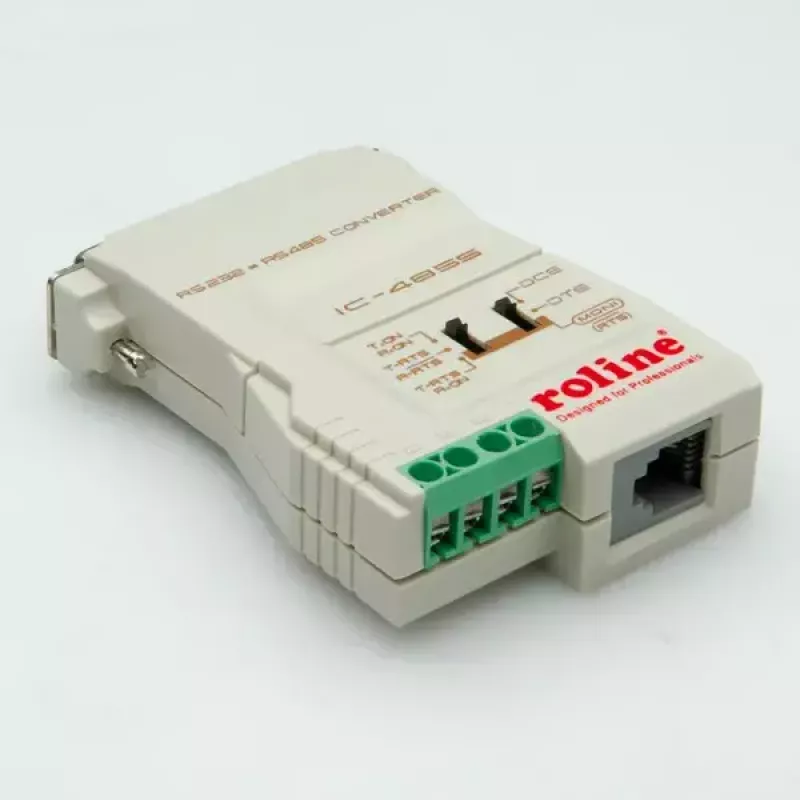

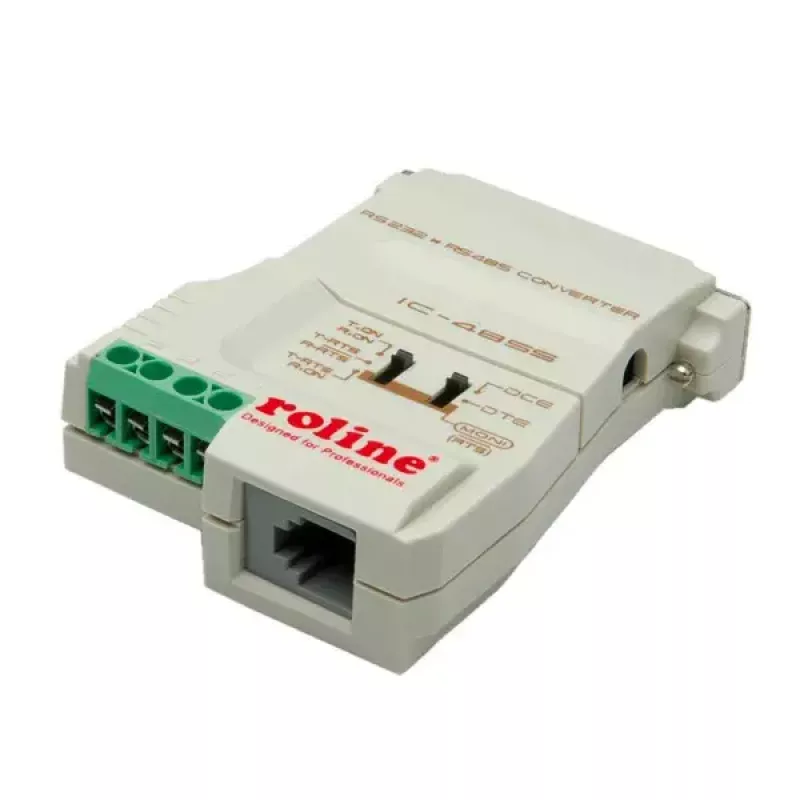

Pārveidotājs RS232-RS485 ROLINE 12.02.1028

ROLINE RS232-RS485 pārveidotājs (modelis 12.02.1028) nodrošina kompaktu un uzticamu risinājumu RS232 iekārtu pieslēgšanai RS485 tīkliem. Ievietots pelēkā plastmasas korpusā, pārveidotājs atbalsta pilnduplekso datu pārraidi pa četrām līnijām un pārveido tikai datu līnijas. Tam nepieciešams ārējs tīkla adapteris (iekļauts) barošanai, un tas ir paredzēts īsiem attālumiem, bez galvaniskās izolācijas savienojumiem rūpnieciskā vai biroja vidē.

Priekšrocības

Pārveidotājs atbalsta regulējamu DCE/DTE konfigurāciju un pilnduplekso pārraidi pa četrām līnijām, nodrošinot elastīgu integrāciju ar dažādām seriālajām ierīcēm. 25 kontaktu ligzda RS232 pusē nodrošina savietojamību ar standarta RS232 savienotājiem, savukārt izturīgais plastmasas korpuss sniedz mehānisku aizsardzību. Ierīce tiek piegādāta ar 9V DC, 300mA barošanas adapteri un rokasgrāmatu ātrai iestatīšanai.

Piemērots

• RS232 ierīču pieslēgšanai RS485 tīkliem īsu attālumu instalācijās
• Rūpnieciskās vadības sistēmām un automatizācijas iekārtām, kurām nepieciešama pilndupleksā komunikācija
• Biroja iekārtu un mantoto seriālo ierīču integrācijai

Galvenās specifikācijas

• Saskarnes pārveidošana: RS232 uz RS485
• Modelis: ROLINE 12.02.1028
• Pilndupleksā pārraide pa 4 līnijām
• Regulējams DCE/DTE
• RS232 savienotājs: 25 kontaktu ligzda
• Barošana: ārējais tīkla adapteris 9V DC, 300mA (iekļauts)
• Produkta krāsa: Pelēka
• Galvaniskā izolācija: nav (piemērots īsu attālumu savienojumiem)

Lietošana

Pievienojiet RS232 ierīci pie 25 kontaktu RS232 ligzdas un savienojiet RS485 līnijas atbilstoši jūsu tīkla topoloģijai. Konfigurējiet pārveidotāju kā DCE vai DTE atbilstoši pievienotās iekārtas prasībām. Pievienojiet komplektā iekļauto 9V DC, 300mA adapteri, lai ierīci barotu. Pārbaudiet signāla virzienu un bodu ātruma iestatījumus abos galos, lai nodrošinātu uzticamu pilnduplekso komunikāciju.

Ieteikumi

Izmantojiet pārveidotāju īsu attālumu savienojumiem un vienā zemējuma potenciālā, jo ierīce nenodrošina galvanisko izolāciju. Pārliecinieties par pareizu DCE/DTE iestatījumu un saskaņojiet bodu ātrumus stabilai datu pārraidei. Izvairieties no skarbas elektriskās vides vai gariem kabeļu posmiem, kur būtu nepieciešama izolācija.
