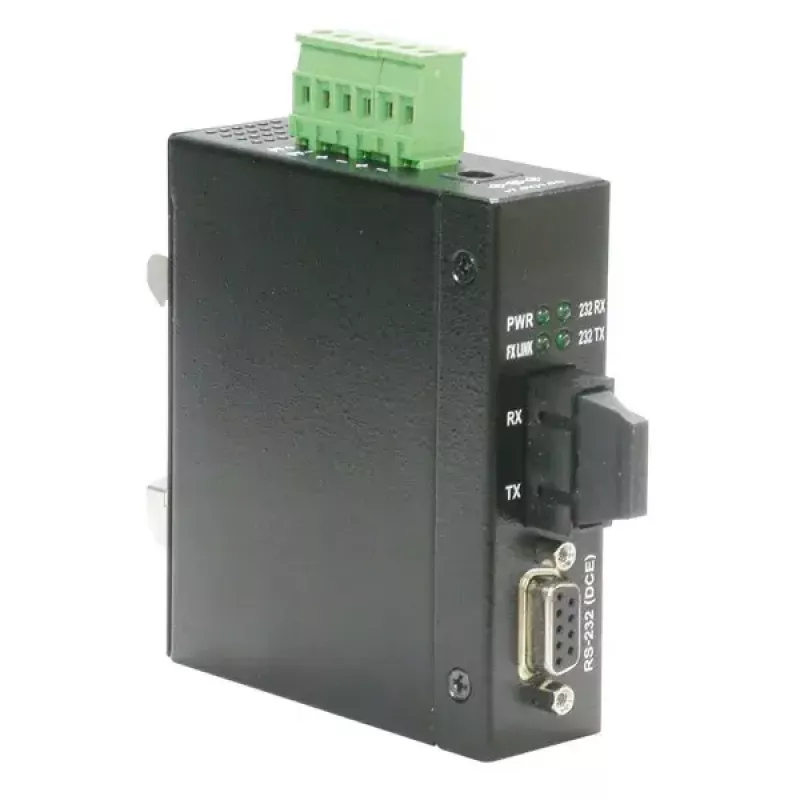

Industriālais pārveidotājs RS232 ROLINE 21.13.1141

ROLINE industriālais pārveidotājs RS232 uz daudzmodu optisko šķiedru (modelis 21.13.1141) nodrošina uzticamu savienojumu starp divām RS-232 sērijas ierīcēm, izmantojot daudzmodu šķiedru ar SC savienotājiem. Tas veic RS-232 datu un visu vadības signālu caurspīdīgu pārveidošanu, atbalsta visus datu pārraides ātrumus bez lietotāja konfigurēšanas un ir paredzēts uzstādīšanai rūpnieciskos skapjos ar DIN-sliedes stiprināmu metāla korpusu. Ierīce piedāvā uzlabotu signālu aizsardzību un ir piemērota plašam darba temperatūras un barošanas diapazonam, lai atbilstu rūpnieciskām vidēm.

Priekšrocības

Pārveidotājs nodrošina pilnīgu caurspīdīgumu RS-232 līnijām un vadības signāliem, novēršot nepieciešamību pēc protokola vai datu pārraides ātruma regulēšanas. Tas ietver pārsprieguma, ESD un izolācijas aizsardzību RS-232 saskarnēm, atbalsta plašu ieejas sprieguma diapazonu (7–30 V līdzstrāva), un tam ir bezventilatora izturīgs metāla korpuss ar DIN-sliedes stiprinājumu rūpnieciskai lietošanai. Ierīce nodrošina rūpnieciski sertificētu emisijas un imunitātes veiktspēju un darbojas plašā temperatūras diapazonā.

Piemērots

• RS-232 savienojumu pagarināšanai lielos attālumos, izmantojot daudzmodu šķiedru
• Rūpnieciskās automatizācijas skapjiem un vadības korpusiem
• Vidēm, kur nepieciešama aizsardzība pret elektromagnētiskiem traucējumiem un signālu izolācija
• Lietojumiem, kur nepieciešama “plug-and-play” RS-232 pārveidošana un savietojamība ar jebkuru datu pārraides ātrumu

Galvenās specifikācijas

• Modelis: ROLINE 21.13.1141
• Funkcija: RS-232 uz daudzmodu optiskās šķiedras pārveidotājs
• Šķiedras savienotājs: SC (daudzmodu)
• RS-232: caurspīdīga datu un visu vadības signālu pārveidošana
• Datu pārraides ātrums: atbalsta visus RS-232 datu pārraides ātrumus, nav nepieciešama konfigurēšana
• Barošanas ieeja: 7–30 V līdzstrāva, maks. 2,4 W
• Barošanas savienotāji: spaiļu bloks un līdzstrāvas spraudnis (6,3 mm / 2,0 mm)
• Darba temperatūra: -20 °C līdz +70 °C
• Montāža: savietojams ar DIN-sliedi
• Aizsardzība: RS-232 pārsprieguma, ESD un izolācijas aizsardzība; rūpnieciskās emisijas un imunitātes vērtējumi

Lietošana

Uzstādiet pārveidotāju uz DIN-sliedes skapī un pievienojiet RS-232 sērijas ierīces pie RS-232 saskarnes. Savienojiet daudzmodu šķiedru, izmantojot SC savienotājus starp abām pārveidotāja vienībām. Pievadiet barošanu caur spaiļu bloku vai līdzstrāvas spraudni (7–30 V līdzstrāva). Ierīce darbojas caurspīdīgi, neprasot datu pārraides ātruma vai protokola iestatījumus; kad tā ir pieslēgta un pievienota, tā pārraida RS-232 datus un vadības signālus pa optisko saiti.

Ieteikumi

Uzstādiet pārveidotājus abos šķiedras saites galos un izmantojiet piemērotu DIN-sliedes barošanas bloku (ieteicams ROLINE DIN-sliedes barošanas bloks 21.13.1226), lai nodrošinātu stabilu darbību. Pārbaudiet šķiedras tipa un savienotāja savietojamību (daudzmodu SC) un uzturiet pareizu zemējumu un izolāciju labākai imunitātes veiktspējai.
