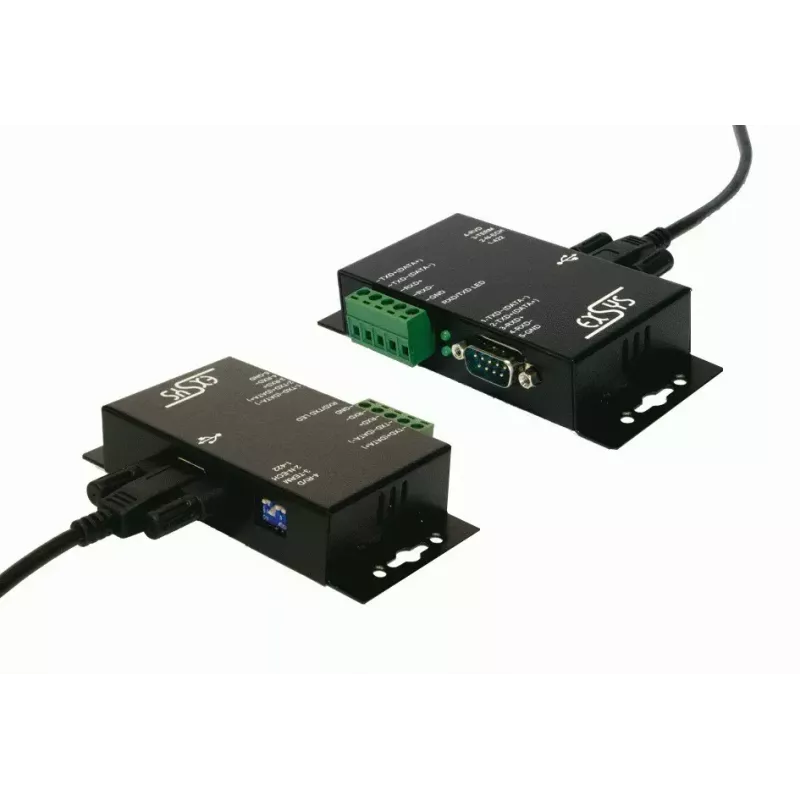

USB 2.0 uz 1S sērijas RS-422/485 adapteris EXSYS EX-1335HMV

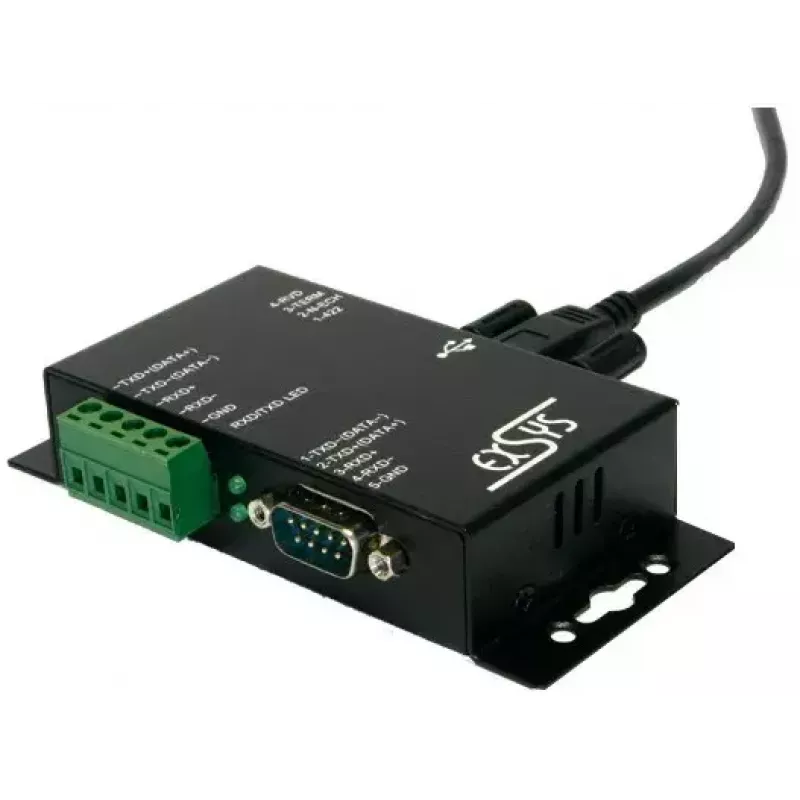

EXSYS EX-1335HMV USB 2.0 uz 1S sērijas RS-422/485 adapteris nodrošina vienu augstas veiktspējas 16C550 tipa UART saderīgu RS-422/485 sērijas portu kompaktā metāla korpusā. Tas piedāvā 15 kV pārsprieguma (ESD) aizsardzību un 2,5 kV optisko izolāciju, lai aizsargātu pievienoto aprīkojumu, atbalsta USB 1.1 un 2.0 resursdatorus, un komplektā ietilpst USB A‑vīrišķais uz B‑vīrišķais kabelis (EX-K1552), ko var nostiprināt ar skrūvēm, lai novērstu nejaušu atvienošanu. Adapteri darbina FTDI mikroshēmojums, un tam ir CE, FCC, RoHS un WHQL sertifikāti. Izmēri: 92,8 mm x 40 mm x 23,1 mm.

Priekšrocības

EX-1335HMV apvieno rūpnieciskas klases aizsardzību un standarta UART saderīgu saskarni uzticamai sērijas komunikācijai caur USB, neatverot resursdatora datoru. Tas atbalsta vienkāršu “plug-and-play” instalēšanu personālajos datoros, plānajos klientos vai serveros, nodrošina aparatūras līmeņa pārsprieguma un optisko izolāciju drošībai, un tam ir komplektā iekļauts ar skrūvēm fiksējams USB kabelis drošiem savienojumiem. Sertifikācija (CE/FCC/RoHS/WHQL) un kompaktais metāla korpuss padara to piemērotu rūpnieciskiem izvietojumiem.

Piemērots

• RS-422 vai RS-485 sērijas ierīču pievienošanai personālajiem datoriem, plānajiem klientiem vai serveriem
• Rūpniecisko vadības un automatizācijas iekārtu integrācijai
• Sērijas ierīču pārvaldībai, uzraudzībai un datu reģistrēšanai
• Vidēm, kur nepieciešama ESD aizsardzība un optiskā izolācija

Galvenās specifikācijas

• Saskarne: 1 × RS-422/485 sērijas ports (9‑kontaktu vai spaiļu bloka opcija)
• Aizsardzība: 15 kV ESD pārsprieguma aizsardzība; 2,5 kV optiskā izolācija
• UART: 16C550 tips ar 16‑baitu FIFO buferi
• USB: Savietojams ar USB 1.1 un USB 2.0 resursdatoriem; komplektā ietilpst EX-K1552 USB A‑vīrišķais uz B‑vīrišķais kabelis (2 m) ar skrūvju fiksāciju
• Mikroshēmojums: FTDI
• Sertifikāti: CE, FCC, RoHS, WHQL
• Izmēri: 92,8 × 40 × 23,1 mm

Kā lietot

Instalējiet adapteri, pievienojot to pieejamam USB portam resursdatorā, izmantojot komplektā iekļauto EX-K1552 kabeli, un nostipriniet B‑savienotāju ar tā skrūvēm. Ierīce tiek atpazīta kā COM ports operētājsistēmā; I/O adreses un pārtraukumus pārvalda OS un sistēmas BIOS (atbalstīta pārtraukumu koplietošana). Pievienojiet RS-422/485 ierīci 9‑kontaktu savienotājam vai spaiļu blokam atbilstoši prasībām un konfigurējiet sērijas parametrus (datu biti, stop biti, paritāte) resursdatora programmatūrā.

Ieteikumi

Uzticamai darbībai uzstādiet adapteri stabilā vietā un, ja iespējams, izmantojiet ekranētu kabeļu sistēmu. Izvietojot statņos, izmantojiet papildu EX-6099 DIN-sliedes komplektu vai atbilstošu statņu montāžas aprīkojumu. Pirms komunikācijas uzsākšanas konfigurējiet atbilstošus sērijas parametrus (7/8 datu biti, 1/1,5/2 stop biti, nav/pāra/nepāra paritāte) starp resursdatoru un pievienoto ierīci.
