Patch Panel Extralink CAT5E STP V2 24 Port

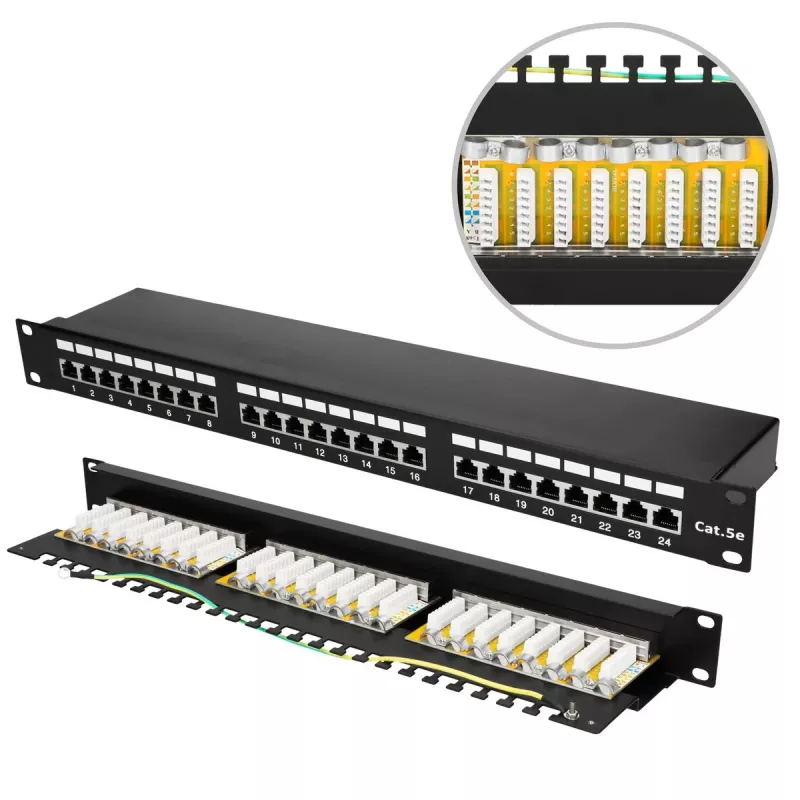

Extralink Patch Panel CAT5E STP V2 24 Port ir 1U plaukta montāžas panelis, kas paredzēts tīkla kabeļu organizēšanai un terminēšanai strukturētās kabeļu sistēmās. Tas nodrošina 24 RJ45 Cat5e STP/FTP portus un iederas standarta 19" plaukta sliedēs ar platumu 482,6 mm. Panelis ir paredzēts horizontālo kabeļu savienošanai ar aktīvajām ierīcēm, izmantojot atbilstošus ielāpu vadus, un lai uzturētu pareizu ekranēšanas un savienojuma standartus.

Priekšrocības

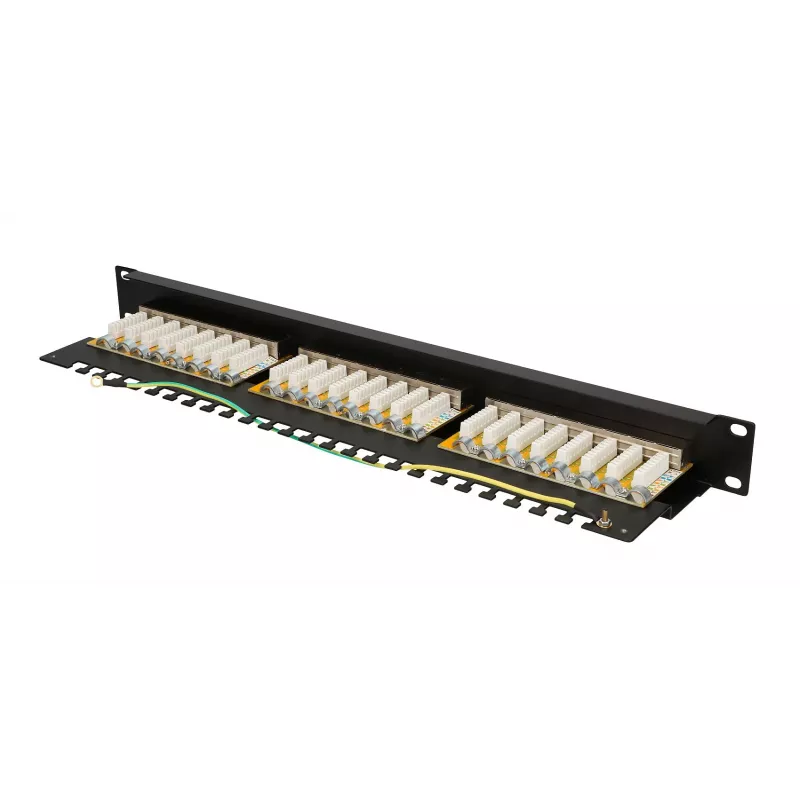

Ielāpu panelis atbalsta Cat5e STP/FTP kabeļus, lai samazinātu elektromagnētiskos traucējumus un saglabātu signāla integritāti. Tā 1U formāts un standarta montāžas skrūvju izvietojums ļauj viegli uzstādīt 19" plauktos kopā ar aktīvo aprīkojumu. Priekšējie RJ45 porti vienkāršo savienošanu ar ielāpu vadiem, savukārt aizmugures terminācija, kas ir saderīga ar Krone tipa iespiešanas instrumentiem, nodrošina drošu kabeļu piestiprināšanu.

Piemērots

• Biroja un datu skapju tīkla ielāpošanai
• Strukturētas kabeļu terminācijas veikšanai mazos un vidējos tīklos
• Horizontālo Cat5e STP/FTP kabeļu posmu organizēšanai

Galvenās specifikācijas

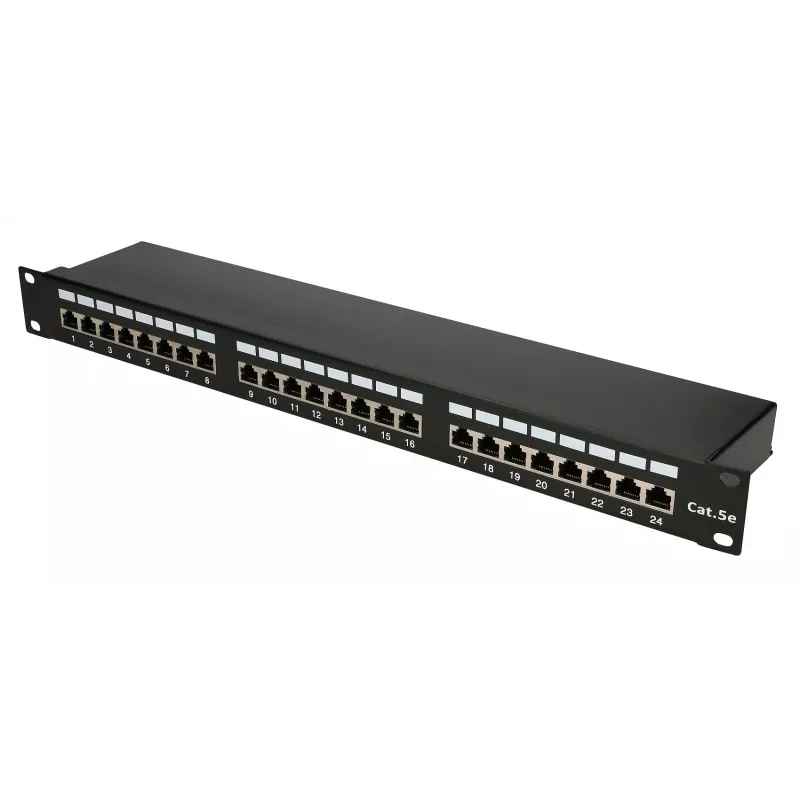

• Porti: 24 × RJ45
• Kategorija: Cat5e (STP/FTP)
• Plaukta izmērs: 1U, 19" saderīgs
• Platums: 482,6 mm
• Krāsa: Melna

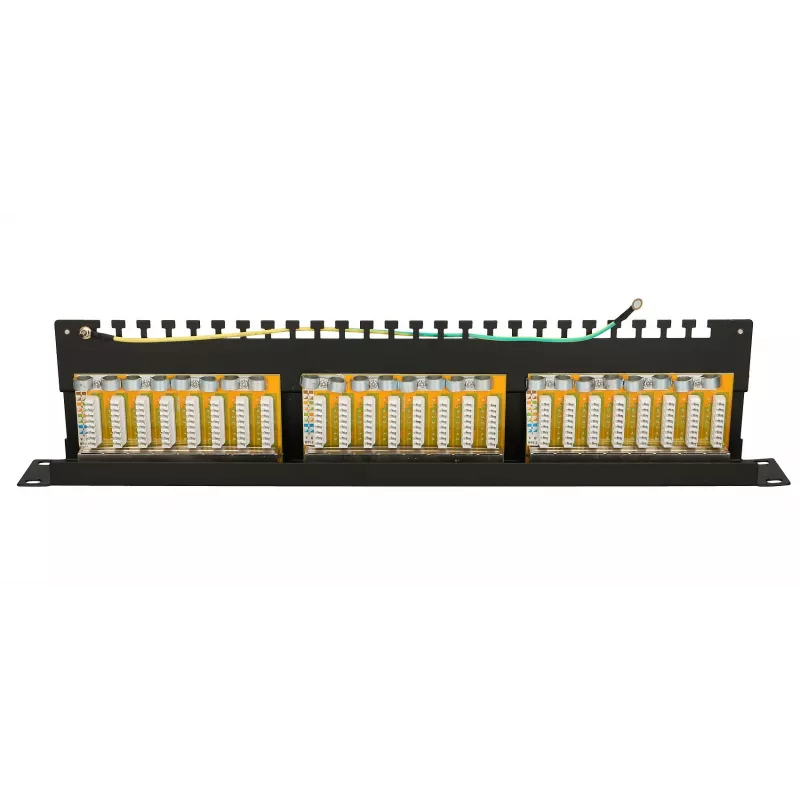

• Aizmugures terminācija: Krone saderīga iespiešana

Kā lietot

Uzstādiet ielāpu paneli standarta 19" plaukta sliedēs, izmantojot tās pašas skrūves kā aktīvajām ierīcēm. Terminējiet ienākošos horizontālos Cat5e STP/FTP kabeļus aizmugurē, izmantojot Krone saderīgu iespiešanas/presēšanas instrumentu, ievērojot paneļa vadu marķējumu. Savienojiet priekšējos RJ45 portus ar slēdžiem vai citām aktīvajām ierīcēm, izmantojot Cat5e ielāpu vadus ar atbilstošu kategoriju un ekranēšanu, lai saglabātu veiktspēju.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, saglabājiet konsekventu kategoriju un ekranēšanas tipu starp horizontālajiem kabeļiem, ielāpu vadiem un pievienotajām ierīcēm; izvairieties no asiem līkumiem un ievērojiet Cat5e specifikācijām atbilstošus kabeļu garumus.
