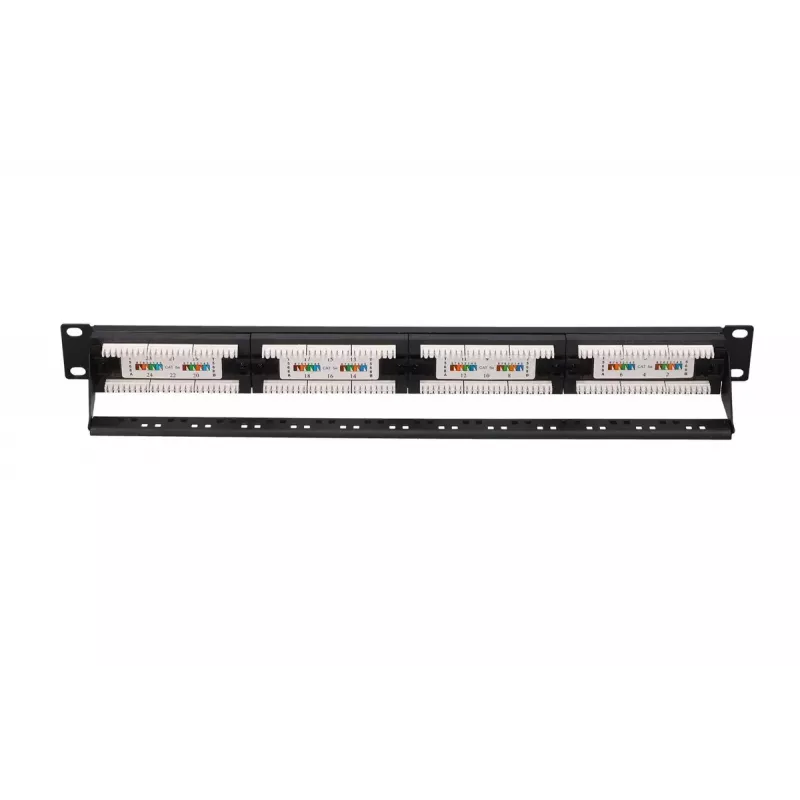

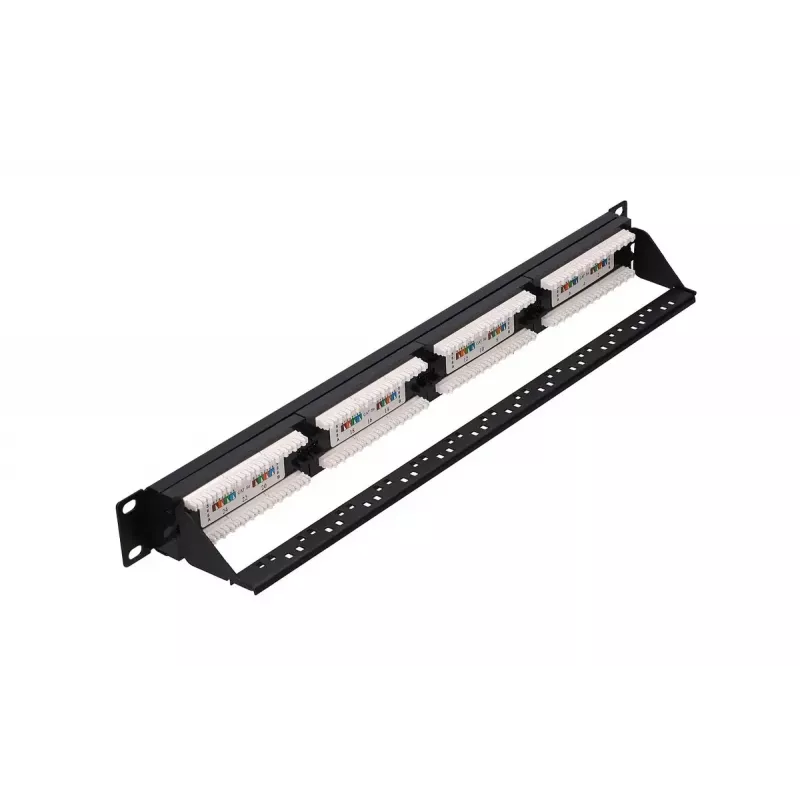

Patch panelis Extralink CAT5E UTP V2 24 portu

Extralink Patch Panel CAT5E UTP V2 24 port ir 1U statnei montējams panelis, kas paredzēts Cat5e UTP kabeļu terminēšanai un organizēšanai strukturētās tīkla instalācijās. Tam ir 24 RJ45 porti ar vara kontaktiem, un tas paredzēts lietošanai ar Cat5e patchcordiem un kabeļiem, lai atbalstītu 10/100/1000Base-T(X) savienojumus standarta 19" statnēs.

Priekšrocības

Šis patch panelis piedāvā kompaktu 1U formfaktoru un melnu apdari glītai integrācijai statnē. Vara savienotāju kontakti nodrošina uzticamu signāla pārraidi, un 24 portu izkārtojums vienkāršo kabeļu pārvaldību un tīkla sadali. Tas ir saderīgs ar standarta skrūvēm un montāžas aparatūru, ko izmanto aktīvām statnē montējamām ierīcēm.

Piemērots

• Maziem un vidējiem biroju tīkliem
• Serveru statnēm un telekomunikāciju skapjiem
• Strukturētām kabeļu instalācijām, izmantojot Cat5e UTP
• Patchcordu savienojumiem ar komutatoriem un maršrutētājiem

Galvenās specifikācijas

• Zīmols: Extralink
• Modelis / MPN: EX.9809
• EAN: 5902560369809
• Porti: 24 RJ45 (Cat5e UTP)
• Atbalstītais standarts: 10/100/1000Base-T(X)
• Savienotāju kontakti: Varš
• Statnes izmērs: 1U, 19" montāža
• Krāsa: Melna
• Izejas spriegums: 2 V

Kā lietot

Uzstādiet paneli 19" statnē, izmantojot standarta montāžas skrūves. Aizmugurējā pusē terminējiet ienākošos Cat5e UTP kabeļus saskaņā ar T568A vai T568B vadojuma standartiem, izmantojot krone vai punch-down instrumentu. Cat5e patchcordus izmantojiet, lai savienotu priekšējos RJ45 portus ar tīkla komutatoriem, maršrutētājiem vai citām aktīvām ierīcēm un izveidotu 10/100/1000Base-T(X) saites.

Ieteikumi

Lai sasniegtu labākos rezultātus, ievērojiet pareizu kabeļa liekuma rādiusu, marķējiet portus vieglai identificēšanai un izmantojiet tās pašas kategorijas (Cat5e) patchcordus, lai saglabātu savienojuma veiktspēju.
