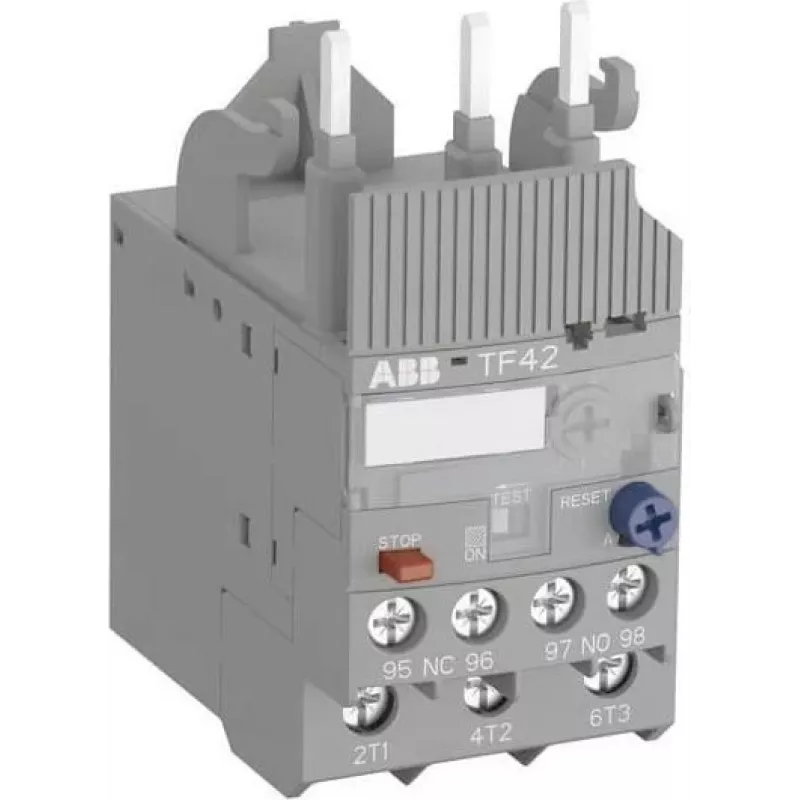

ABB TF42-3.1 termiskais pārslodzes relejs, 2,4-3,1 A, 690 V AC, 3 polu, 10. klase, skrūvju spailes 1SAZ721201R1033

Rūpniecisko iekārtu motoru vadības panelēs ABB TF42-3.1 termiskais pārslodzes relejs aizsargā trīsfāžu motorus, atslēdzot barošanu, kad tiek konstatēta pārmērīga strāva. Iestatīts diapazonā no 2,4 līdz 3,1 A, tas atbilst šī diapazona motoriem un tiek montēts tieši uz ABB AF09-AF38 kontaktoriem vai kā atsevišķa vienība. Relejs reaģē uz fāzes zudumu un ietver gan manuālās, gan automātiskās atiestatīšanas iespējas, ar vienu normāli atvērtu un vienu normāli aizvērtu palīgkontaktu statusa signalizācijai.

Galvenās specifikācijas

• Nominālās darba strāvas diapazons: 2,4 - 3,1 A
• Nominālais darba spriegums: 690 V AC
• Polu skaits: 3
• Atbrīvošanas klase: 10. klase
• Montāža: Tieši uz kontaktora (AF09-AF38) vai atsevišķi
• Aizsardzības pakāpe: IP20
• Palīgkontakti: 1 NO + 1 NC
• Savienojuma veids: Skrūvju spailes
• Temperatūras kompensācija: -25 līdz +60 °C
• Standarti: IEC/EN 60947, UL 60947, CSA 22.2 Nr. 60947

Kāpēc izvēlēties

Konstruēts uzticamai motoru aizsardzībai, TF42-3.1 apvieno precīzu termisko uztveri ar fāzes zuduma jutību, lai novērstu bojājumus no pārslodzēm un vienfāzes darbības. Tā kompaktais dizains vienkāršo paneļa izkārtojumu, savukārt tiešā montāža uz kontaktora samazina elektroinstalācijas darbu. Plašais apkārtējās temperatūras diapazons un izturīgā konstrukcija nodrošina konsekventu veiktspēju prasīgās vidēs.

Ideāli lietošanas gadījumi

• Mazu trīsfāžu motoru aizsardzība konveijeros, sūkņos un ventilatoros
• Esošo ABB kontaktoru instalāciju modernizācija
• Atsevišķa pārslodzes aizsardzība pielāgotos vadības paneļos
• Lietojumi, kuriem nepieciešama manuālas vai automātiskas atiestatīšanas elastība

Noderīgi zināt

Relejs atbilst starptautiskajiem standartiem, nodrošinot saderību un drošību. Tā skrūvju spailes pieņem dažāda izmēra vadus, un IP20 novērtējums ir piemērots uzstādīšanai korpusos. Temperatūras kompensācija saglabā atbrīvošanas precizitāti mainīgos apkārtējās vides apstākļos, padarot to par uzticamu izvēli rūpnieciskajā automatizācijā.
