RF Elements SH-CC-5-90 tīkla antena 10 dBi N-tipa 5.18 - 6.1 GHz

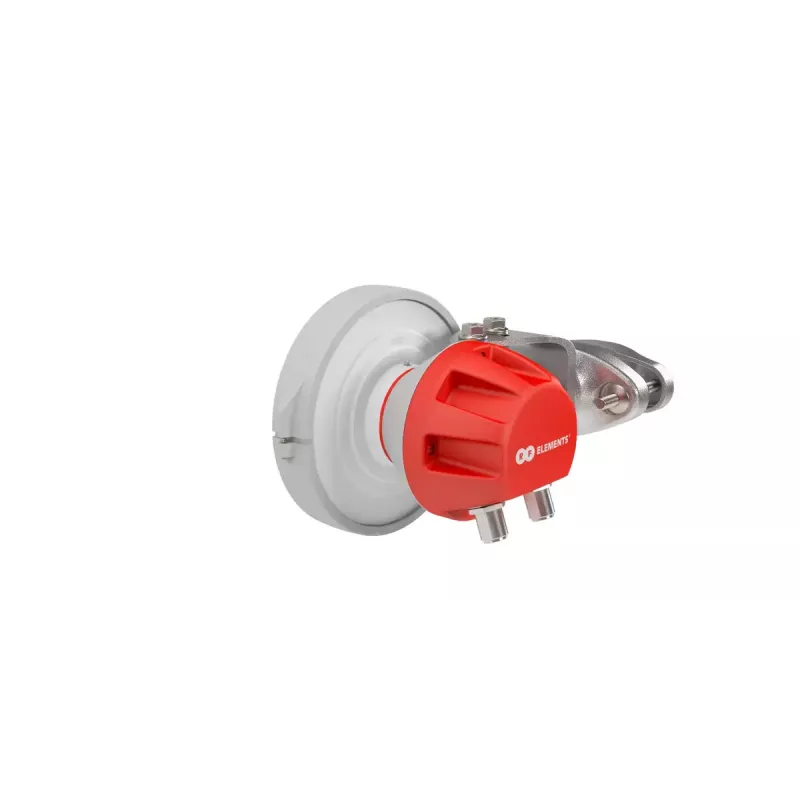

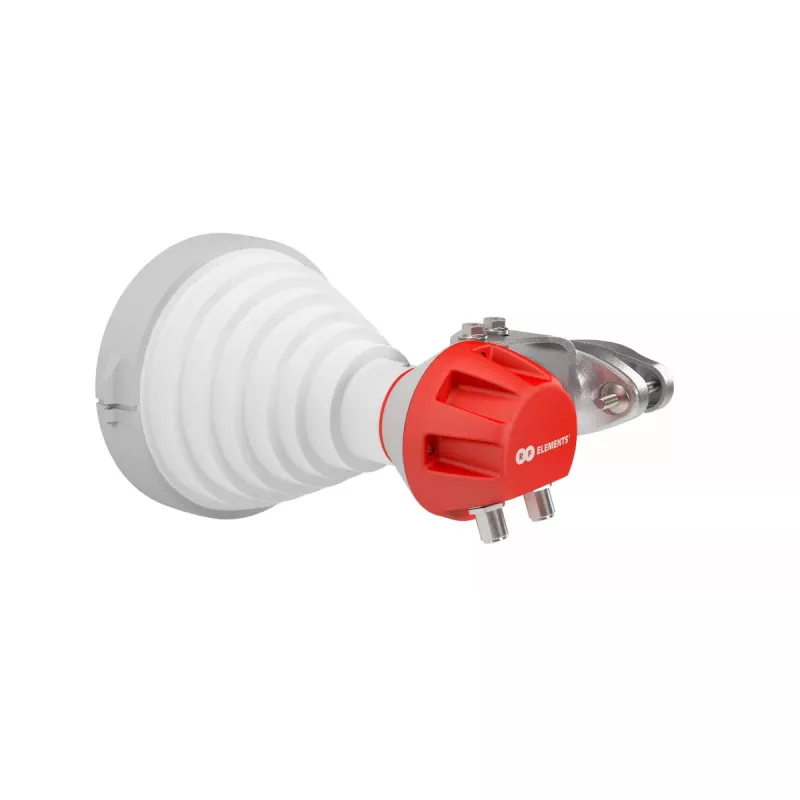

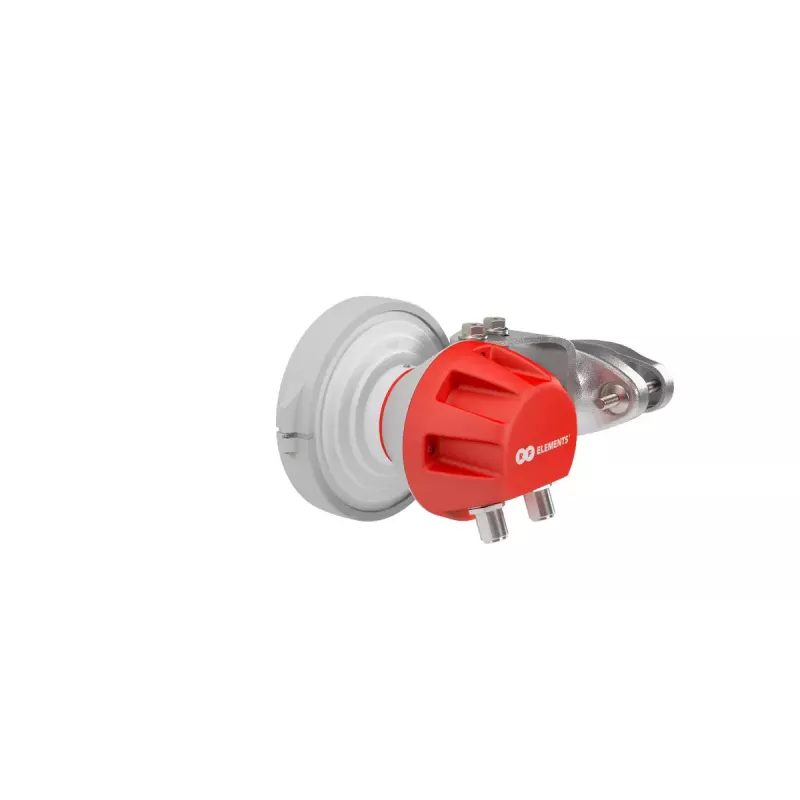

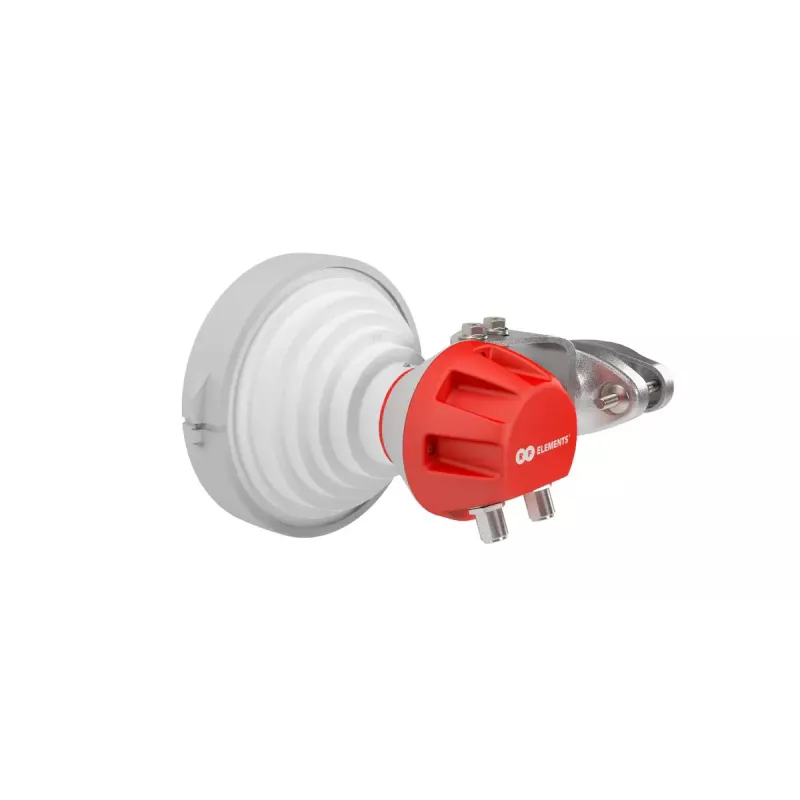

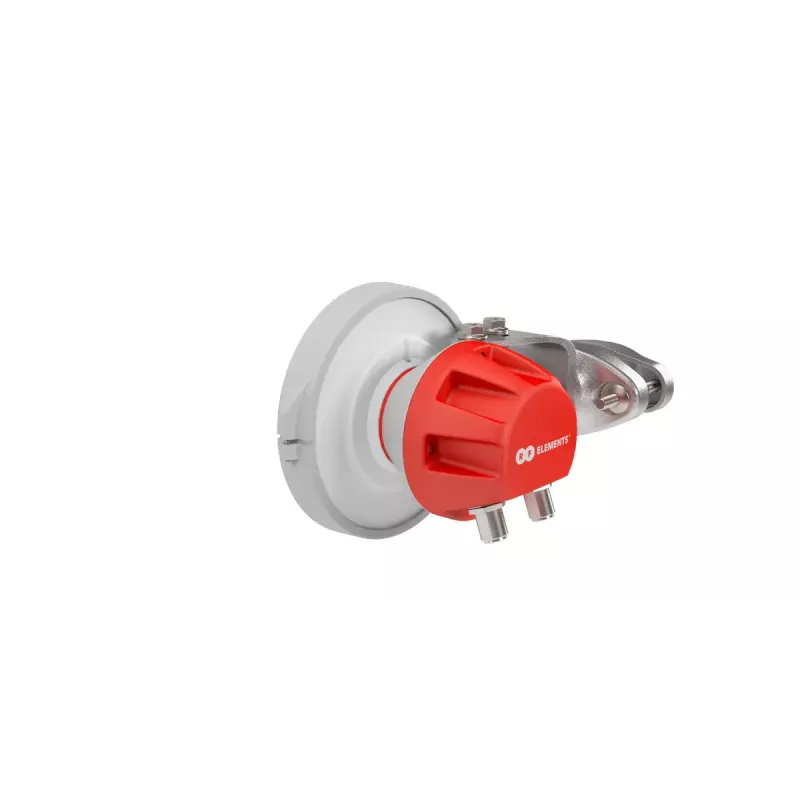

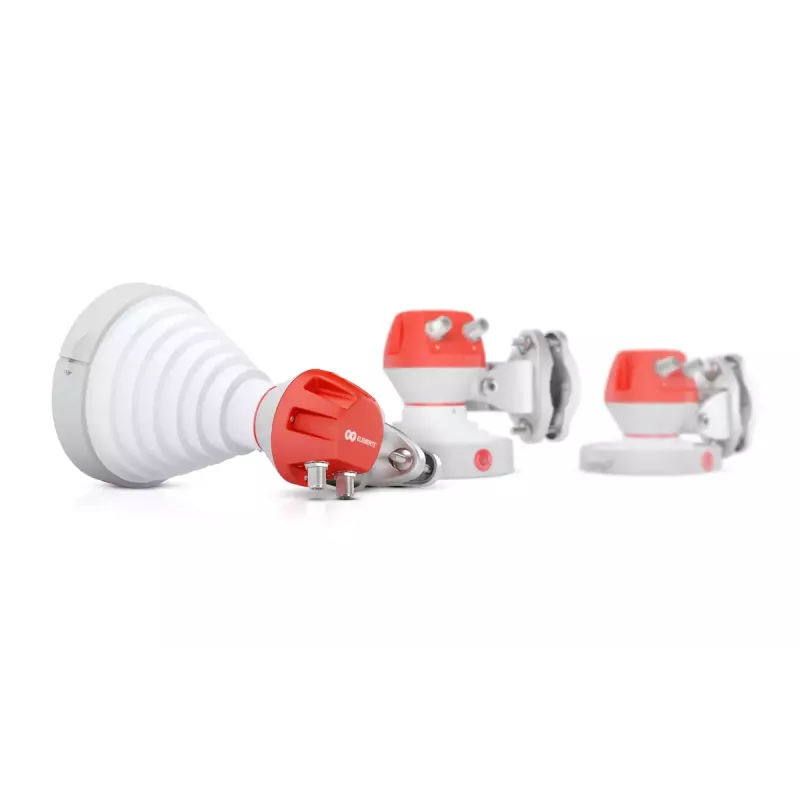

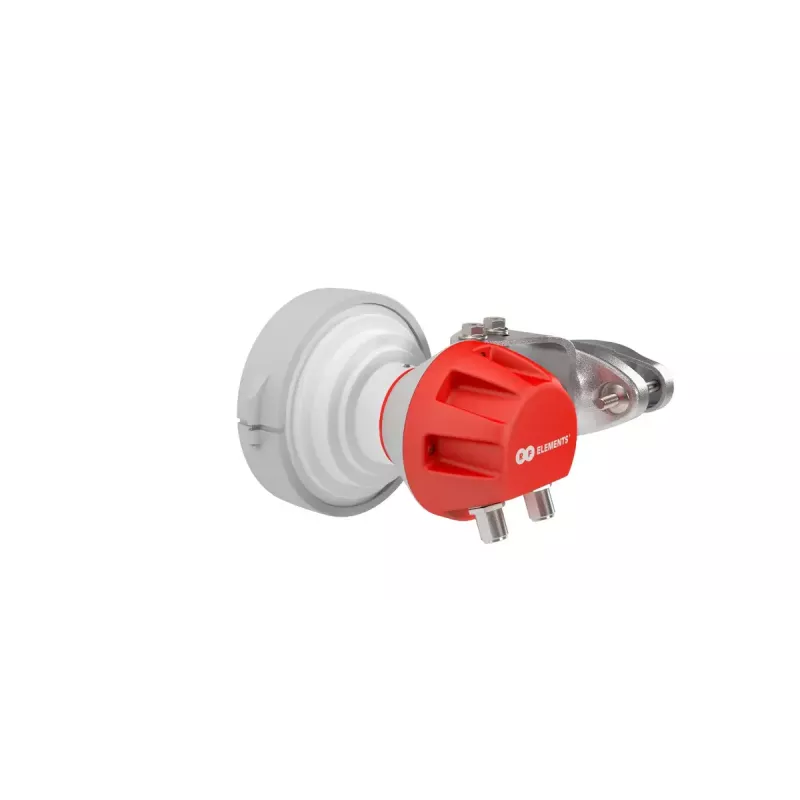

RF Elements SH-CC-5-90 ir operatora klases simetriska ragu tipa tīkla antena ar 10 dBi pastiprinājumu, kas paredzēta darbībai 5,18–6,10 GHz joslā. Ar dubulto lineāro polarizāciju, 50 Ω pretestību un N-tipa iekšējās vītnes savienotāju tā atbalsta savienojumu ar plašu aprīkotu radio ierīču klāstu. Antenas kompaktā metāla konstrukcija (aptuveni 260 × 130 × 160 mm) nodrošina izturīgu, pret laikapstākļiem noturīgu risinājumu, kas paredzēts sektora un punktveida pārklājumam, kur nepieciešams stabils, simetrisks starojuma raksts un zems sānu starojums.

Priekšrocības

Simetriska ragu konstrukcija rada apaļo, frekvences ziņā stabilu starojuma rakstu ar efektīvi bez sānu daivu, koncentrējot enerģiju vienā galvenajā starā un samazinot uzņēmību pret ārpussektora troksni un traucējumiem. Platjoslas veiktspēja 5,18–6,10 GHz diapazonā saglabā līdzsvarotu pastiprinājumu visā joslā. Kompaktais, izturīgais metāla korpuss un standartizētais N-tipa iekšējās vītnes savienotājs nodrošina vienkāršu integrāciju un ilgtermiņa uzticamību āra apstākļos. Iepriekš samontētā konstrukcija vienkāršo uzstādīšanu un samazina izvēršanas laiku.

Piemērots

• Sektora pārklājumam bezvadu interneta pakalpojumu sniedzēju (ISP) tīklos
• Augsta blīvuma kopā izvietošanas vietām, kur nepieciešama minimāla savstarpējā traucēšanās
• Aprīkotām radio ierīcēm un integrētām sistēmām, kas darbojas 5,18–6,10 GHz diapazonā
• Vidēm ar augstu trokšņu līmeni, kur svarīga sānu daivu nomākšana
• Instalācijām, kur nepieciešams kompakts izmērs un izturīga aparatūra

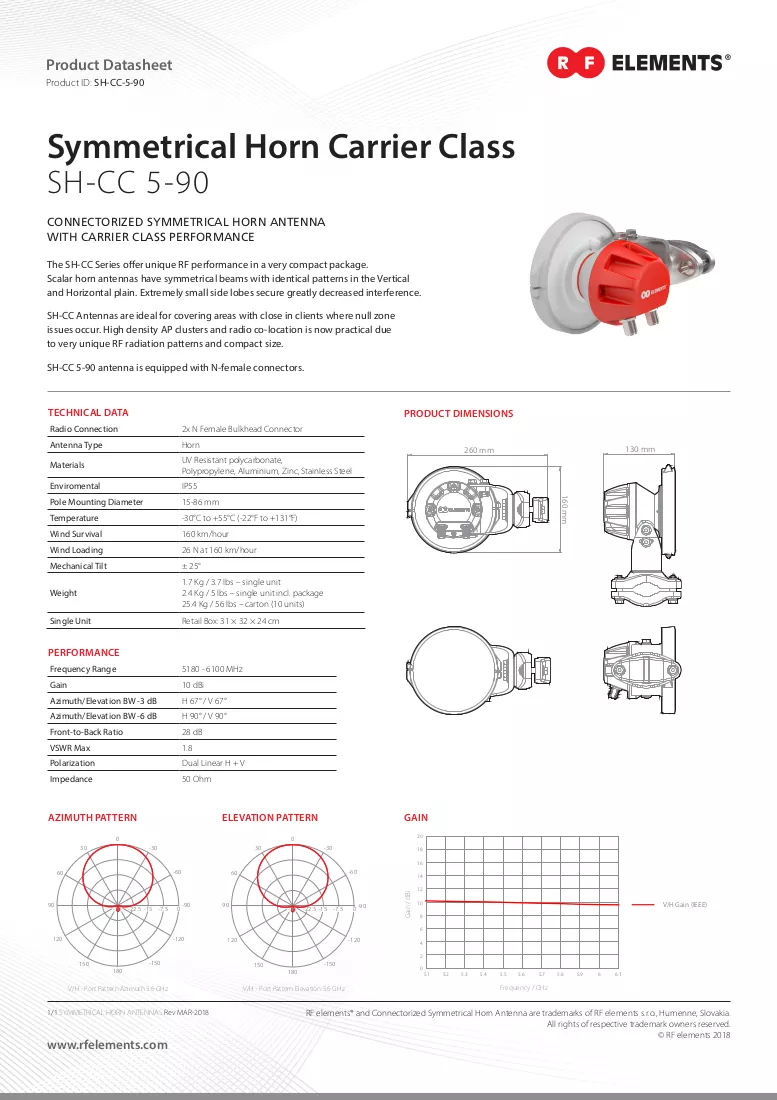

Galvenās specifikācijas

• Frekvenču diapazons: 5,18–6,10 GHz
• Pastiprinājums: 10 dBi
• Polarizācija: Dubultā lineārā polarizācija
• Pretestība: 50 Ω

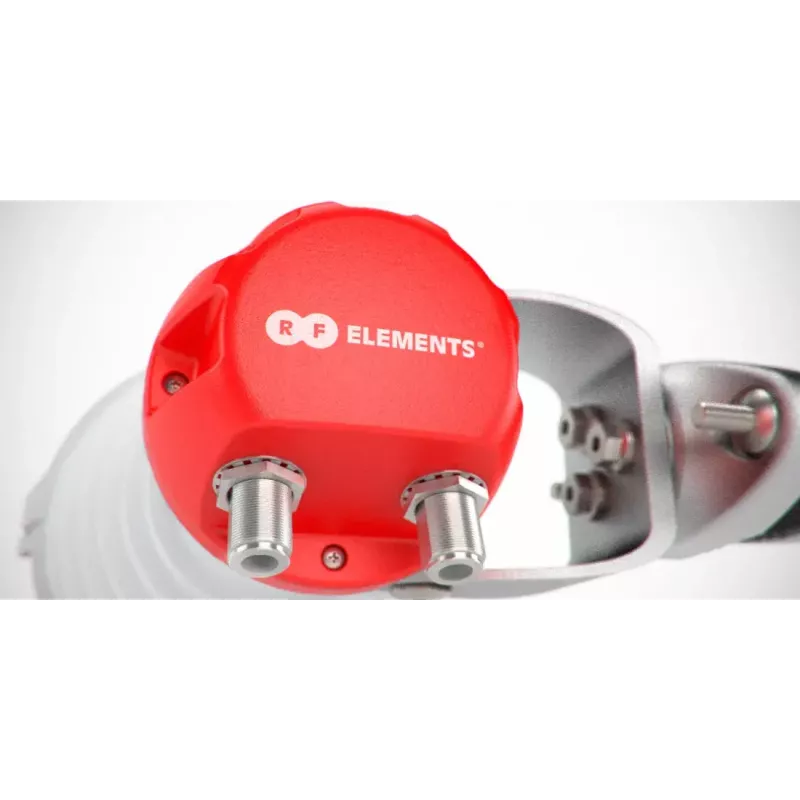

• Savienotājs: N-tipa iekšējā vītne (mātīte)
• Starojuma raksts: Simetriska raga, apaļa starojuma raksts ar minimālām sānu daivām
• Staru platuma iespējas: izstrādāta kā 90° sektora modelis (simetrisks starojuma raksts)
• Materiāli: preslietās / štancētās / ekstrudētās alumīnija detaļas, ABS plastmasas detaļas, nerūsējošā tērauda stiprinājumi
• Izmēri (aptuveni): 260 mm × 130 mm × 160 mm

Kā lietot

Uzstādiet antenu uz piemērota masta vai torņa, izmantojot komplektā iekļauto kronšteinu un nerūsējošā tērauda stiprinājumus; galīgajai pievilkšanai nepieciešams tikai viens standarta instruments. Pievienojiet 50 Ω koaksiālo kabeli ar atbilstošu N-tipa ārējās vītnes (tēviņa) savienotāju antenas N-tipa iekšējās vītnes pieslēgvietai un novadiet kabeli līdz radio ierīcei. Noregulējiet antenu, lai sasniegtu vēlamo sektora pārklājumu – izmantojiet simetrisko apaļo starojuma rakstu, lai pārklātu tuvumā esošos abonentus bez stara kritumiem. Pārbaudiet radio iestatījumus 5,18–6,10 GHz darbības diapazonam un pēc uzstādīšanas pārbaudiet savienojuma kvalitāti. Nodrošiniet, lai visi laikapstākļu blīvējumi un kabeļu blīves būtu pareizi ievietotas, lai saglabātu uzticamību āra apstākļos.

Ieteikumi

Lai sasniegtu labākos rezultātus trokšņainās vai pārslogotās joslās, novietojiet SH-CC-5-90 tā, lai izmantotu tā minimālo sānu daivu starojumu, un izmantojiet aprīkotas radio ierīces, kas saderīgas ar N-tipa saskarnēm. Izvēršot vairākus sektorus, ievērojiet pietiekamu atstatumu un rūpīgi plānojiet kopā izvietošanu, lai maksimizētu kapacitāti un samazinātu savstarpēju traucēšanos. Periodiski pārbaudiet stiprinājumu aparatūru un kabeļu galu savienojumus, lai saglabātu ilgtermiņa veiktspēju.
