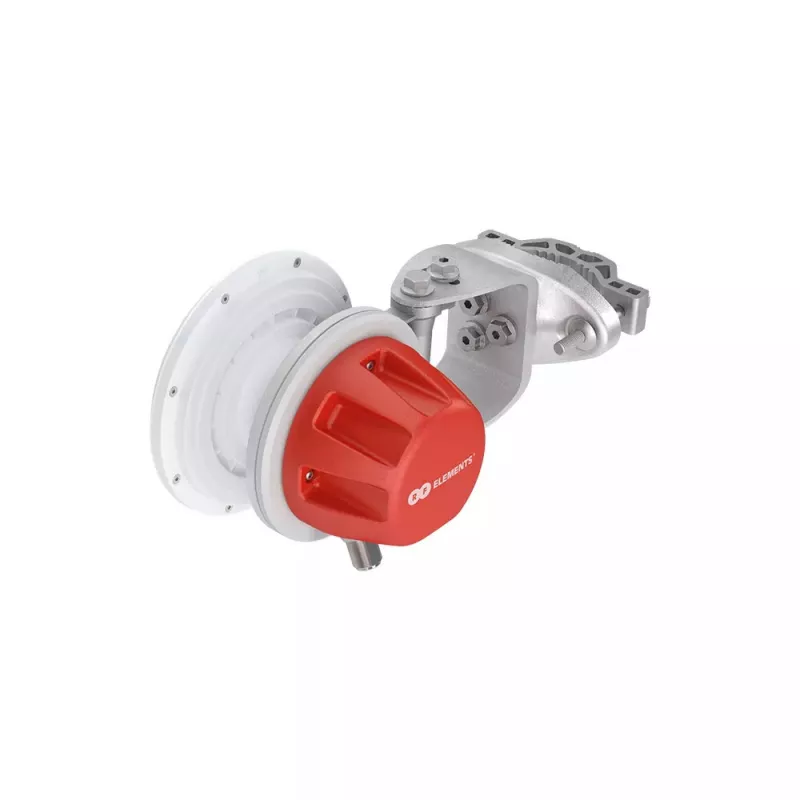

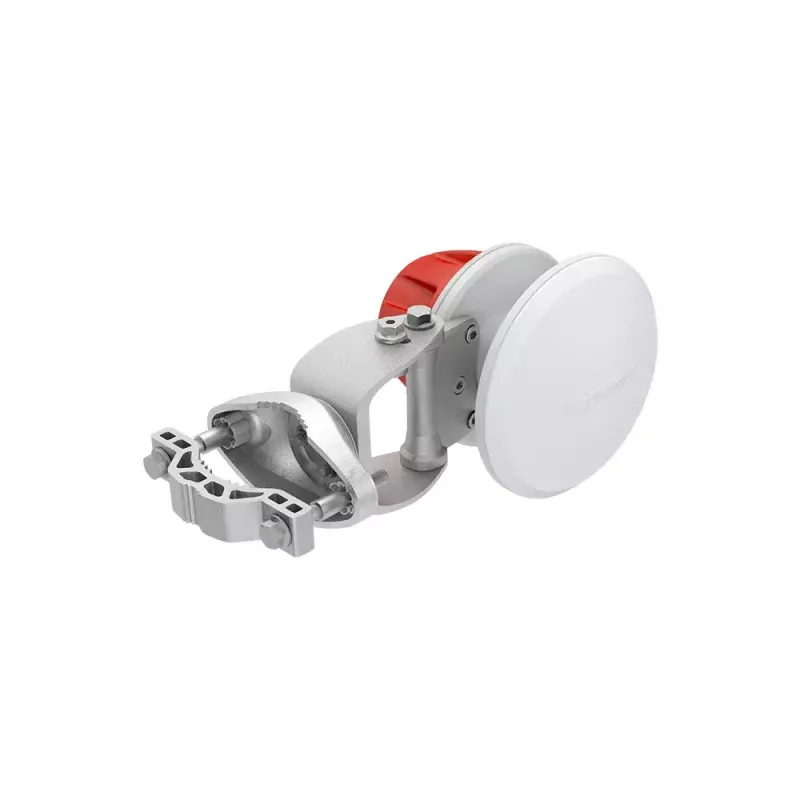

Raglveida antena RF Elements HG3-CC-S90

RF Elements HG3-CC-S90 ir kompakta simetriska raglveida pārvades klases antena, kas paredzēta darbībai 5,18–6,40 GHz diapazonā. Ar apļveida galveno staru, N tipa ligzdu un stabilu pastiprinājumu 9,6 dBi šis modelis nodrošina platjoslas veiktspēju un kompaktus izmērus (312 × 157 × 152 mm) instalācijām, kur nepieciešama spektra efektivitāte, mērogojamība un precīzs pārklājums.

Priekšrocības

Simetriskās raglveida pārvades klases Gen2 dizains rada identisku stara platumu azimuta un elevācijas virzienā, novērš sānu daivas un samazina uztverto un pārraidīto troksni salīdzinājumā ar tradicionālajām sektorantenām. Tās frekvences neatkarīgais starojuma raksturojums nodrošina stabilu pastiprinājumu visā 5180–6400 MHz joslā. Kompaktā konstrukcija un izturīgie alumīnija materiāli nodrošina pretestību laika apstākļiem, vienlaikus samazinot fizisko aizņemto vietu uz torņiem. N tipa ligzdas ļauj savietojamību ar plašu radioiekārtu klāstu, kam ir ārējie savienotāji.

Piemērots

• Āra punkts–daudzpunkts bezvadu tīkliem 5 GHz joslā
• Liela blīvuma sektoru izvietojumiem, kur nepieciešami šauri, kopā novietoti sektori
• Torņu instalācijām ar vietas vai nomas maksas ierobežojumiem
• Vidēm, kur svarīgs zems sānu daivu starojums un uzlabota spektra atkārtota izmantošana

Galvenās specifikācijas

• Frekvenču josla: 5,18–6,40 GHz
• Maksimālais antenas pastiprinājums: 9,6 dBi
• Impedance: 50 Ω
• Savienotājs: N tipa ligzda
• Starojuma leņķis: 90° (modelis S90)
• Izmēri (P × D × A): 312 × 157 × 152 mm
• Svars: 1,8 kg
• Krāsa: Balta, sarkana
• Materiāls: Lejamais, štancētais un ekstrudētais alumīnijs; UV izturīgas plastmasas; nerūsējošā tērauda stiprinājumi

Lietošana

Uzstādiet HG3-CC-S90 uz piemērota masta vai torņa, izmantojot standarta stiprinājuma kronšteinus un nerūsējošā tērauda stiprinājumus. Pievienojiet koaksiālo padeves kabeli ar 50 Ω impedanci pie N tipa ligzdas uz antenas un pēc tam pie saderīgas radioiekārtas ar ārējo savienotāju. Izlīdziniet antenu tā, lai apļveida galvenais stars pārklātu paredzēto sektoru; tā kā antenai ir identiski azimuta un elevācijas stara platumi, noregulējiet augstumu un slīpumu, lai izvairītos no pārklājuma nullēm tuvumā esošajiem klientiem. Ievērojiet radioiekārtas ražotāja norādījumus par kabeļu izvietošanu un zemēšanu.

Ieteikumi

Lai panāktu vislabāko spektra efektivitāti un līdzāspastāvēšanu, izvietojiet vairākus šaurus sektorus (piemēram, 30°–90° modeļus) ar rūpīgu mehānisko izlīdzināšanu un atbilstošu izolāciju starp sektoriem. Izmantojiet šo antenu, kur nepieciešams kompakts izmērs un zems sānu daivu starojums, lai uzlabotu caurlaidspēju un mērogojamību blīvos bezvadu tīklos.
