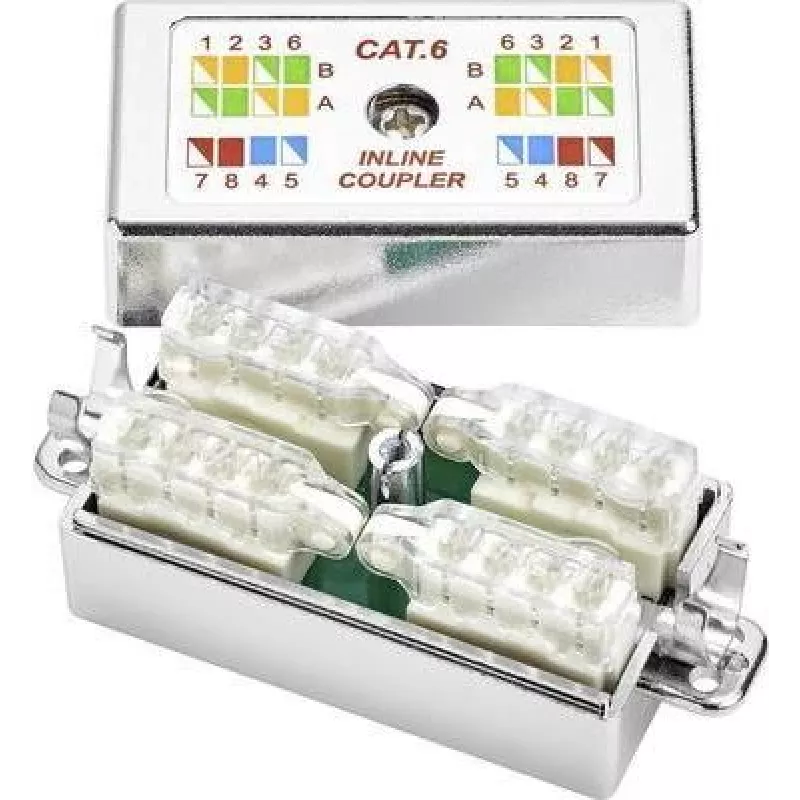

Savienojuma kārba Renkforce 1484062 CAT 6 bez instrumentiem — RJ45 keystone CAT6 instalācijām

Savienojuma kārba Renkforce 1484062 CAT 6 bez instrumentiem — RJ45 keystone CAT6 instalācijām ir kompakts, bez instrumentiem izmantojams savienojuma modulis, kas paredzēts ātrai RJ45 terminācijai CAT6 strukturētajā kabeļu sistēmā. Modulis pieņem masīvus vadus un nostiprina tos bez nepieciešamības pēc spiedkontaktu vai presēšanas instrumentiem, nodrošinot ātru termināciju, remontu un izmaiņu veikšanu uz vietas. Tā atbilstošā ģeometrija nodrošina CAT6 veiktspēju ātrgaitas Ethernet un gigabitu tīkliem dzīvojamās telpās un mazos birojos.

Priekšrocības

Bez instrumentu konstrukcija samazina uzstādīšanas laiku un novērš nepieciešamību nēsāt specializētus terminācijas instrumentus. Standartizētais RJ45 keystone formāts ļauj viegli montēt parastos virsmas rāmjos, paneļos vai sadales kārbās. Iekšējā kontaktu konstrukcija nodrošina uzticamu savienojumu katram vadītāju pārim, vienlaikus saglabājot signāla integritāti, kas nepieciešama CAT6 kabeļiem. Kompaktais korpuss nodrošina stiepes slodzes novēršanu un kārtīgu, profesionālu izskatu savienojuma punktiem un sienas rozetēm.

Piemērots

• Mājas tīkla instalācijām un uzlabojumiem
• Mazo biroju un SOHO strukturētajai kabeļu sistēmai
• Remontiem uz vietas, ātrai ielāpu veidošanai un pagaidu terminācijai
• Paneļiem, sienas plāksnēm un sadales kārbām, kas atbalsta keystone moduļus

Galvenās specifikācijas

• Kategorija: CAT6 saderīgs keystone modulis RJ45 terminācijai
• Terminācijas veids: individuālo vadītāju ievietošana un nostiprināšana bez instrumentiem
• Atbalstītā elektroinstalācija: 8 vadītāju Ethernet kabeļi (4 pāri), saderīgi ar standarta T568A/T568B izkārtojumiem
• Veiktspēja: atbalsta Gigabit Ethernet un lietojumprogrammas, kurām nepieciešamas CAT6 īpašības
• Korpuss: kompakta keystone formas faktors standarta virsmas rāmjiem un paneļiem
• Kontaktu materiāls: metāla kontaktu ieliktņi, kas izstrādāti uzticamiem pāru savienojumiem
• Uzstādīšana: iespraužama keystone montāža, nav nepieciešama presēšana vai spiedkontakti

Lietošanas instrukcija

Sagatavojiet CAT6 kabeli, noņemot ārējo apvalku, lai atklātu četrus vītos pārus, ievērojot drošas dziļuma rekomendācijas, lai vadītāju izolācija paliktu neskarta. Atsavienojiet katru pāri minimāli un sakārtojiet vadītājus saskaņā ar nepieciešamo T568A vai T568B elektroinstalācijas shēmu. Ievietojiet katru vadītāju attiecīgajā bez instrumentu spraugā, līdz tas stingri nofiksējas; iekšējais kontakts nostiprinās vadītāju un nogriezīs nelielu lieko izolāciju. Kad visi astoņi vadītāji ir ievietoti, pārbaudiet novietojumu un iespiediet moduli saderīgā virsmas rāmī vai paneļa atverē. Pārbaudiet terminēto savienojumu ar tīkla testeri, lai apstiprinātu nepārtrauktību un pāru integritāti.

Ieteikumi

Izmantojiet saudzīgus kabeļu sagatavošanas instrumentus, lai izvairītos no vadītāju iegriezumiem; saglabājiet pāru vijumu pēc iespējas vairāk, lai uzturētu veiktspēju. Izvēlieties T568A vai T568B konsekventi visā tīklā un izvairieties no shēmu sajaukšanas. Kritiskām vai tālsatiksmes līnijām pēc terminācijas pārbaudiet savienojuma veiktspēju ar Cat6 spējīgu testeri. Atkārtotām instalācijām turiet pa rokai rezerves moduļus un pamata nepārtrauktības testeri, lai paātrinātu traucējummeklēšanu.
