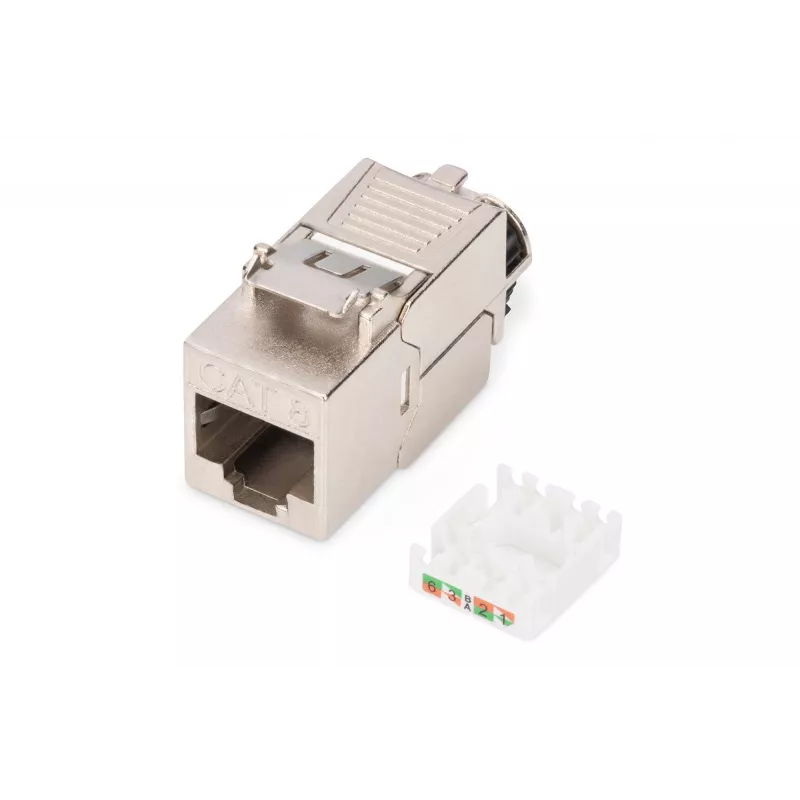

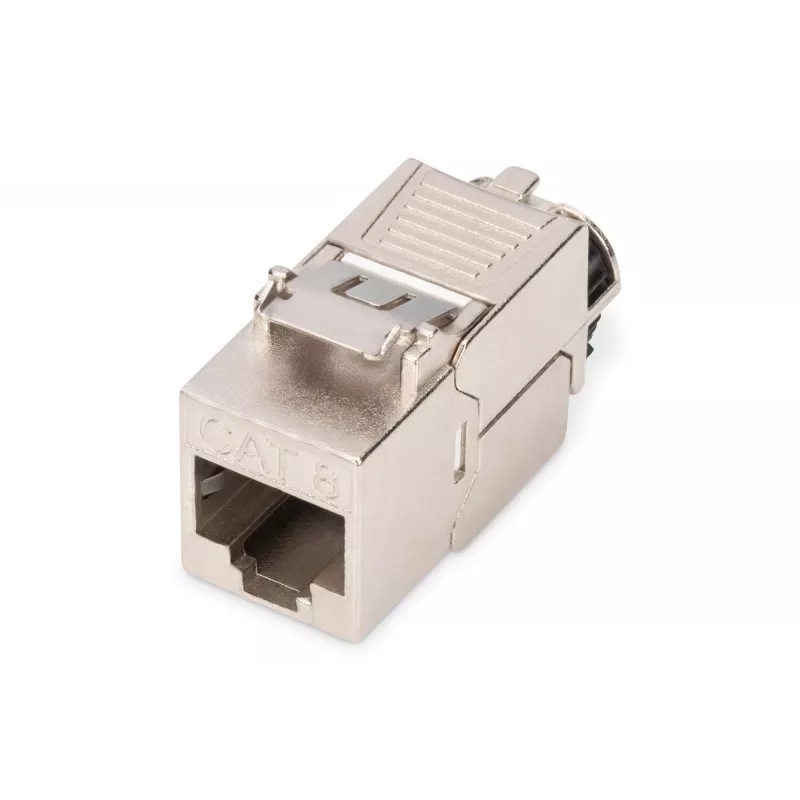

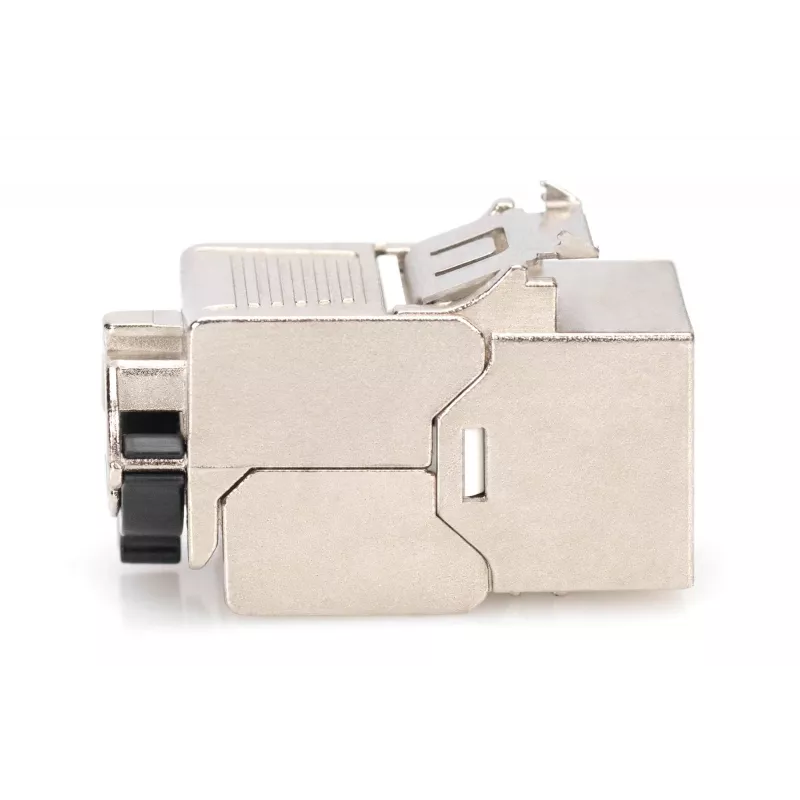

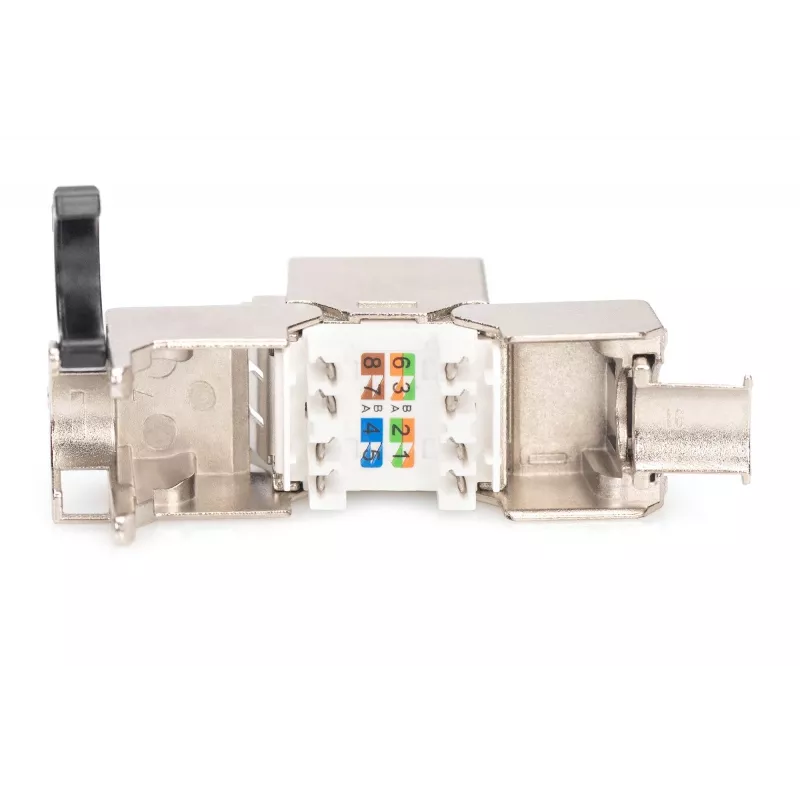

Keystone Module Digitus CAT 8.1 RJ-45 Shielded plakans balta

DIGITUS® DN-93816 ir ekranēts CAT 8.1 keystone modulis ar bezinstrumentu montāžas savienojumu, paredzēts ātrdarbīgai 25/40GBase-T pārraidei datu centru Top-of-Rack (ToR) un Middle-of-Row (MoR) kabeļu infrastruktūrā. Tas atbalsta pastāvīgās līnijas posmus līdz 24 m un kanāla līnijas posmus līdz 30 m, un tā kompaktais formas faktors ļauj uzstādīt 24 moduļus 483 mm (19") 1U panelī. Modulis atbilst Category 8.1 un ISO/IEC 11801 standartiem, nodrošinot uzticamu, augstfrekvences tīkla savienojamību līdz 2000 MHz.

Priekšrocības

Ekranētais dizains samazina elektromagnētiskos traucējumus un uzlabo signāla integritāti 25/40GBase-T savienojumiem. Bezinstrumentu montāžas savienojums vienkāršo uzstādīšanu un samazina iestatīšanas laiku. Kompaktais keystone formāts nodrošina augsta blīvuma izvietošanu 1U 19" paneļos, padarot to piemērotu datu centru statņu videi. Atbilstība Category 8.1 un ISO/IEC 11801 nodrošina saderību ar mūsdienu kabeļu infrastruktūrām.

Galvenās specifikācijas

• Standarts: Category 8.1 / ISO/IEC 11801
• Pārraide: 25/40GBase-T
• Frekvence: 2000 MHz
• Kabeļu saderība: AWG 22/1 - 26/7
• Montāža: bezinstrumentu keystone modulis
• Pastāvīgās līnijas posma attālums: līdz 24 m
• Kanāla līnijas posma attālums: līdz 30 m
• Paneļa blīvums: 24 vienības 483 mm (19") 1U

Kā lietot

Ievietojiet keystone moduli saderīgā 19" 1U paneļa izgriezumā un nostipriniet to, izmantojot bezinstrumentu montāžas mehānismu. Terminējiet atbilstošos AWG 22/1 līdz 26/7 kabeļus saskaņā ar vadu krāsu kodu un nodrošiniet pienācīgu ekranējuma nepārtrauktību. Pievienojiet paneli tīkla slēdžiem 25/40GBase-T līnijām, ievērojot norādītos pastāvīgās līnijas un kanāla līnijas posmu attālumus, lai saglabātu signāla veiktspēju. Pārbaudiet savienojumus un, ja nepieciešams, veiciet sertifikācijas testus.

Ieteikumi

Izmantojiet ekranētu kabeļu infrastruktūru un nodrošiniet pienācīgu zemējumu, lai saglabātu moduļa EMI veiktspēju. Maksimālai uzticamībai datu centru izvietojumos saglabājiet pastāvīgās līnijas 24 m robežās un kanāla līnijas 30 m robežās, un pēc uzstādīšanas veiciet kanāla sertifikāciju.
