Keystone modulis CAT 6 ekranēts Digitus DN-93612-1

DIGITUS® DN-93612-1 ir ekranēts CAT 6 keystone modulis, kas paredzēts darbarīku neprasošai vadu terminēšanai un uzticamiem RJ-45 tīkla savienojumiem. Tā kompaktais plakanais savienotājs ir 14 mm (P) x 34 mm (Dz) x 20 mm (A) liels un ir piemērots uzstādīšanai standarta 19" (483 mm) 1U paneļos, ļaujot vienā rindā izvietot līdz pat 24 moduļiem. Modulis ir ražots, lai atbilstu 6A kategorijas / 10GBase-T kanālu standartiem, un atbilst ANSI/EIA/TIA 568C.2.1:2002 un ISO/IEC 11801:2002 prasībām.

Priekšrocības

Ekranētais dizains samazina elektromagnētiskos traucējumus, uzlabojot savienojuma kvalitāti, savukārt darbarīku neprasošā uzstādīšana ļauj ātri un droši terminēt vadus bez papildu aprīkojuma. Kompaktie izmēri un standarta keystone formas faktors vienkāršo montāžu komutācijas paneļos un sienas rozetēs. Sudraba apdare un vieglā konstrukcija (apm. 0,022 kg) padara moduli praktisku dažādās uzstādīšanas vidēs.

Piemērots

• Strukturētajai kabeļu sistēmai mazos birojos un datu sadales skapjos
• Komutācijas paneļiem un 19" 1U statņu instalācijām
• Ātrgaitas Ethernet līdz pat 6A kategorijas / 10GBase-T kanālu vidēm

Galvenās specifikācijas

• Zīmols: DIGITUS®
• Modelis: DN-93612-1
• Tips: Ekranēts CAT 6 keystone modulis, RJ-45
• Izmēri: 14 mm (P) x 34 mm (Dz) x 20 mm (A)
• Atbilstība: 6A kategorija / 10GBase-T kanāls; ANSI/EIA/TIA 568C.2.1:2002; ISO/IEC 11801:2002
• Krāsa: Sudraba
• Svars: 0,022 kg
• Izcelsme: Ķīna
• Daudzums iepakojumā: 1 gab.

Kā lietot

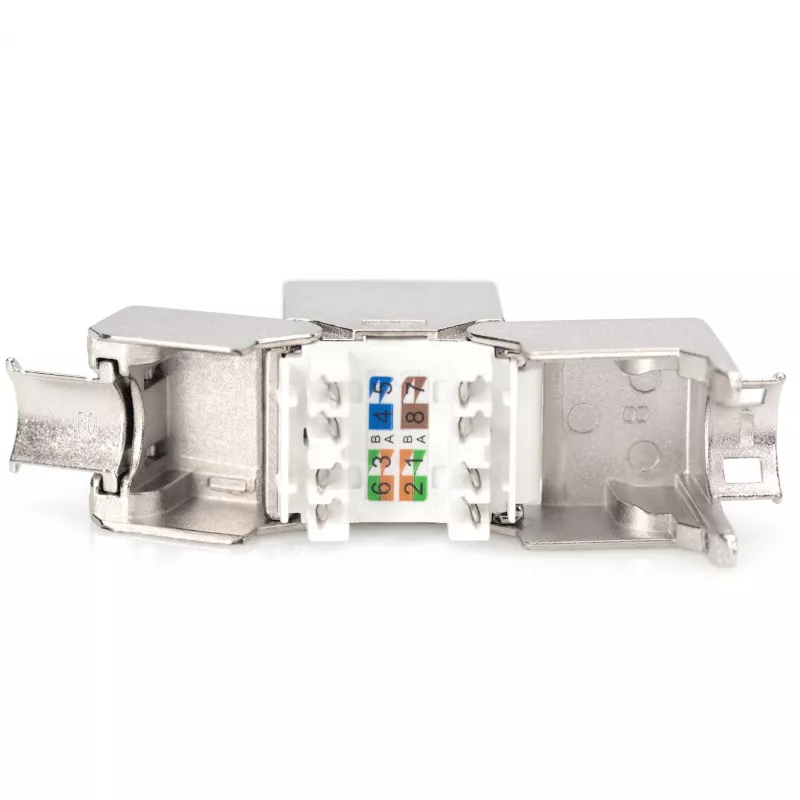

Ievietojiet keystone moduli saderīgā keystone atverē komutācijas panelī vai sienas rozetē, līdz tas nofiksējas vietā. Noņemiet kabeļa apvalku un sagatavojiet to atbilstoši standarta vadu apstrādes praksei, pēc tam terminējiet vadus modulī, izmantojot iebūvēto, darbarīkus neprasošo terminēšanas mehānismu, ievērojot izvēlēto vadu shēmu (T568A vai T568B). Nodrošiniet, lai ekrāns būtu pareizi pievienots zemējuma sistēmai, kur tas nepieciešams veiktspējas saglabāšanai.

Ieteikumi

Optimālai veiktspējai izmantojiet moduli kā daļu no 6A kategorijai atbilstoša kanāla un nodrošiniet pareizu ekrāna zemējumu. Pēc uzstādīšanas pārbaudiet vadu nepārtrauktību un veiktspēju ar atbilstošiem tīkla testeriem.
